Datos del producto:
Pago y Envío Términos:
|
| El material: | DiClad 880 | Tamaño del PCB: | Se trata de una muestra de las características de los productos de la categoría 1 del anexo I del Re |
|---|---|---|---|
| Peso de cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Plata de inmersión |
| Número de capas: | 2-layer | espesor del PCB: | 30 millones |
| Resaltar: | 30 mil DiClad 880 PCB de alta frecuencia,DiClad 880 PCB de alta frecuencia |
||

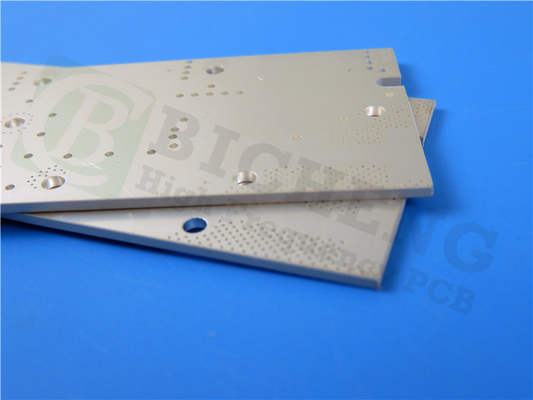

Presentamos nuestro recientemente enviado PCB basado en DiClad 880, un sustrato de vanguardia que aprovecha el poder de fibra de vidrio tejida y compuestos basados en PTFE.un líder en materiales avanzados, el PCB DiClad 880 ofrece un rendimiento incomparable, propiedades dieléctricas excepcionales y una fiabilidad sin igual para una amplia gama de aplicaciones.
Características y ventajas clave:
1Impresionante rendimiento dieléctrico:
El PCB DiClad 880 cuenta con una baja constante dieléctrica (DK) de 2,17 o 2,2 +/- 0,04 a 10 GHz/23 °C y 1 MHz, lo que garantiza una integridad óptima de la señal y una pérdida mínima.Su factor de disipación impresionantemente bajo de 0.0009 a 10 GHz/23°C y 0.0008 a 1 MHz mejora aún más su eficiencia.
2Estabilidad a temperatura:
Con un coeficiente de temperatura de DK (TcDK) de -160 ppm/°C, que oscila entre -10°C y 140°C, el PCB DiClad 880 mantiene su rendimiento excepcional incluso en condiciones de temperaturas extremas.Di adiós a la degradación de la señal y hola a la confiabilidad.
3Resistencia a la humedad:
DiClad 880 presenta la absorción de humedad más baja entre los compuestos a base de PTFE, que se sitúa en tan sólo el 0,02%.incluso en ambientes húmedos.
4Estabilidad dimensional:
Este PCB ofrece una excelente estabilidad dimensional, con un coeficiente de expansión térmica (CTE) de 25 ppm/°C (eje X), 34 ppm/°C (eje Y) y 252 ppm/°C (eje Z).Esta estabilidad garantiza conexiones precisas y confiables, incluso con temperaturas variables.
5Amplio rango de frecuencias:
Experimente un rendimiento DK estable en un amplio rango de frecuencias, lo que hace que el PCB DiClad 880 sea adecuado para diversas aplicaciones que requieren una transmisión de señal constante.
6Mejora de la flexibilidad del diseño:
Gracias a su baja DK, el PCB DiClad 880 admite anchos de línea más amplios, lo que permite una menor pérdida de inserción y una mayor flexibilidad de diseño.Obtenga un rendimiento óptimo sin comprometer sus requisitos de diseño.
| Propiedad | Método de ensayo | Condición | DiClad 880 |
| Constante dieléctrica @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 Las empresas de seguros | 2.17, 2.20 |
| Constante dieléctrica @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 Las empresas de seguros | 2.17, 2.20 |
| Factor de disipación @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 Las empresas de seguros | 0.0009 |
| Factor de disipación @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 Las empresas de seguros | 0.0008 |
| Coeficiente térmico de Er (ppm/°C) | IPC TM-650 2.5.5.5 Adaptado |
-10°C a +140°C | - 160 años |
| Resistencia al pelado (lbs. por pulgada) | IPC TM-650 2.4.8 | Después del estrés térmico | 14 |
| Resistencia por volumen (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1.4 x 10 9 |
| Resistencia superficial (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2.9 x 10 6 |
| Resistencia al arco | Las demás partidas | D48/50 y D48/50 | > 180 |
| Modulo de tracción (kpsi) | Las demás partidas | A, 23°C | 267, 202 |
| Resistencia a la tracción (kpsi) | Las demás partidas | A, 23°C | 8.1, 7.5 |
| Modulo de compresión (kpsi) | Las demás partidas | A, 23°C | 237 |
| Modulo de flexión (kpsi) | Las demás partidas | A, 23°C | 357 |
| Disminución dieléctrica (kV) | Las demás partidas | D48/50 y D48/50 | > 45 años |
| Densidad (g/cm3) | Método ASTM D-792 A | A, 23°C | 2.23 |
| Absorción de agua (%) | Se trata de la mil-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0.02 |
| Coeficiente térmico | IPC TM-650 2.4.24 | 0 °C a 100 °C | |
| Expansión (ppm/°C) | El Mettler 3000 | ||
| Eje X | Las demás máquinas | 25 | |
| Eje Y | Análisis | 34 | |
| Eje Z | 252 | ||
| Conductividad térmica (W/mK) | Las demás partidas | 100 °C | 0.261 |
| Desgasificación | La NASA SP-R-0022A | 125°C, ≤ 10-6 torr | |
| Pérdida de masa total (%) | No más del 1,00% | 0.01 | |
| Volátil recogido | Máximo 0,10% | 0.01 | |
| Material condensable (%) | |||
| Recuperación del vapor de agua (%) | 0.01 | ||
| Condensado visible (±) | No | ||
| Inflabilidad El expediente UL E 80166 | UL 94 Quemaduras verticales IPC TM-6503.10 | C48/23/50, E24/125 y otras sustancias | Cumple los requisitos de la norma UL94-V0 |
Detalles de la construcción del PCB:
- PCB rígido de 2 capas:
La construcción de este PCB es un PCB rígido de 2 capas, proporcionando una base sólida para sus diseños electrónicos.
- Construcción de alta calidad:
Con una capa de cobre de 35 μm en ambos lados superior e inferior y un grosor DiClad 880 de 0,762 mm (30 mil), este PCB garantiza una conductividad y durabilidad excepcionales.
- Especificaciones exactas:
Las dimensiones de este PCB miden 60 mm x 60 mm (+/- 0,15 mm), ofreciendo un factor de forma compacto pero versátil.El espesor del tablero terminado es 0.8 mm, y el peso del cobre acabado es de 1 oz (1,4 mils) para las capas exteriores.
- Reliabilidad del revestimiento y del acabado de la superficie:
Este PCB cuenta con un grosor de 20 μm a través del revestimiento para garantizar conexiones robustas.
- Garantizar rigurosamente la calidad:
Antes del envío, cada PCB se somete a una prueba eléctrica al 100% para garantizar un rendimiento y una fiabilidad excepcionales.
| Material de los PCB: | Fabricados con fibra de vidrio reforzada, compuestos a base de PTFE |
| Nombramiento: | DiClad 880 |
| Constante dieléctrica: | 2.20 (10 GHz) |
| Factor de disipación | 0.0009 (10 GHz) |
| Número de capas: | PCB de doble cara, PCB multicapa, PCB híbrido |
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
| espesor dieléctrico | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Oro de inmersión (ENIG), HASL, plata de inmersión, estaño de inmersión, OSP, ENEPIG, cobre desnudo, dorado puro, etc. |
Aplicaciones:
El PCB DiClad 880 es adecuado para una amplia gama de aplicaciones, incluyendo:
- Redes de alimentación por radar
- Redes de matriz por fases comerciales
- Antenas de la estación base de baja pérdida
- Sistemas de guía
- Antenas de radio digital
- Filtros, acopladores, LNA
Suministro y normas:
DiClad 880 PCBs están disponibles en todo el mundo, lo que le permite acceder a esta tecnología avanzada independientemente de su ubicación.garantizar una fabricación de alta calidad y un rendimiento constante.
Mejore sus diseños electrónicos a un nivel completamente nuevo con el DiClad 880 PCB, desbloqueando un rendimiento inigualable, confiabilidad excepcional y flexibilidad de diseño sin precedentes.Abrazar el futuro de la tecnología de PCB y experimentar la vanguardia hoy.
