Datos del producto:
Pago y Envío Términos:
|
| El material: | TC350 | Tamaño del PCB: | 68.35 mm x 41.4 mm = 1 PCS, +/- 0.15 mm |
|---|---|---|---|
| Peso de cobre: | 1 onza | Finalización de la superficie: | Nivel de soldadura con aire caliente (HASL) |
| Número de capas: | 2 capas | espesor del PCB: | 0.6 mm |
Introducción de nuestro recientemente enviado PCB basado en sustratos TC350 - una solución de vanguardia para aplicaciones de alta potencia.cargadores cerámicos de alta conductividad térmicaEsta combinación única ofrece un rendimiento excepcional en términos de baja pérdida de inserción, mayor conductividad térmica y una fiabilidad superior.que permite temperaturas de funcionamiento reducidas en entornos exigentes.
Con una excelente estabilidad constante dieléctrica a través de varias temperaturas, los laminados TC350 son ideales para los diseñadores de amplificadores de potencia y antenas que buscan maximizar la ganancia y minimizar la pérdida de ancho de banda.También proporcionan una estabilidad crucial para dispositivos sensibles a la fase e impedancia como transformadores de red y Wilkinson Power Dividers.
| Propiedad | Unidades | Valor | Prueba Merthod |
| 1. Propiedades eléctricas | |||
| Constante dieléctrica (puede variar según el grosor) | |||
| @ 1 MHz | - ¿ Qué? | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - ¿ Qué? | 3.50 | Cavidad resonante |
| @10 GHz | - ¿ Qué? | 3.50 | IPC TM-650 2.5.5.5 |
| Factor de disipación | |||
| @ 1 MHz | - ¿ Qué? | 0.0015 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - ¿ Qué? | 0.0018 | Cavidad resonante |
| @10 GHz | - ¿ Qué? | 0.0020 | IPC TM-650 2.5.5.5 |
| Coeficiente de temperatura del dieléctrico | - ¿ Qué? | ||
| TC r @ 10 GHz (-40-150 °C) | ppm/oC | -9 años | IPC TM-650 2.5.5.5 |
| Resistencia por volumen | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Resistencia de la superficie | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Fuerza eléctrica | Voltios/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Descomposición dieléctrica | el kV | 40 | IPC TM-650 2.5.6 |
| Resistencia al arco | el segundo | > 240 | IPC TM-650 2.5.1 |
| 2. Propiedades térmicas | |||
| Temperatura de descomposición (Td) | |||
| El nombre inicial | °C | 520 | IPC TM-650 2.4.24.6 |
| El 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260: el precio de venta | Min | > 60 años | IPC TM-650 2.4.24.1 |
| T288 | Min | > 60 años | IPC TM-650 2.4.24.1 |
| T300 | Min | > 60 años | IPC TM-650 2.4.24.1 |
| Expansión térmica, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| Expansión térmica, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| Porcentaje de expansión en el eje z (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3Propiedades mecánicas | |||
| Resistencia al pelado hasta el cobre (1 oz/35 micrones) | |||
| Después del estrés térmico | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | 7 (1.2) | IPC TM-650 2.4.8 |
| A temperaturas elevadas (150oC) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Soluciones de post-proceso | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | 7 (1.2) | IPC TM-650 2.4.8 |
| Modulo de los jóvenes | Se aplicará el método siguiente: | IPC TM-650 2.4.18.3 | |
| Resistencia a la flexión (máquina/cruz) | Se aplicará el método siguiente: | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Resistencia a la tracción (máquina/cruz) | Se aplicará el método siguiente: | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| Modulo de compresión | Se aplicará el método siguiente: | La norma ASTM D-3410 también se aplica. | |
| Relación de Poisson | - ¿ Qué? | Las demás partidas de los componentes | |
| 4Propiedades físicas | |||
| Absorción de agua | % | 0.05 | IPC TM-650 2.6.2.1 |
| Densidad, ambiente 23oC | G/cm3 | 2.30 | Método ASTM D792 A |
| Conductividad térmica | El valor de las emisiones de CO | 0.72 | Las normas ASTMD5470 |
| Calor específico | J/gK | 0.90 | Las demás partidas |
| Flamabilidad | clase | V0 | El número de certificado es: |
| Desgasificación de la NASA, 125oC, ≤10-6 torr | |||
| Pérdida total de masa | % | 0.02 | La NASA SP-R-0022A |
| Volátiles recogidos | % | 0.01 | La NASA SP-R-0022A |
| El vapor de agua recuperado | % | 0.01 | La NASA SP-R-0022A |
Los laminados TC350 ofrecen una constante dieléctrica (Dk) de 3,5 a 1MHz, 1.8GHz y 10GHz, lo que garantiza un rendimiento constante.Con un factor de disipación tan bajo como 0Los laminados muestran excelentes propiedades térmicas, y la integridad de la señal se mantiene incluso a altas frecuencias.con un coeficiente térmico bajo de Dk, una alta conductividad térmica de 0,72 W/mk y un amplio rango de temperaturas de T260, T288, T300 > 60 minutos.una disipación de calor eficiente, y una mayor utilización del ancho de banda para amplificadores y antenas.

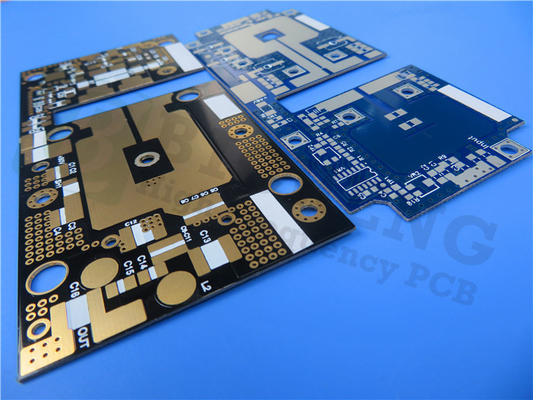

Este PCB es un diseño rígido de 2 capas con un espesor de capa de cobre de 35 μm en cada lado.6 mm y un peso de cobre acabado de 1 oz (1El 20 μm a través del espesor de revestimiento, el acabado superficial del nivel de soldadura por aire caliente (HASL) y el 0.Las vías de 5 mm llenas de resina y cubiertas aseguran conexiones eléctricas confiables e integridad estructuralLa máscara de soldadura verde en las capas superior e inferior proporciona protección y un acabado profesional.
| Material de los PCB: | Fabricado con fibra de vidrio reforzada, cerámico, compuesto a base de PTFE |
| Nombramiento: | El TC350 |
| Constante dieléctrica: | 3.5 ± 0.05 |
| Conductividad térmica | 0.72 W/m-K |
| Factor de disipación | Df.002@10 GHz |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
En términos estadísticos, este PCB admite la instalación de 19 componentes y ofrece un total de 48 almohadillas, incluidas 26 almohadillas a través de agujeros y 22 almohadillas de tecnología de montaje de superficie superior (SMT).Con 25 vías y 3 redesEl PCB se somete a una rigurosa prueba eléctrica del 100% antes del envío para garantizar un rendimiento óptimo.
Este PCB basado en TC350 cumple con el estándar de calidad IPC-Clase-2 y es compatible con la ilustración de Gerber RS-274-X. Está disponible fácilmente en todo el mundo,hacer que sea accesible para diversos proyectos y aplicacionesAlgunas aplicaciones típicas incluyen amplificadores de potencia, filtros, acopladores, amplificadores montados en torre (TMA), potenciadores montados en torre (TMB), antenas con ciclo térmico sensibles a la deriva dieléctrica,y combinadores de microondas y divisores de potencia.
Experimente las ventajas de nuestro PCB basado en TC350, que ofrece un rendimiento excepcional, fiabilidad y gestión térmica para sus diseños electrónicos de alta potencia.
