| Número de capas: | 2-layer | espesor: | 1.6 mm |
|---|---|---|---|
| Peso del cobre: | 1 onza | Finalización de la superficie: | Oro de inmersión |
| Alta luz: | Immersión de oro PCB RO3203 de doble cara,PCB de doble cara RO3203,1.6 mm PCB RO3203 de doble cara |
||
Presentamos nuestro recientemente enviado PCB RF basado en materiales de circuito de alta frecuencia RO3203.Estos materiales han sido meticulosamente diseñados para ofrecer un rendimiento eléctrico excepcional y estabilidad mecánica a precios competitivosComo una extensión de los renombrados materiales de circuito de alta frecuencia de la serie RO3000, el RO3203 se destaca por su mejor estabilidad mecánica.02 y un factor de disipación de 0.0016, este material amplía el rango de frecuencia útil más allá de 40 GHz.
El RO3203 cuenta con compuestos PTFE llenos de cerámica de Rogers, lo que garantiza circuitos confiables y de alto rendimiento.0016 a 10 GHz y 23°CEl material puede soportar temperaturas superiores a 500 °C (Td> 500 °C) y cuenta con una conductividad térmica de 0,87 W/mK.Su coeficiente de expansión térmica oscila entre -55 y 288 °C, con 13 ppm/°C para los ejes X y Y y 58 ppm/°C para el eje Z. Además, este producto es compatible con procesos libres de plomo y tiene un índice de inflamabilidad de 94V-0.
| RO3203 Valor típico | |||||
| Propiedad | No incluidos en el anexo | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.02 ± 0.04 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Factor de disipación, tanδ | 0.0016 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Conductividad térmica | 0.47 (3.2) | El valor de las emisiones de CO | Flotar a 100 °C | Las demás partidas | |
| Resistencia por volumen | 107 | MΩ.cm | A. No | Las demás partidas | |
| Resistencia de la superficie | 107 | MΩ | A. No | Las demás partidas | |
| Estabilidad dimensional | 0.08 | X, Y | En el caso de los vehículos de motor, el valor de los valores de los valores de los vehículos de motor | después del grabado | IPC-TM-650 2.4.3.9 |
| Modulo de tracción | X y | KPSI | NT1 el trabajo | Las demás partidas | |
| Módulo de flexión | 400 300 | X y | KPSI | A. No | Las demás partidas |
| Resistencia a la tracción | 12.5 13 | X y | KPSI | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 9 y 8 | X y | KPSI | A. No | Las demás partidas |
| Absorción de agua | El valor de las emisiones1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| Coeficiente de expansión térmica | 58 13 | Z X, Y | ppm/°C | -50 °C a 288 °C | Las demás partidas |
| Td el tiempo | 500 | °C | El TGA | Las demás partidas | |
| Densidad | 2.1 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 10 (1.74) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | Después de la soldadura | IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
El revestimiento de vidrio tejido mejora la rigidez del RO3203, lo que facilita su manejo durante el montaje.lo que lo hace ideal para estructuras complejas de alta frecuencia de múltiples capasCon su baja pérdida dieléctrica, sobresale en aplicaciones que superan los 20 GHz.permite ensamblajes fiables montados en superficie y compatibilidad con diseños híbridos de placas epoxi multicapaLa excelente estabilidad dimensional del RO3203 asegura altos rendimientos de producción, mientras que su precio económico lo hace perfecto para la fabricación en volumen rentable.La suavidad de su superficie permite tolerancias de grabado de líneas más finas.

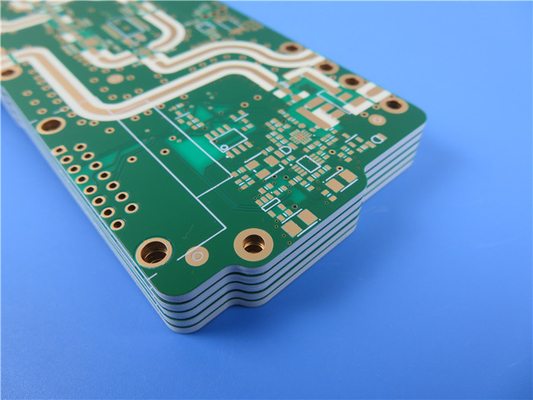

Este PCB es una placa rígida de 2 capas con una pila que consiste en una capa de cobre de 35 μm, un sustrato Rogers RO3203 de 60 milímetros (1.524 mm) y otra capa de cobre de 35 μm. Sus dimensiones son de 65 mm x 42 mm,y cumple con las normas IPC-Clase-2El tamaño mínimo del agujero es de 0,45 mm. El espesor del tablero terminado es de 1,6 mm, con una capa externa de cobre de 1 oz (1,4 mil).,y el acabado de la superficie es oro de inmersión.
| Material de los PCB: | Laminados cerámicos reforzados con fibra de vidrio tejida |
| Nombramiento: | No incluidos en el anexo |
| Constante dieléctrica: | 3.02 ± 0.04 |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | El cobre desnudo, HASL, ENIG, OSP, etc. |
El PCB viene sin pantalla de seda superior o inferior o máscara de soldadura. Se somete a una rigurosa prueba eléctrica del 100% antes del envío, asegurando su fiabilidad.La obra de arte suministrada está en formato Gerber RS-274-XCon disponibilidad en todo el mundo, este PCB está listo para satisfacer sus necesidades independientemente de su ubicación.
Los materiales de circuito de alta frecuencia RO3203 encuentran aplicaciones en varias industrias. Son adecuados para sistemas de prevención de colisiones automotrices, antenas de satélite de posicionamiento global automotriz,sistemas de telecomunicaciones inalámbricas, antenas de parche de microstrip para comunicaciones inalámbricas, satélites de transmisión directa, enlace de datos en sistemas de cable, lectores de medidores remotos, sistemas de retroalimentación de energía, LMDS y banda ancha inalámbrica,y infraestructura de las estaciones base.
Elija los materiales de circuito de alta frecuencia RO3203 para un rendimiento eléctrico excepcional, estabilidad mecánica y fabricación en volumen rentable.Experimenta circuitos confiables y de alta frecuencia con este material superior de PCB.
