Datos del producto:
Pago y Envío Términos:
|
| Número de capas: | 4-Layer | El grosor: | 2.7m m |
|---|---|---|---|
| Peso del cobre: | 1 onza | Finalización de la superficie: | HASL sin plomo |
| Alta luz: | Pcb multicapa de alta frecuencia RO3010,2.7mm RO3010 PCB de varias capas,HASL RO3010 PCB multicapa libre de plomo |
||

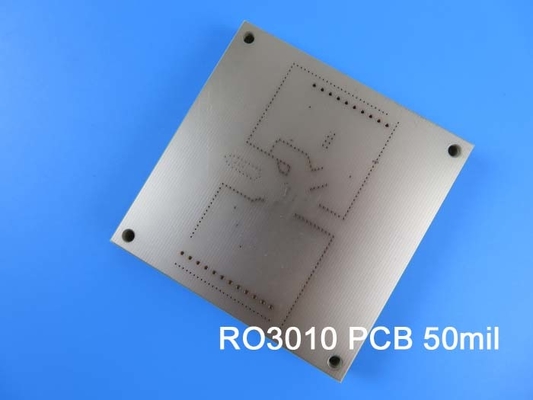

Presentando nuestro recientemente enviado PCB con el material de circuito avanzado RO3010.Este PCB de alto rendimiento ofrece una estabilidad excepcional y una amplia gama de aplicaciones en varias frecuencias.Con sus compuestos PTFE llenos de cerámica y precios competitivos, nuestro PCB es la opción ideal para la miniaturización de circuitos y procesos de fabricación en volumen.
Características clave:
- constante dieléctrica de 10,2+/- 0,30 a 10 GHz/23 °C
- Factor de disipación de 0,0022 a 10 GHz/23°C
- Bajo coeficiente de expansión térmica (-55 a 288 °C) de 13 ppm/°C ((X), 11 ppm/°C (Y), 16 ppm/°C (Z) respectivamente
- Td> 500 °C
- Conductividad térmica de 0,95 W/mK
- Absorción de humedad del 0,05%
Beneficios:
1Estabilidad dimensional con coeficiente de expansión igualado al cobre.
2Precios económicos del laminado para los procesos de fabricación en volumen.
3. Adecuado para el uso con diseños de tableros de múltiples capas.
| RO3010 Valor típico | |||||
| Propiedad | RO3010 | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 10.2 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 11.2 | Z. | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0022 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 395 | Z. | ppm/°C | 10 GHz -50 °C a 150 °C | IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional | 0.35 0.31 |
X. Y |
En el caso de los vehículos de motor | Conde A. | IPC-TM-650 2.2.4 |
| Resistencia por volumen | 105 | MΩ.cm | Conde A. | IPC 2.5.17.1 | |
| Resistencia de la superficie | 105 | MΩ | Conde A. | IPC 2.5.17.1 | |
| Modulo de tracción | 1902 1934 |
X. Y |
MPa | 23°C | Las demás partidas |
| Absorción de humedad | 0.05 | % | D48/50 y D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor específico | 0.8 | j/g/k | Calculado | ||
| Conductividad térmica | 0.95 | El valor de las emisiones de CO | 50 °C | Las demás partidas | |
| Coeficiente de expansión térmica (-55 a 288 °C) |
13 11 16 |
X. Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.4.1 |
| Td el tiempo | 500 | °C TGA | Las demás partidas | ||
| Densidad | 2.8 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 9.4 | En el interior. | 1 oz, EDC después de flote de soldadura | IPC-TM 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Este empillador de PCB consta de un diseño rígido de 2 capas, con capas de cobre, sustrato Rogers RO3010 y prepreg.4 ml) en las capas exterioresLas dimensiones del PCB son de 30 mm x 30 mm, proporcionando un amplio espacio para su circuito.El espesor de la chapa de vía es de 20 μm, garantizando conexiones fiables.
Para su comodidad, este PCB viene con un acabado de superficie libre de plomo HASL, eliminando la necesidad de procesamiento adicional.no están incluidosAntes del envío, cada PCB se somete a una prueba eléctrica al 100%, asegurando calidad y rendimiento.
Con 2 componentes, 5 pastillas, 3 vías y 3 redes, nuestro PCB está diseñado para cumplir con los estándares IPC-Clase-2, garantizando la fiabilidad y el cumplimiento de los estándares de la industria.La obra de arte suministrada está en formato Gerber RS-274-X, ampliamente aceptado en la industria.
Este PCB versátil encuentra aplicaciones en varios campos, incluidos:
- Aplicaciones de radar para automóviles
- Antenas de satélite de posicionamiento global
- Sistemas de telecomunicaciones celulares - amplificadores de potencia y antenas
- Antenas de parche para comunicaciones inalámbricas
- Satélites de transmisión directa
- Enlace de datos en los sistemas de cable
- Lectores de medidores remotos
- Los aviones traseros de potencia
Nuestro PCB de alta calidad está disponible para envío en todo el mundo, lo que garantiza que pueda acceder a nuestra tecnología avanzada independientemente de su ubicación.Ya sea que esté trabajando en aplicaciones de radar automotriz, antenas satelitales de posicionamiento global, sistemas de telecomunicaciones celulares, comunicaciones inalámbricas, satélites de transmisión directa, sistemas de cable, lectores de medidores remotos o sistemas de alimentación,Nuestro PCB RO3010 es la elección perfectaExperimente la fiabilidad, el rendimiento y la asequibilidad de nuestra solución de PCB y haga que sus diseños electrónicos cobren vida con facilidad.
