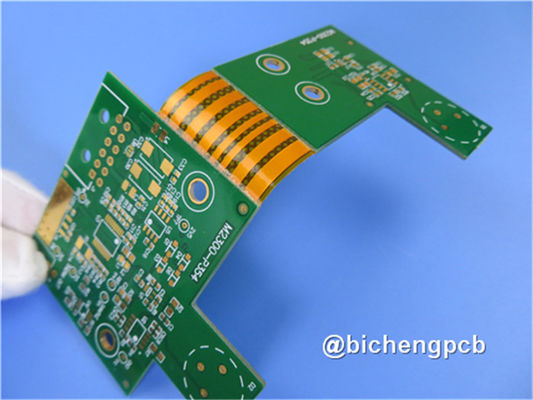

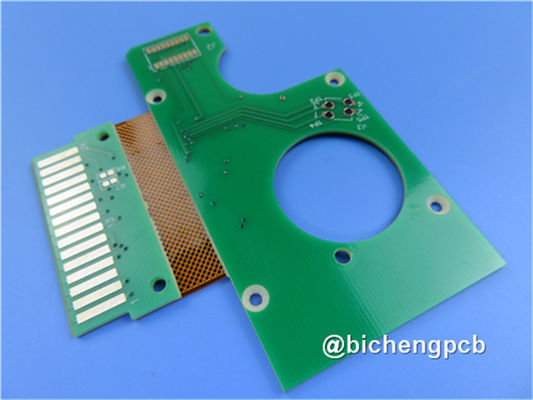

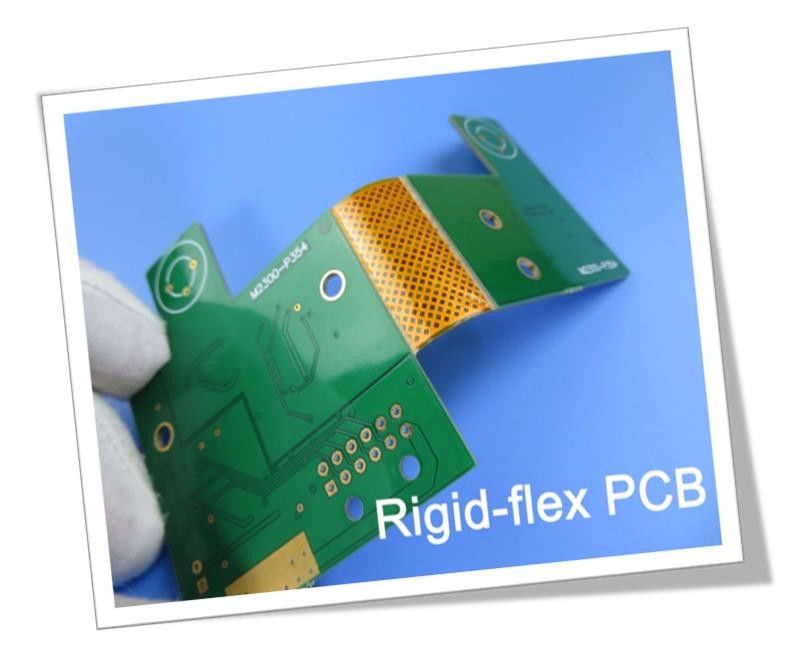

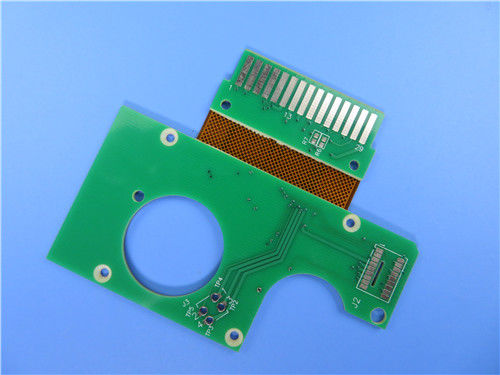

Control de impedancia de 4 capas de PCB rígido flexible S1000-2M

El S1000-2M (FR-4) Rigid-Flex PCB es una placa de circuito impreso de alta calidad que combina las ventajas de circuitos rígidos y flexibles en una sola placa.resistencia al calor, y su capacidad de procesamiento mecánico, por lo que es adecuado para una amplia gama de aplicaciones en diversas industrias.

Este PCB rígido-flex de 4 capas cuenta con un diseño de apilamiento que garantiza un rendimiento y una durabilidad óptimos.Las secciones rígidas, fabricado en laminado compatible FR-4.0 sin plomo (S1000-2M), ofrece estabilidad y soporte para componentes, mientras que las secciones flexibles utilizan poliimida (R-F777) con opciones de grosor de 25μm, 50μm,y 75 μm, lo que permite que el PCB se doble y flexione sin comprometer su funcionalidad.

Con un alto valor de Tg de 180 °C y un bajo coeficiente de expansión térmica (CTE) en el eje Z, el sustrato S1000-2M (FR-4) ofrece una excelente resistencia al calor y estabilidad dimensional.Exhibe una confiabilidad excepcional a través del agujero y un rendimiento de filamento anódico anticonductivo (CAF), garantizando una larga vida útil y un funcionamiento fiable.

La capa de poliimida R-F777 ofrece un alto valor de Tg de 350 °C, por lo que es adecuada para aplicaciones que requieren resistencia a altas temperaturas.disponible en opciones de cobre ED y cobre RA con espesores de 12μm, 18μm y 35μm, garantizan una conductividad eléctrica eficiente y la transmisión de señales.

El S1000-2M (FR-4) Rigid-Flex PCB tiene un espesor de placa terminado de 1,6 mm, con la parte flexible de 0,243 mm. Cuenta con una máscara de soldadura verde en ambos lados superior e inferior,que protege contra la soldadura por puente y garantiza una soldadura fiableEl acabado de superficie de inmersión en oro ofrece una conductividad excelente y previene la oxidación.

Este PCB está diseñado con un espacio mínimo de 6/7 mils, lo que permite un enrutamiento preciso y circuitos de alta densidad.55 mm y ofrece un control de impedancia de 50 ohms para pistas específicasLa aplicación de una película protectora EMI mejora aún más su compatibilidad electromagnética.

El S1000-2M (FR-4) PCB rígido-flex se somete a una rigurosa prueba eléctrica del 100% antes del envío, asegurando que cada placa cumpla con las especificaciones y estándares de calidad requeridos.Cumple con las normas IPC-Clase 2, garantizando un rendimiento y una durabilidad fiables.

Con 19 componentes, 56 pastillas, 31 vías y 6 redes, este PCB proporciona amplias opciones de conectividad para varios diseños de circuitos.La obra de arte Gerber RS-274-X suministrada permite una integración perfecta en el proceso de fabricación.

El S1000-2M (FR-4) Rigid-Flex PCB está ampliamente disponible para el envío en todo el mundo, satisfaciendo las necesidades de industrias como computadoras, comunicaciones, electrónica automotriz y más.confiabilidad, y características avanzadas lo convierten en una excelente opción para aplicaciones exigentes donde se requiere una combinación de rigidez y flexibilidad.
