Datos del producto:
Pago y Envío Términos:
|
| El material: | RF-60A | Tamaño del PCB: | 83 mm x 65 mm |
|---|---|---|---|
| Peso de cobre: | 1 onza | Finalización de la superficie: | Lata de la inmersión |
| Resaltar: | Placa de PCB RF-60A de doble cara,25 milímetros de placa de circuito de PCB RF-60A,RF-60A Placa de circuito de PCB de estaño de inmersión |
||
Presentamos nuestro recientemente enviado PCB basado en el laminado reforzado de fibra de vidrio cerámico orgánico RF-60A.Este producto avanzado cuenta con una composición única que ofrece propiedades eléctricas excepcionales y baja absorción de humedadCon su refuerzo de fibra de vidrio tejido, RF-60A asegura una excelente estabilidad dimensional, una mayor resistencia a la flexión,y un rendimiento fiable de revestimiento por agujero incluso en entornos térmicos extremosEste laminado también exhibe una notable resistencia a la unión interlaminaria y resistencia a la soldadura, lo que lo convierte en una opción superior para diversas aplicaciones.
Taconic, un reconocido líder en laminados de RF y materiales digitales de alta velocidad, le ofrece RF-60A como parte de su gama completa de laminados y prepregs de alta frecuencia.Estos materiales de vanguardia encuentran aplicación en antenas, multistrato de RF y tarjetas digitales de alta velocidad, interconexiones y dispositivos, lo que permite un rendimiento y una conectividad sin precedentes.
Características:
- RF-60A ofrece una constante dieléctrica (Dk) de 6,15 a 10 GHz, lo que garantiza un rendimiento estable en todas las frecuencias.
- Con un factor de disipación de 0,0028 a 10 GHz, este laminado minimiza la pérdida y distorsión de la señal.
- presenta un bajo coeficiente de expansión térmica (CTE), con 9 ppm/°C en el eje x, 8 ppm/°C en el eje y y 69 ppm/°C en el eje z, lo que permite un rendimiento fiable de -30°C a 125°C.
- RF-60A presenta una alta conductividad térmica de 0,54 W/mk, lo que facilita una disipación de calor eficiente.
- Su alta resistencia a la flexión de 18300 psi (MD) y 14600 psi (CD) garantiza durabilidad y fiabilidad.
- Este laminado tiene una tasa de absorción de humedad del 0,02%, manteniendo su rendimiento incluso en condiciones húmedas.
- RF-60A cumple con las regulaciones ROHS y WEEE, cumpliendo con los estándares ambientales.
| RF-60A Valores típicos | |||||
| Propiedad | Método de ensayo | Unidad | Valor | Unidad | Valor |
| Dk @ 10 GHz | IPC-650 2.5.5.6 | 6.15 | 6.15 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 | 0.0038 | 0.0038 | ||
| Absorción de humedad | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Descomposición dieléctrica | IPC-650 2.5.6 | el kV | 53 | el kV | 53 |
| Resistencia dieléctrica | Las demás partidas | V/mil | 880 | el valor de las emisiones de CO2 | 35 |
| Resistencia por volumen | IPC-650 2.5.17.1 (Después de la humedad) | Mohm/cm | 9.0 x 108 | Mohm/cm | 9.0 x 108 |
| Resistencia de la superficie | IPC-650 2.5.17.1 (Después de la humedad) | ¿ Qué es eso? | 2.28 por 108 | ¿ Qué es eso? | 2.28 por 108 |
| Resistencia al arco | IPC-650 2.5.1 | En segundos | 193 | En segundos | 193 |
| Fuerza de flexión (MD) | Las demás partidas | el psi | 18,300 | N/mm2 | 126.2 |
| Fuerza de flexión (CD) | Las demás partidas | el psi | 14,600 | N/mm2 | 100.7 |
| Resistencia a la tracción (MD) | Las demás partidas | el psi | 19,500 | N/mm2 | 134.4 |
| Resistencia a la tracción (CD) | Las demás partidas | el psi | 16,300 | N/mm2 | 112.4 |
| Modulo de los jóvenes | Las demás partidas | KPSI | 1,590 | N/mm2 | 11,000 |
| Relación de Poisson | Las demás partidas | 0.068 | N/mm2 | 0.068 | |
| Modulo de compresión | Las condiciones de ensayo y de ensayo de los materiales de ensayo y de ensayo deberán ser las siguientes: | KPSI | 338 | 2,330 | |
| Resistencia a la exfoliación | IPC-650 2.4.8 Sec. 5.2.2 (Ensayo térmico) | En libras | 8 | N/mm | 1.4 |
| Estabilidad dimensional (MD) | IPC-650 2.4.39 Sección 5.4 (Después de horneado) | mils/in | 0.68 | En el caso de los vehículos de motor | 0.68 |
| Estabilidad dimensional (CD) | IPC-650 2.4.39 Sección 5.4 (Después de horneado) | mils/in | 1.05 | En el caso de los vehículos de motor | 1.05 |
| Densidad (gravedad específica) | Las demás partidas | G/cm3 | 2.79 | G/cm3 | 2.79 |
| Conductividad térmica | Las demás partidas | En el caso de las empresas de la Unión Europea | 0.4 | En el caso de las empresas de la Unión Europea | 0.4 |
| CTE (eje X) | Se aplicarán las siguientes medidas: | ppm/°C | 9 | ppm/°C | 9 |
| CTE (eje Y) | Se aplicarán las siguientes medidas: | ppm/°C | 8 | ppm/°C | 8 |
| CTE (eje Z) | Se aplicarán las siguientes medidas: | ppm/°C | 69 | ppm/°C | 69 |
| Desgasificación (% TML) | Las demás partidas de los productos enumerados en el anexo II | % | 0.02 | % | 0.02 |
| Desgasificación (% CVCM) | Las demás partidas de los productos enumerados en el anexo II | % | 0.00 | % | 0.00 |
| Desgasificación (% WVR) | Las demás partidas de los productos enumerados en el anexo II | % | 0.01 | % | 0.01 |
| Calificación de inflamabilidad | Sección 94 | V-0 | V-0 | ||
Beneficios:
- La estabilidad de la constante dieléctrica (Dk) a través de las frecuencias garantiza un rendimiento constante en diversas aplicaciones.
- RF-60A ofrece una excelente estabilidad dimensional, garantizando un funcionamiento fiable y una fácil integración.
- Su excepcional resistencia a la unión interlaminaria garantiza la integridad y durabilidad del PCB.
- La baja expansión del eje Z de RF-60A permite conexiones confiables de revestimiento a través de agujeros, incluso en entornos térmicos extremos.

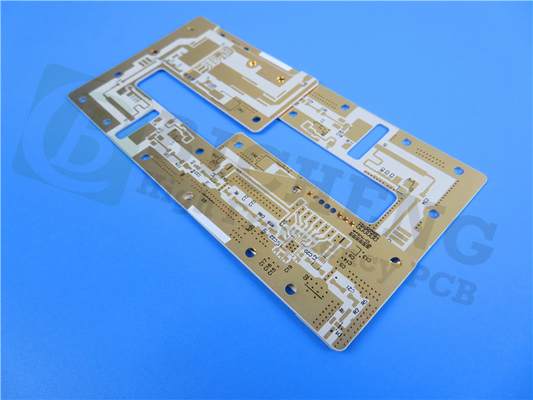

Este PCB cuenta con una construcción rígida de 2 capas que garantiza un rendimiento y una durabilidad óptimos.La primera capa de cobre tiene un grosor de 35 μmLa capa de cobre, también de 35 μm de espesor, completa el apilamiento.Esta construcción proporciona una base sólida para conexiones de circuitos confiables y una transmisión de señal eficiente.
Detalles de la construcción del PCB:
- Dimensiones de las placas: El PCB mide 83 mm x 65 mm con una tolerancia de +/- 0,15 mm, proporcionando un factor de forma compacto y preciso.
- Traza/espacio mínimo: La PCB admite un ancho de traza y un espaciamiento mínimos de 6/7 mil, lo que permite diseños de circuitos complejos.
- Tamaño mínimo del agujero: el PCB tiene un tamaño mínimo de agujero de 0,4 mm, lo que permite el uso de varios componentes.
- Sin vías ciegas: el diseño no incluye vías ciegas, simplificando el proceso de fabricación.
- espesor de la placa terminada: el PCB terminado tiene un grosor de 0,71 mm, proporcionando una solución compacta y ligera.
- Peso de cobre acabado: Las capas exteriores de cobre tienen un peso de 1 oz (1,4 mil), lo que garantiza una conductividad óptima.
- espesor del revestimiento por vía: el espesor del revestimiento por vía es de 20 μm, lo que garantiza conexiones eléctricas fiables.
- acabado de superficie: el PCB presenta un acabado de superficie de estaño de inmersión, que proporciona una capa protectora y soldable.
- Top Silkscreen: no se aplica ninguna pantalla de seda superior al PCB.
- Silkscreen de fondo: no se aplica silkscreen de fondo al PCB.
- Máscara de soldadura superior: no se aplica ninguna máscara de soldadura superior a la PCB.
- Máscara de soldadura inferior: no se aplica ninguna máscara de soldadura inferior a la PCB.
- Prueba eléctrica al 100%: Cada PCB se somete a una prueba eléctrica exhaustiva antes del envío para garantizar su funcionalidad y calidad.
Las estadísticas de PCB:
- Componentes: este PCB contiene un total de 17 componentes, lo que permite una funcionalidad versátil.
- Total de almohadillas: Hay 44 almohadillas en este PCB, facilitando las conexiones de componentes.
- Accesorios de perforación: de los accesorios totales, 25 están dedicados a componentes de perforación.
- Pads SMT superiores: los 19 pads restantes son para componentes de tecnología de montaje superficial (SMT) en la capa superior.
No hay almohadillas SMT en la capa inferior.
- vías: incluye 23 vías para fines de interconexión.
- Redes: contiene 4 redes, que representan las rutas interconectadas entre los componentes.
| Material de los PCB: | Laminados reforzados con fibra de vidrio tejidos de cerámica orgánica |
| Nombramiento: | RF-60A |
| Constante dieléctrica: | 6.15 ± 0.25 |
| Factor de disipación | DF 0,0038@10 GHz |
| Conductividad térmica | 0.4 W/MK |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: | 10 mil (0,254 mm), 25 mil (0,635 mm), 31 mil (0,787 mm), 50 mil (1,27 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | El cobre desnudo, HASL, ENIG, OSP, estaño de inmersión, etc. |
Información adicional:
Este diseño de PCB suministrado está en formato Gerber RS-274-X, lo que garantiza la compatibilidad y precisión durante la producción.garantizar un rendimiento fiable y una excelencia en la fabricaciónEl PCB RF-60A está disponible en todo el mundo, lo que permite un fácil acceso para los clientes de todo el mundo.
Aplicaciones típicas:
El RF-60A PCB encuentra su aplicación en varias áreas, incluyendo:
- Amplificadores de potencia: proporciona una plataforma fiable para circuitos de amplificación de potencia, garantizando una amplificación de señal eficiente y estable.
- Filtros y acopladores: El PCB permite la implantación de filtros y acopladores, garantizando una manipulación y un control precisos de la señal.
- Componentes pasivos: contiene componentes pasivos, como resistencias y condensadores, que permiten su integración en el circuito.
- Antenas: El PCB RF-60A admite la creación de antenas de alto rendimiento, facilitando la comunicación y la conectividad inalámbricas.
Con sus propiedades excepcionales y su construcción confiable, el PCB RF-60A ofrece una solución versátil y de alta calidad para una amplia gama de aplicaciones.
