Datos del producto:
Pago y Envío Términos:
|
| El material: | Se trata de la TLX-9 | El grosor: | 0.508 mm |
|---|---|---|---|
| Finalización de la superficie: | Oro de inmersión | Peso de cobre: | 1 oz. |
| Alta luz: | 0.508mm TLX-9 PCB de alta frecuencia,TLX-9 PCB de alta frecuencia,PWB de alta frecuencia 1oz |
||
Estamos encantados de compartir con ustedes nuestro recientemente enviado PCB, este PCB de alto rendimiento basado en sustratos TLX-9.TLX-9 es un PCB laminado de PTFE/vidrio tejido de vanguardia diseñado para ofrecer propiedades eléctricas y mecánicas excepcionalesEste material compuesto proporciona un control preciso de sus características, con la constante dieléctrica (Dk) personalizable dentro de un rango especificado y una tolerancia de ± 0.04Cuando se mide a 10 GHz, TLX-9 muestra un factor de disipación de aproximadamente 0.0019.
TLX-9 cuenta con un conjunto impresionante de propiedades de material.5, garantizando una baja pérdida de señal y manteniendo la integridad de la señal en aplicaciones de alta frecuencia.TLX-9 ofrece una mayor fiabilidad incluso en condiciones húmedasEl TLX-9 también cuenta con un excelente volumen y resistencia superficial.junto con una notable resistencia de arco de más de 180 segundos.
Las propiedades mecánicas del TLX-9 son igualmente impresionantes. Tiene una resistencia a la flexión de más de 23.000 libras/pulgada longitudinalmente y más de 19.000 libras/pulgada transversalmente,proporcionando un refuerzo mecánico excepcional. La resistencia de la cáscara con 1 oz de cobre es de 12 libras / pulgada lineal, lo que garantiza la adhesión segura de los componentes. TLX-9 también exhibe valores de coeficiente de expansión térmica (CTE) controlados,con un rango de 9-12 ppm/°C en la dirección x-y y de 130-145 ppm/°C en la dirección zAdemás, TLX-9 tiene una conductividad térmica de 0,19 W/m/K, lo que facilita una disipación de calor eficiente.
| VALORES típicos del TLX-9 | |||||
| Propiedad | Método de ensayo | Unidades | Valor | Unidades | Valor |
| Constante dieléctrica @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
| Factor de disipación @ 10 GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
| Absorción de humedad | IPC-TM 650 2.6.2.1 | % | El valor de las emisiones02 | % | El valor de las emisiones02 |
| Descomposición dieléctrica | IPC-TM 650 2.5.6 | el kV | > 60 años | el kV | > 60 años |
| Resistencia por volumen | IPC-TM 650 2.5.17.1 | Mohm/cm | 10^7 | Mohm/cm | 10^7 |
| Resistencia de la superficie | IPC-TM 650 2.5.17.1 | ¿ Qué es eso? | 10^7 | Mohm/cm | 10^7 |
| Resistencia al arco | IPC-TM 650 2.5.1 | segundos | > 180 | segundos | > 180 |
| Fuerza de flexión longitudinal | IPC-TM 650 2.4.4 | En libras. | > 23 años000 | N/mm2 | >159 |
| Fuerza de flexión transversal | IPC-TM 650 2.4.4 | En libras. | > 19 años000 | N/mm2 | >131 |
| Resistencia a la descamación (1 oz de cobre) | IPC-TM 650 2.4.8 | Libras / lineal dentro. | 12 | N/mm | 2.1 |
| Conductividad térmica | Las demás partidas | El valor de las emisiones de CO2 | 0.19 | El valor de las emisiones de CO2 | 0.19 |
| ETC x-y | Se aplicarán los siguientes requisitos: | ppm/°C | 9 a 12 | ppm/°C | 9 a 12 |
| z ETC | Se aplicarán los siguientes requisitos: | ppm/°C | Entre 130 y 145 | ppm/°C | Entre 130 y 145 |
| Calificación de inflamabilidad UL-94 | El número de certificado es: | V-0 | V-0 | ||
La seguridad es una prioridad con TLX-9, ya que cumple con la clasificación de inflamabilidad UL-94 de V-0, lo que garantiza una alta resistencia al fuego en aplicaciones críticas.Estas propiedades hacen del TLX-9 una excelente opción para aplicaciones que requieren una constante dieléctrica baja, bajo factor de disipación, baja absorción de humedad, alta descomposición dieléctrica, buena resistencia a la exfoliación y CTE controlada.

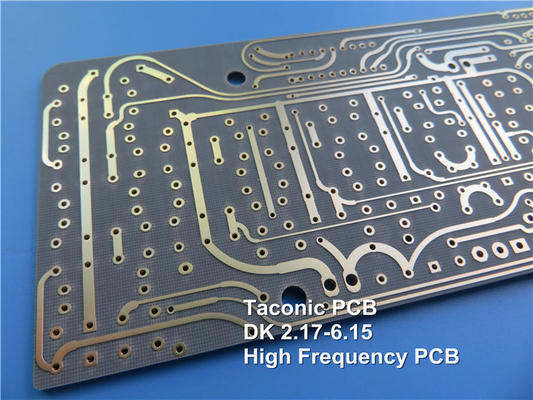

Este nuevo PCB es una placa rígida de 2 capas con un peso de cobre de 35 μm en cada capa externa.Soporta un espacio mínimo de 7/8 milímetros y un tamaño mínimo de agujero de 0Cada PCB se somete a una prueba eléctrica completa al 100% antes del envío, asegurando su calidad y fiabilidad.
Los PCB TLX-9 encuentran aplicaciones en varias industrias, especialmente para LNA, LNB y LNC, servicios/redes de comunicaciones personales (PCS/PCN) y antenas de gran formato.amplificadores de alta potenciaCon sus propiedades eléctricas y mecánicas excepcionales, los PCB TLX-9 proporcionan un rendimiento confiable y una transmisión óptima de la señal.
Los PCB TLX-9 cumplen con el estándar de calidad IPC-Clase-2 y están disponibles en todo el mundo.
Con sus excepcionales propiedades eléctricas, resistencia mecánica y amplia gama de aplicaciones, los PCB TLX-9 ofrecen una solución confiable y de alto rendimiento para proyectos electrónicos exigentes,potenciar la innovación en diversas industrias.
