Datos del producto:
Pago y Envío Términos:
|
El material: | Se trata de la TLX-8 | El grosor: | 31 millones |
---|---|---|---|
Finalización de la superficie: | Oro de inmersión | Peso de cobre: | 1 oz. |
Alta luz: | PCB de doble cara de inmersión de oro,31 millas de PCB de doble cara,TLX-8 PCB de doble cara |

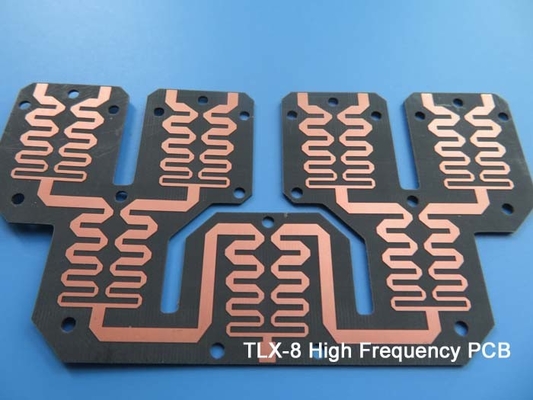

Introducción de nuestro nuevo PCB de envío que está hecho de material TLX-8. TLX-8 es un PCB laminado de fibra de vidrio PTFE excepcional diseñado para proporcionar fiabilidad y versatilidad en varias aplicaciones de RF.Diseñado con una amplia gama de espesores disponibles y opciones de revestimiento de cobre, TLX-8 ofrece un excelente refuerzo mecánico y sobresale en ambientes difíciles, ya sea resistente a temperaturas extremas, resistente a vibraciones durante los lanzamientos espaciales,o mantener la resistencia a la radiación en el espacio, TLX-8 ofrece un rendimiento excepcional.
TLX-8 ofrece varias ventajas clave: en primer lugar, garantiza unos valores superiores de intermodulación pasiva (PIM), medidos por debajo de -160 dBc*,que garantiza una integridad excepcional de la señal y minimiza las interferencias de la señalEn segundo lugar, el TLX-8 presenta una resistencia mecánica y una estabilidad térmica excepcionales, lo que lo hace ideal para aplicaciones sometidas a condiciones adversas.Su constante dieléctrica baja y estable garantiza una transmisión de señal confiable y un control óptimo de la impedancia para un rendimiento de alta frecuencia.
Una de las características notables de TLX-8 es su estabilidad dimensional, lo que le permite mantener un rendimiento de circuito preciso y confiable incluso en entornos exigentes.TLX-8 tiene bajas propiedades de absorción de humedad, mejorando su fiabilidad y haciéndola adecuada para aplicaciones expuestas a condiciones húmedas.La constante dieléctrica controlada de TLX-8 proporciona un rendimiento constante y características eléctricas predeciblesAdemás, el bajo factor de disipación (DF) garantiza una pérdida mínima de señal, facilitando la transmisión eficiente de señales de alta frecuencia.
VALORES típicos del TLX-8 | |||||
Propiedad | Método de ensayo | Unidad | Valor | Unidad | Valor |
DK @10 GHz | IPC-650 2.5.5.3 | 2.55 | 2.55 | ||
Df @1,9 GHz | IPC-650 2.5.5.5.1 | 0.0012 | 0.0012 | ||
Df @10 GHz | IPC-650 2.5.5.5.1 | 0.0017 | 0.0017 | ||
Descomposición dieléctrica | IPC-650 2.5.6 | el kV | > 45 años | el kV | > 45 años |
Absorción de humedad | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Fuerza de flexión (MD) | Las demás partidas | el psi | 28,900 | N/mm2 | |
Fuerza de flexión (CD) | Las demás partidas | el psi | 20,600 | N/mm2 | |
La resistencia a la tracción (MD) | Las demás partidas | el psi | 35,600 | N/mm2 | |
Resistencia a la tracción (CD) | Las demás partidas | el psi | 27,500 | N/mm2 | |
Elongación en el punto de ruptura (MD) | Las demás partidas | % | 3.94 | % | 3.94 |
Elongación en el Break (CD) | Las demás partidas | % | 3.92 | % | 3.92 |
Modulo de Young (MD) | Las demás partidas | KPSI | 980 | N/mm2 | |
El módulo de Young (CD) | Las demás partidas | KPSI | 1,200 | N/mm2 | |
Modulo de Young (MD) | Las demás partidas | KPSI | 1,630 | N/mm2 | |
La proporción de Poisson | Las demás partidas | 0.135 | N/mm | ||
Fuerza de descascaramiento ((1 oz.ed) | IPC-650 2.4.8 segundos.5.2.2 ((Estres térmico.) | Peso en libras/pulgada lineal | 15 | N/mm | |
La fuerza de descascar ((1 oz.RTF) | IPC-650 2.4.8 segundos.5.2.2 ((Estres térmico.) | Peso en libras/pulgada lineal | 17 | N/mm | |
Fuerza de pelado | IPC-650 2.4.8.3 (Temperatura elevada) | Peso en libras/pulgada lineal | 14 | N/mm | |
Fuerza de pelado | IPC-650 2.4.8 segundos.5.2.2 ((Estres térmico.) | Peso en libras/pulgada lineal | 11 | N/mm | |
Fuerza de descascar ((1 oz. enrollados) | IPC-650 2.4.8 segundos.5.2.2 ((Estres térmico.) | Peso en libras/pulgada lineal | 13 | N/mm | 2.1 |
Conductividad térmica | Las condiciones de ensayo de las máquinas de ensayo de los demás equipos de ensayo | En el caso de las empresas de la Unión Europea | 0.19 | En el caso de las empresas de la Unión Europea | 0.19 |
Estabilidad dimensional (MD) | IPC-650 2.4.39 segundos.5.5 ((Después de hornear.) | mils/in. | 0.06 | En el caso de los vehículos de motor | |
Estabilidad dimensional (CD) | IPC-650 2.4.39 segundos.5.4 ((Después de hornear.) | mils/in. | 0.08 | En el caso de los vehículos de motor | |
Estabilidad dimensional (MD) | IPC-650 2.4.39 segundos.5.5 ((Estreses térmicos.) | mils/in. | 0.09 | En el caso de los vehículos de motor | |
Estabilidad dimensional (CD) | IPC-650 2.4.39 segundos.5.5 ((Estreses térmicos.) | mils/in. | 0.1 | En el caso de los vehículos de motor | |
Resistencia de la superficie | IPC-650 2.5.17.1 segundo5.2.1 ((Temperatura elevada.) | ¿ Qué es eso? | 6.605 por 108 | ¿ Qué es eso? | 6.605 por 108 |
Resistencia de la superficie | IPC-650 2.5.17.1 segundo5.2.1 ((Condición de humedad.) | ¿ Qué es eso? | 3.550 por 106 | ¿ Qué es eso? | 3.550 por 106 |
Resistencia por volumen | IPC-650 2.5.17.1 segundo5.2.1 ((Temperatura elevada.) | Mohm/cm | 1.110 x 1010 | Mohm/cm | 1.110 x 1010 |
Resistencia por volumen | IPC-650 2.5.17.1 segundo5.2.1 ((Condición de humedad.) | Mohm/cm | 1.046 x 1010 | Mohm/cm | 1.046 x 1010 |
CTE ((eje X)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 y sus derivados | ppm/°C | 21 | ppm/°C | 21 |
CTE ((eje Y)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 y sus derivados | ppm/°C | 23 | ppm/°C | 23 |
El eje CTE ((Z)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 y sus derivados | ppm/°C | 215 | ppm/°C | 215 |
Densidad ((Gravedad específica) | Las demás partidas | G/cm3 | 2.25 | G/cm3 | 2.25 |
T.d(2% de pérdida de peso) | IPC-650 2.4.24.6 ((TGA) | °C | 535 | °C | |
T.d(5% de pérdida de peso) | IPC-650 2.4.24.6 ((TGA) | °C | 553 | °C | |
Calificación de inflamabilidad | El número de certificado es: | V-0 | V-0 |
En términos de seguridad, TLX-8 cumple con la clasificación UL 94 V0, lo que garantiza una alta resistencia al fuego en aplicaciones críticas.ofreciendo un rendimiento óptimo y facilidad de integraciónLas propiedades eléctricas del TLX-8 incluyen una constante dieléctrica de 2,55 ± 0,04 a 10 GHz y un factor de disipación de 0,0018 a 10 GHz.La estabilidad dimensional y el coeficiente de expansión térmica (CTE) del TLX-8 se encuentran dentro de rangos aceptables para un rendimiento fiable.
Este PCB RF está construido como tablas rígidas de 2 capas con un peso de cobre de 1 oz (1.4 mil) en las capas exteriores.El espacio mínimo es de 6/5 mils.Los PCB se someten a pruebas exhaustivas, incluida una prueba eléctrica al 100% antes del envío, para garantizar su calidad y fiabilidad.
Los PCB TLX-8 son adecuados para una amplia gama de aplicaciones, como sistemas de radar, comunicaciones móviles, equipos de prueba de microondas y dispositivos de transmisión de microondas.Si necesita circuitos confiables para estas aplicaciones o requiere un rendimiento excepcional en entornos RF desafiantes, los PCB TLX-8 proporcionan la fiabilidad y el rendimiento que necesita.
