| El material: | Se trata de la TLX-7 | El grosor: | 20 milipulgada |
|---|---|---|---|
| Finalización de la superficie: | Plata de inmersión | Peso de cobre: | 1 oz. |
| Alta luz: | 20 milímetros de PCB de dos capas TLX-7 RF,Se aplicarán las siguientes medidas:,20 millas de plata de inmersión TLX-7 RF PCB |
||
Presentando nuestro recientemente enviado PCB construido en TLX-7, un material laminado de fibra de vidrio PTFE de alta calidad diseñado para sobresalir en una amplia gama de aplicaciones de RF.Ofrece versatilidad con su amplia gama de espesores disponibles y revestimiento de cobre, TLX-7 es particularmente adecuado para diseños de microondas de bajo número de capas.lo que lo convierte en una excelente opción para diversas aplicaciones.
Beneficios principales:
Valores PIM excelentes en los PCB (medidos por debajo de -160 dBc*)
Excelentes propiedades mecánicas y térmicas
Dk baja y estable (constante dieléctrica)
Estabilidad dimensional
Baja absorción de humedad
DK estrictamente controlado
Bajo DF (factor de disipación)
Calificación UL 94 V0 para una resistencia superior a la inflamabilidad
Diseñados específicamente para diseños de microondas con bajo número de capas
Propiedades principales:
Propiedades eléctricas:
Dk @ 10 GHz: 2,6 +/- 0,04 (IPC-650 2.5.5.3)
Df @ 1,9 GHz: 0,0014 (IPC-650 2.5.5.5.1)
Df @ 10 GHz: 0,002 (IPC-650 2.5.5.5.1)
Desgasificación (% TML): 0,02 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
El gas de escape (% CVCM): 0 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Las emisiones de gases de escape (% WVR): 0,01 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
El espesor dieléctrico disponible oscila entre 0,13 mm y 0,76 mm
Resistencia a la descamación de 12 libras/pulgada
Absorción de humedad: 0,02% (IPC-650 2.6.2.1)
| El tipo | DK | |
| Se aplicará el procedimiento siguiente: | 2.17 | |
| El TLY-5 | 2.20 | |
| El TLY-3 | 2.33 | |
| Término de referencia | Se trata de la primera parte. | 2.45 |
| Término de referencia | Se trata de la TLX-9 | 2.50 |
| Título de la licencia | Se trata de la TLX-8 | 2.55 |
| Término de referencia | Se trata de la TLX-7 | 2.60 |
| Término de referencia | Se trata de la TLX-6 | 2.65 |
| TLE-95 y TLE-95 | 2.95 | |
| El TLC-27 | 2.75 | |
| El TLC-30 | RF-30, también conocido como RF-30. | 3.00 |
| El TLC-32 | 3.20 | |
| El TLF-35 | 3.50 | |
| El número de unidades de producción de las unidades de producción | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| Se trata de la TRF-45. | 4.50 | |
| RF-60A | 6.15 | |
| El CER-10 | 10 | |
Conductividad térmica: 0,22 W/M*K (ASTM F433/ASTM 1530-06)
CTE (coeficiente de expansión térmica, 25-260 °C):
X: 21 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Y: 23 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Z: 215 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Se aplicará el método de ensayo de la prueba de combustibilidad.

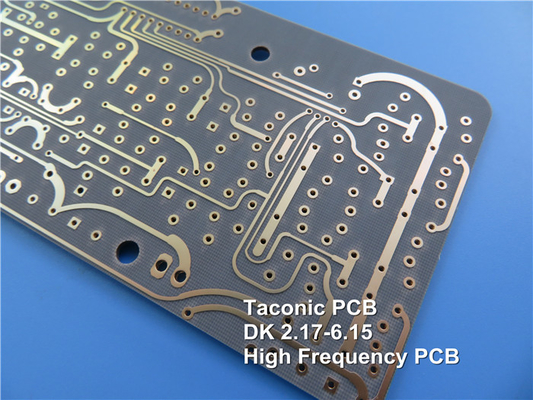

Este PCB construido con TLX-7 sigue un diseño rígido de 2 capas, con capas de cobre con un grosor de 35 μm en ambos lados y un núcleo Taconic TLX-7 con un grosor de 0,508 mm (20 mil).Las dimensiones del tablero se miden con precisión en 91 mm x 75 mmEl tamaño mínimo del agujero es de 0,3 mm. El espesor del tablero terminado es de 0,6 mm, con una capa externa de cobre de 1 oz (1,4 mil).El espesor de la chapa es de 20 μmNo se aplican máscara de soldadura ni serigrafía superior ni inferior.Cada PCB se somete a una prueba eléctrica del 100% antes del envío para garantizar su calidad y funcionalidad.
Los PCB TLX-7 han sido diseñados para cumplir con los estándares de calidad IPC-Clase 2. Están disponibles en todo el mundo, lo que los hace accesibles para varios proyectos y aplicaciones.Los PCB TLX-7 encuentran aplicaciones en sistemas de radar, comunicaciones móviles, equipos de prueba de microondas, dispositivos de transmisión de microondas y componentes como acopladores, separadores, combinadores, amplificadores y antenas.
Una experiencia sin precedentes confiabilidad, rendimiento excepcional e integración perfecta con los PCB TLX-7, la elección perfecta para sus aplicaciones de RF.
