Datos del producto:
Pago y Envío Términos:
|
| El material: | NT1 tratamiento de las enfermedades | El grosor: | 10mil |
|---|---|---|---|
| número de capas: | 2-layer | Finalización de la superficie: | Oro de inmersión |

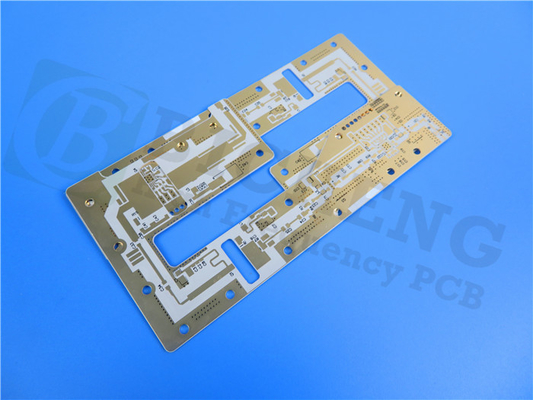

| Alta luz: | Pcb RF de doble cara de pantalla de seda negra,10 milímetros de PCB de RF de doble cara,6035HTC PCB de RF de doble cara |
||
Introducción del PCB de RF basado en el material RT duroid 6035HTC, una solución excepcional diseñada específicamente para aplicaciones de RF y microondas de alta potencia.Aprovechando los últimos avances tecnológicos, este PCB ofrece características y beneficios incomparables que lo convierten en la opción ideal para exigentes requisitos de alta potencia.
Los materiales de circuito de alta frecuencia Rogers RT duroid 6035HTC son compuestos de PTFE llenos de cerámica reconocidos por su rendimiento excepcional en aplicaciones de alta potencia.Estos laminados han sido diseñados específicamente para sobresalir en la disipación de calor, lo que los convierte en una excelente opción para aplicaciones que requieren una gestión térmica eficiente.este PCB garantiza una disipación óptima del calor y permite temperaturas de funcionamiento más bajas, maximizando así el rendimiento y la fiabilidad de los circuitos de alta potencia.
Una de las características más destacadas de este PCB es su impresionante rendimiento dieléctrico, con una DK (constante dieléctrica) de 3,5 +/- 0,05 a 10 GHz/23°C,garantizar una propagación consistente y fiable de la señal en un amplio rango de frecuenciasEl factor de disipación de 0,0013 a 10 GHz/23°C garantiza una pérdida mínima de señal y un rendimiento óptimo de alta frecuencia.el coeficiente térmico de la constante dieléctrica de -66 ppm/°C garantiza un rendimiento eléctrico estable incluso en ambientes con temperaturas fluctuantes.
| NT1duroide 6035HTC Valor típico | |||||
| Propiedad | NT1combustible | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.50 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.6 | Z. | 8 GHz - 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0013 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | -66 años | Z. | ppm/°C | - 50 años°Chasta 150°C | Mod IPC-TM-650, 2.5.5.5 |
| Resistencia por volumen | 108 | MΩ.cm | A. No | Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 | |
| Resistencia de la superficie | 108 | MΩ | A. No | Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 | |
| Estabilidad dimensional | -0.11 -0. No lo sé.08 | CMD MD | Se aplicará el método siguiente: | 0.030" 1 oz de papel de aluminio EDC espesor después de la grabación "+E4/105 | IPC-TM-650 2.4.39A |
| Modulo de tracción | 329 244 | En el caso de las personas con discapacidad | KPSI | 40 horas @ 23°C/50RH | Las demás partidas |
| Absorción de agua | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente de expansión térmica (-50°Chasta el 288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% de la HRC | IPC-TM-650 2.4.41 |
| Conductividad térmica | 1.44 | P/m/k | 80°C | Las demás partidas | |
| Densidad | 2.2 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 7.9 | Plí | 20 segundos. @ 288°C | IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Para mejorar aún más su fiabilidad, el PCB RT duroid 6035HTC presenta una baja tasa de absorción de humedad del 0,06%.Esta característica minimiza el impacto de la humedad en el rendimiento eléctrico y garantiza un funcionamiento constante incluso en condiciones húmedasAdemás, la conductividad térmica del PCB de 1,44 W/m/K a 80°C facilita una disipación de calor eficiente.permitir que el circuito funcione a temperaturas más bajas y reducir el riesgo de fallo de los componentes.
La estabilidad mecánica es otra ventaja clave que ofrece este PCB. Con un CTE (coeficiente de expansión térmica) de 19 ppm/°C en los ejes X y Y, y 39 ppm/°C en el eje Z,el PCB mantiene su integridad estructural durante las variaciones de temperaturaEsto garantiza fiabilidad y longevidad, por lo que es adecuado para entornos y aplicaciones desafiantes que requieren una alta durabilidad.
La construcción del PCB RT duroid 6035HTC está cuidadosamente diseñada para satisfacer las demandas de los circuitos de alta potencia.proporcionando una excelente conductividad eléctricaEl núcleo se compone de material RT duroid 6035HTC con un grosor de 0,254 mm (10 mil), que ofrece un equilibrio de rendimiento eléctrico, gestión térmica y estabilidad mecánica.El espesor del tablero terminado es 0.3 mm, y las capas exteriores tienen un peso de cobre terminado de 1 oz (1,4 mils).con lo que se prolonga la vida útil del PCB.
| Material de los PCB: | Compuestos de PTFE llenos de cerámica |
| Nombramiento: | NT1cultura de las especies |
| Constante dieléctrica: | 3.50 ± 0.05 |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor del laminado: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc. |
En términos de garantía de calidad, este PCB RF cumple con las normas IPC-Clase-2, garantizando la fiabilidad y la consistencia del rendimiento.Ha sido sometido a pruebas e inspecciones rigurosas para garantizar que cumple con los más altos estándares de calidad y rendimiento de la industriaEsta certificación proporciona tranquilidad y seguridad, especialmente en aplicaciones críticas de alta potencia donde la fiabilidad es de suma importancia.
El PCB RF basado en RT duroid 6035HTC está disponible fácilmente en todo el mundo, lo que garantiza un acceso conveniente para varios proyectos y aplicaciones.Su disponibilidad a escala mundial facilita el desarrollo y el despliegue de sistemas de RF y microondas de alta potencia en diversas industrias, incluyendo telecomunicaciones, aeroespacial, defensa, y más.
Con sus propiedades materiales excepcionales, construcción precisa y aplicaciones versátiles, el PCB RF basado en RT duroid 6035HTC es la solución definitiva para proyectos de RF y microondas de alta potencia.Ha encontrado un amplio uso en amplificadores de RF y microondas de alta potencia, amplificadores de potencia, acopladores, filtros, combinadores y divisores de potencia. Su alta conductividad térmica, baja pérdida tangente, estabilidad térmica,y fiabilidad mecánica lo convierten en la opción preferida para aplicaciones exigentes que requieren un rendimiento óptimo y una larga vida útil.
Mejore sus diseños de circuitos de alta potencia incorporando el RT duroid 6035HTC basado en PCB RF, y sea testigo de un rendimiento y confiabilidad inigualables.Confiar en sus notables capacidades para lograr resultados excepcionales, asegurando el triunfo de sus aplicaciones de alta potencia de RF y microondas.
