Datos del producto:
Pago y Envío Términos:
|
| Alta luz: | Duroid 6002 PCB de inmersión en oro,PWB del oro de la inmersión 1OZ,40 millas de PCB de inmersión de oro |
||
|---|---|---|---|

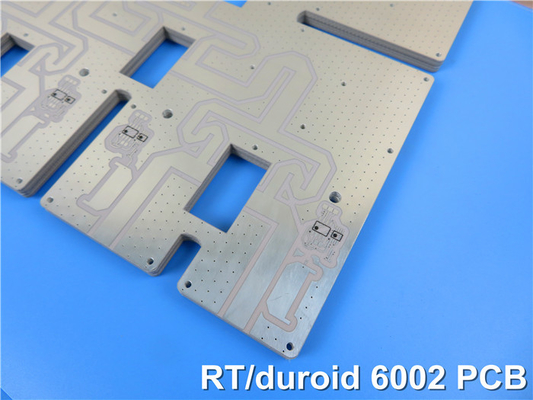

Introducción de nuestro PCB RF construido en materiales Rogers RT/duroid 6002. RT duroid 6002 es un material de microondas de alto rendimiento diseñado para estructuras de microondas complejas.Con su baja constante dieléctrica (Dk) y propiedades mecánicas y eléctricas excepcionalesEste PCB está diseñado para ofrecer un rendimiento confiable en las construcciones de placas de múltiples capas.o redes de formación de haces, el RT/duroid 6002 PCB es la opción ideal para sus aplicaciones de alta frecuencia.
Características principales del PCB RT/duroide 6002:
1. Rendimiento superior de alta frecuencia:
- Constante dieléctrica baja (Dk): con una Dk de 2,94 +/-.04, el RT/duroid 6002 PCB garantiza una integridad precisa de la señal y un rendimiento fiable de alta frecuencia.
- Bajo factor de disipación: con un factor de disipación de 0,0012 a 10 GHz, este PCB minimiza la pérdida de señal, lo que permite una transmisión de datos eficiente y de alta velocidad.
- Excelente estabilidad térmica: con un bajo coeficiente térmico de Dk a 12 ppm/°C, el PCB RT/duroide 6002 mantiene un rendimiento estable incluso en condiciones de temperatura variables.
- Alta conductividad térmica: la conductividad térmica del PCB de 0,6 W/m/k ayuda a disipar el calor de manera eficaz, garantizando un rendimiento óptimo en aplicaciones exigentes.
- Minima absorción de humedad: con una tasa de absorción de humedad de sólo el 0,02%, este PCB es muy adecuado para ambientes de alta humedad, proporcionando fiabilidad a largo plazo.
| NT1 valor típico NT1 valor típico | |||||
| Propiedad | NT1 de las mujeres | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 2.94 ± 0.04 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Constante dieléctrica,εDiseño | 2.94 | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | ||
| Factor de disipación, tanδ | 0.0012 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | +12 | Z. | ppm/°C | 10 GHz 0 °C a 100 °C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 106 | Z. | ¿Qué es eso? | A. No | Las demás partidas |
| Resistencia de la superficie | 107 | Z. | ¿ Qué es eso? | A. No | Las demás partidas |
| Modulo de tracción | 828 ((120) | X, Y | MPa (kpsi) | 23°C | Las demás partidas |
| El estrés supremo | 6.9 ((1.0) | X, Y | MPa (kpsi) | ||
| La última cepa | 7.3 | X, Y | % | ||
| Modulo de compresión | 2482 (((360) | Z. | MPa (kpsi) | Las demás partidas | |
| Absorción de humedad | 0.02 | % | D48/50 y D48/50 | IPC-TM-650 2.6.2.1 Las demás partidas |
|
| Conductividad térmica | 0.6 | P/m/k | 80 °C | Las demás partidas | |
| Coeficiente de expansión térmica (-55 a 288 °C) |
16 16 24 |
X. Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.41 |
| Td el tiempo | 500 | °C TGA | Las demás partidas | ||
| Densidad | 2.1 | Gm/cm3 | Las demás partidas | ||
| Calor específico | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Calculado | ||
| Pelucas de cobre | 8.9(1.6) | El número de unidades de producción será el siguiente: | IPC-TM-650 2.4.8 | ||
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
2Construcción fiable y estabilidad dimensional:
- Construcción de placas de múltiples capas: el RT/duroide 6002 PCB está diseñado para construcciones de placas de múltiples capas, ofreciendo excelentes propiedades mecánicas y eléctricas para un rendimiento fiable.
- Control de espesor: el emplazamiento de PCB tiene un espesor preciso de 40 milímetros (1,016 mm), lo que garantiza un rendimiento constante y compatibilidad con sus requisitos de diseño.
- Estabilidad dimensional: Disfruta de una excelente estabilidad dimensional, lo que permite una integración precisa de los componentes y un funcionamiento confiable en el tiempo.
- Superficie de oro por inmersión: La superficie del PCB está recubierta con oro por inmersión, lo que proporciona una excelente conductividad y protege contra la oxidación, lo que garantiza una fiabilidad a largo plazo.
3- Garantizar la calidad:
- Norma IPC-Clase 2: este PCB cumple con la norma IPC-Clase 2, garantizando el cumplimiento de los estrictos requisitos de calidad.
- Prueba eléctrica al 100%: Cada PCB se somete a una prueba eléctrica al 100% antes del envío, asegurando que sólo los productos de la más alta calidad lleguen a sus manos.
- Gerber RS-274-X Artwork: La ilustración del PCB se suministra en el formato Gerber RS-274-X, lo que facilita la integración sin problemas en sus procesos de fabricación.
- Disponibilidad global: Este PCB está disponible en todo el mundo, lo que garantiza la accesibilidad tanto para los ingenieros como para los diseñadores de PCB.
4Las estadísticas de PCB:
- Componentes: este PCB admite hasta 25 componentes, proporcionando flexibilidad para sus requisitos de diseño.
- Pads totales: El PCB cuenta con 64 pads, lo que permite una conectividad e integración eficientes de los componentes.
- Pads SMT a través del agujero: Con 41 pads SMT a través del agujero y 23 pads SMT superiores, este PCB tiene varios tipos de componentes y métodos de ensamblaje.
- vías: este PCB incluye 42 vías, lo que permite un enrutamiento y una conectividad eficientes de la señal.
- Redes: este PCB soporta 2 redes, lo que permite un flujo de señal organizado y optimizado.
| Material de los PCB: | Compuesto de PTFE lleno de cerámica |
| Nombramiento: | NT1 de las mujeres |
| Constante dieléctrica: | 2.94 ± 0,04 (proceso) |
| 2.94 (diseño) | |
| Número de capas: | 2 Capas, múltiples capas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: | 10 milímetros (0,254 mm), 20 milímetros (0,508 mm) |
| 30 mil (0,762 mm), 60 mil (1,524 mm), 120 mil (3,048 mm) | |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | El cobre desnudo, HASL, ENIG, Immserion Silver, OSP, etc. |
5Amplia gama de aplicaciones:
El RT/duroid 6002 PCB es adecuado para una variedad de aplicaciones de alta frecuencia, incluyendo:
- Antennas de matriz en fases: logran una dirección precisa del haz y una transmisión de datos de alta velocidad en sistemas de antenas de matriz en fases.
- Sistemas de radar: se benefician de la excepcional integridad de la señal y del rendimiento fiable de los sistemas de radar terrestres y aerotransportados.
- Antenas GPS: Garantizan un posicionamiento preciso y una recepción fiable de la señal GPS con el PCB RT/duroide 6002.
- Backplanes de potencia: experimenta una distribución de energía eficiente y un rendimiento de baja pérdida en aplicaciones de backplanes de potencia.
- Evitar colisiones en las líneas aéreas comerciales: mejorar la seguridad y la comunicación en los sistemas de prevención de colisiones en las líneas aéreas comerciales.
- Redes de formación de haz: lograr capacidades óptimas de procesamiento de señales y formación de haz con el RT/duroide 6002 PCB.
En resumen, el PCB Rogers RT/duroide 6002 es una opción superior para aplicaciones de alta frecuencia debido a su rendimiento excepcional, baja constante dieléctrica y propiedades mecánicas impresionantes.Su construcción fiable, la estabilidad dimensional y la compatibilidad con las configuraciones de placas de múltiples capas lo hacen adecuado para aplicaciones exigentes en varias industrias.Tenga la seguridad de que el RT/duroid 6002 PCB ofrecerá el rendimiento que necesita para liberar plenamente el potencial de sus diseños de alta frecuencia.
