Material compuesto de PTFE placa de PCB de alta frecuencia DiClad 527

Cuota De Producción:	1 piezas
Precio:	USD9.99-999.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000 piezas por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Tamaños de panel estándar:

18" x 12" (457 x 305 mm) 18" x 24" (457 x 610 mm)

Espesores estándar:

0.020" (0,508 mm) con una tolerancia de +/- 0,0020" 0,030" (0,762 mm) con una tolerancia de +/- 0,00

Hoja del cobre de Electrodeposited:

Se incluyen en la lista de los productos que se consideran como productos químicos.

Rango de Dk:

2.40 a 2.60

Resaltar:

18" x 12" placa de PCB RF

Placa de PCB de alta frecuencia compuesta de PTFE

Descripción del Producto

Introducción al sustrato

Los laminados Rogers DiClad 527 son materiales compuestos reforzados con fibra de vidrio tejida para su uso como sustratos en placas de circuitos impresos.Estos laminados ofrecen una mayor proporción de refuerzo de fibra de vidrio en comparación con el contenido de PTFEEsta relación cuidadosamente equilibrada da como resultado un rango más amplio de constante dieléctrica (Dk) y una mayor estabilidad dimensional y registro.

Tamaños de panel estándar para DiClad 527:

Se trata de un sistema de control de velocidad.

espesores estándar para el DiClad 527:

0.020" (0,508 mm) con una tolerancia de +/- 0,0020"

0.030" (0,762 mm) con una tolerancia de +/- 0,0020"

0.060" (1.524 mm) con una tolerancia de +/- 0,0020"

Revestimientos estándar para el DiClad 527:

Fuentes de cobre depositadas por electrodos

Con un tamaño de 1 mm o más

1 onza (35 μm)

Para obtener información sobre otras configuraciones de PCB disponibles, como espesores adicionales, tamaños de paneles y revestimientos, póngase en contacto con nuestros equipos de Servicio al Cliente o Ingeniería de Ventas.

Características clave:

1- Dk rango: 2,40 a 2.60

2Factor de disipación bajo: .0018 a 10 GHz

3Baja absorción de humedad

La llaveBeneficios:

1. Dk estable en un amplio rango de frecuencias

2Bajas pérdidas de circuito en frecuencias altas

3. Variación mínima del rendimiento en ambientes de alta humedad

4Excelente estabilidad dimensional

5- Rendimiento constante del producto

6Propiedades eléctricas uniformes en todas las frecuencias

7. Rendimiento mecánico fiable

8Excelente resistencia química.

Nuestra capacidad de PCB (DiClad 527)

Material de los PCB:	Fibra de vidrio tejida/compuesto de PTFE
Nombramiento:	DiClad 527
Constante dieléctrica:	2.40-2.60 10GHz/23 ̊C
Factor de disipación	0.0017 10GHz/23 ̊C
Número de capas:	PCB de una sola cara, de dos caras, de varias capas, PCB híbrido
Peso de cobre:	1 oz (35 μm), 2 oz (70 μm)
espesor dieléctrico	20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie:	Oro de inmersión, HASL, plata de inmersión, estaño de inmersión, ENEPIG, OSP, cobre desnudo, oro puro, etc.

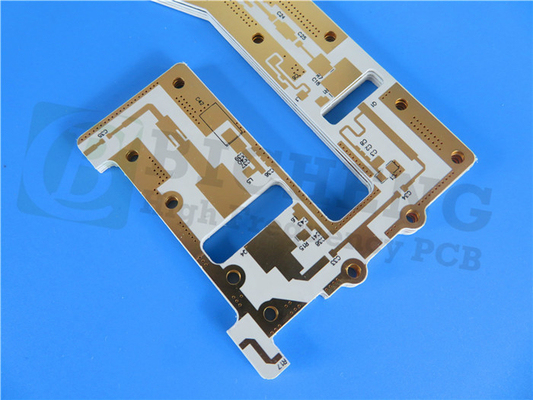

Material compuesto de PTFE placa de PCB de alta frecuencia DiClad 527 0

Aplicaciones típicas:

1. Redes de alimentación por radar

2. Redes comerciales de matriz por fases

3. Antenas de estaciones base de baja pérdida

4Sistemas de guía

5Antenas de radio digitales

6. filtros, acopladores y LNA

DiClad 527 Hoja de datos

Propiedades		DiClad 527	Unidades	Condiciones de ensayo		Método de ensayo
Propiedades eléctricas
Constante dieléctrica		2.40 a dos.60	-	23 ̊C @ 50% de HRC	10 GHz	IPC TM-650 2.5.5.5
Constante dieléctrica		2.40 a dos.60	-	23 ̊C @ 50% de HRC	1 MHz	IPC TM-650 2.5.5.3
Factor de disipación		0.0017		23 ̊C @ 50% de HRC	10 GHz	IPC TM-650 2.5.5.5
Factor de disipación		0.0010		23 ̊C @ 50% de HRC	1 MHz	IPC TM-650 2.5.5.3
Coeficiente térmico del dieléctrico Constante		-153	ppm/ ̊C	-10 a 140 ̊C	10 GHz	IPC TM-650 2.5.5.5
Resistencia por volumen		1.2 x 10⁹	MΩ-cm	C96/35/90	-	IPC TM-650 2.5.17.1
Resistencia de la superficie		4.5 x 10⁷	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Descomposición dieléctrica		> 45 años	el kV	D48/50 y D48/50	-	Las demás partidas
Resistencia al arco		> 180		-	-	Las demás partidas
Propiedades térmicas
Coeficiente de expansión térmica - x		14	ppm/ ̊C	-	Entre 50 ̊C y 150 ̊C	IPC TM-650 2.4.41
Coeficiente de expansión térmica - y		21	ppm/ ̊C	-	Entre 50 ̊C y 150 ̊C	IPC TM-650 2.4.41
Coeficiente de expansión térmica - z		173	ppm/ ̊C	-	Entre 50 ̊C y 150 ̊C	IPC TM-650 2.4.24
Conductividad térmica		0.26	W/(m.K)			Las demás partidas
Propiedades mecánicas
Resistencia de la cáscara de cobre		14	Libras por pulgada	10s @ 288 ̊C	Fuel de 35 μm	IPC TM-650 2.4.8
Modulo de los jóvenes		517, 706	KPSI	23 ̊C @ 50% de HRC	-	Las demás partidas
Resistencia a la tracción (MD, CMD)		19.0, 15.0	KPSI	23 ̊C @ 50% de HRC	-	Las demás partidas
Modulo de compresión		359	KPSI	23 ̊C @ 50% de HRC	-	Las demás partidas
Modulo de flexibilidad		537	KPSI	23 ̊C @ 50% de HRC		Las demás partidas de los componentes
Propiedades físicas
Flamabilidad		V-0			C48/23/50 y C168/70 Las empresas de seguros de vida	Sección 94
Absorción de humedad		0.03	%	E1/105+D24/23 y otras fuentes de información		IPC TM-650 2.6.2.2
Densidad		231	G/cm3	C24/23/50 Las pérdidas de crédito	Método A	Las demás partidas
La NASA Desgasificación	Pérdida de masa total	0.02	%	125°C, ≤ 10-6 torr		La NASA SP-R-0022A
	Volátiles recogidos	0.00	%
	El vapor de agua recuperado	0.01	%

Material compuesto de PTFE placa de PCB de alta frecuencia DiClad 527 1
