Datos del producto:
Pago y Envío Términos:
|
| Alta luz: | PCB de alta frecuencia de PTFE llenos de cerámica,Ninguna superficie termina PCB de alta frecuencia,Placa de PCB de alta frecuencia de RF 20 milímetros |
||
|---|---|---|---|

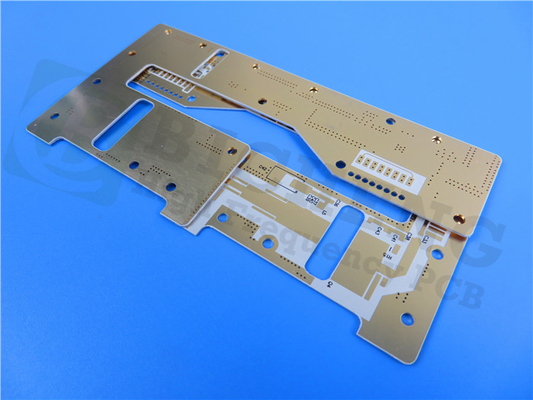

Presentando nuestro recientemente enviado PCB que está basado en el RT/duroide 6035HTC material de alta frecuencia.El sustrato RT/duroide 6035HTC de alta frecuencia es un material de circuito de vanguardia diseñado específicamente para aplicaciones de RF y microondas de alta potenciaCon sus compuestos cerámicos llenos de PTFE, este PCB excepcional ofrece un rendimiento y una fiabilidad sin precedentes.
Características:
1. DK de 3,5 +/- 0,05 a 10 GHz/23°C: El PCB proporciona una constante dieléctrica estable, garantizando una integridad de la señal constante y unas características eléctricas precisas.
2Factor de disipación de 0,0013 a 10 GHz/23°C: con una baja tangente de pérdida, este PCB presenta un excelente rendimiento de alta frecuencia, minimizando la pérdida y distorsión de la señal.
3Coeficiente térmico de constante dieléctrica de -66 ppm/°C: la estabilidad térmica del PCB garantiza un funcionamiento fiable en un amplio rango de temperaturas, protegiendo contra las fluctuaciones de rendimiento.
4Absorción de humedad 0,06%: La baja tasa de absorción de humedad mejora la durabilidad del PCB y previene la degradación causada por la exposición a la humedad.
5Conductividad térmica de 1,44 W/m/K a 80°C: con una alta conductividad térmica, este PCB disipa el calor de manera eficiente, lo que permite temperaturas de funcionamiento más bajas para aplicaciones de alta potencia.
6. CTE en el eje X de 19 ppm/°C, en el eje Y de 19 ppm/°C y en el eje Z de 39 ppm/°C: el bajo coeficiente de expansión térmica del PCB minimiza el riesgo de deformación o daño debido a los cambios de temperatura.
| NT1duroide 6035HTC Valor típico | |||||
| Propiedad | NT1combustible | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.50 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.6 | Z. | 8 GHz - 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0013 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | -66 años | Z. | ppm/°C | -50 °C a 150 °C | Mod IPC-TM-650, 2.5.5.5 |
| Resistencia por volumen | 108 | MΩ.cm | A. No | Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 | |
| Resistencia de la superficie | 108 | MΩ | A. No | Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 | |
| Estabilidad dimensional | -0.11 -0. No lo sé.08 | CMD MD | Se aplicará el método siguiente: | 0.030" 1 oz de papel de aluminio EDC espesor después de la grabación "+E4/105 | IPC-TM-650 2.4.39A |
| Modulo de tracción | 329 244 | En el caso de las personas con discapacidad | KPSI | 40 horas @23°C/50RH | Las demás partidas |
| Absorción de agua | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente de expansión térmica (-50 °C a 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% de H.R. | IPC-TM-650 2.4.41 |
| Conductividad térmica | 1.44 | P/m/k | 80 °C | Las demás partidas | |
| Densidad | 2.2 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 7.9 | Plí | 20 segundos @ 288 °C | IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Beneficios:
1Alta conductividad térmica: la capacidad de disipación de calor dieléctrico mejorada del PCB RT/duroide 6035HTC permite temperaturas de funcionamiento más bajas, lo que garantiza un rendimiento y una fiabilidad óptimos,especialmente en aplicaciones de alta potencia.
2Tangente de baja pérdida: con un excelente rendimiento de alta frecuencia, este PCB minimiza la pérdida y distorsión de la señal, lo que permite una transmisión precisa y confiable de señales de RF y microondas.
3. Película de cobre de bajo perfil y tratamiento inverso térmicamente estable: la película de cobre del PCB, con propiedades de bajo perfil y tratamiento inverso,ofrece una menor pérdida de inserción y una excelente estabilidad térmica para las huellas, lo que resulta en una mayor integridad y durabilidad de la señal.
4Sistema de relleno avanzado: El innovador sistema de relleno empleado en este PCB mejora la perforabilidad y prolonga la vida útil de la herramienta, superando el rendimiento de los materiales de circuito que contienen rellenos de alumina.
| Material de los PCB: | Compuestos de PTFE llenos de cerámica |
| Nombramiento: | NT1cultura de las especies |
| Constante dieléctrica: | 3.50 ± 0.05 |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | El cobre desnudo, HASL, ENIG, OSP, etc. |
El acoplamiento de PCB:
Este PCB rígido de 2 capas presenta una capa de cobre de 35 μm en ambos lados, sandwiching el RT / duroide 6035HTC material con un grosor de 0,508 mm (20 mil).El diseño del apilamiento garantiza una transmisión óptima de la señal y la integridad estructural.
Detalles de la construcción del PCB:
El tamaño de este PCB mide 200,5 mm x 41,5 mm, con una tolerancia de +/- 0,15 mm. Soporta un espacio mínimo de 4/6 milis y un tamaño mínimo de agujero de 0,3 mm. El espesor de la placa terminada es de 0,6 mm,y el peso del cobre terminado es de 1 oz (1Con un grosor de recubrimiento vía de 20 μm y un acabado de superficie de cobre desnudo, este PCB está listo para satisfacer sus necesidades de aplicaciones de alta frecuencia.No tiene pantalla de seda en la parte superior o inferiorCada PCB se somete a una rigurosa prueba eléctrica del 100% antes del envío, lo que garantiza una funcionalidad y fiabilidad óptimas.
Las estadísticas de PCB:
Este PCB consta de 26 componentes y un total de 100 almohadillas, con 58 almohadillas a través del agujero y 42 almohadillas de tecnología de montaje de superficie superior (SMT).El PCB incluye 47 vías y está diseñado para acomodar 5 redes, proporcionando versatilidad para varias configuraciones de circuitos.
Norma aceptada y disponibilidad:
Este PCB se adhiere al estándar IPC-Clase-2, lo que garantiza una fabricación y ensamblaje de alta calidad.
Aplicaciones típicas:
El RT/duroide 6035HTC PCB es ideal para una amplia gama de aplicaciones, incluyendo:
- Amplificadores de RF y microondas de alta potencia
- Amplificadores de potencia
- Los acopladores
- Los filtros
- Las máquinas combinadoras
- Divisores de energía
Experimenta el rendimiento superior y la fiabilidad del RT/duroide 6035HTC PCB de alta frecuencia.y la construcción avanzada lo convierten en la opción perfecta para demandar aplicaciones de RF y microondas de alta potencia.
