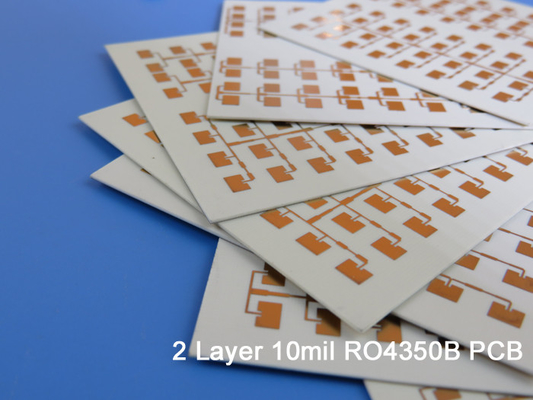

PCB RF de doble cara de 10 millas hecho de laminados RO4350B con inmersión de plata

Estamos muy contentos de compartir nuestro recientemente enviado PCB RF aquí con ustedes. Es un PCB de alta frecuencia hecho de laminados RO4350B.una solución de última generación que combina el rendimiento eléctrico del PTFE/vidrio tejido con la facilidad de fabricación de los materiales epoxi/vidrioDesarrollados por Rogers Corporation, los laminados RO4350B ofrecen un control excepcional sobre la constante dieléctrica (Dk) manteniendo características de baja pérdida.Estos materiales avanzados ofrecen una alternativa rentable a los laminados convencionales de microondas, eliminando la necesidad de tratamientos especiales de agujeros y procedimientos de manipulación típicamente asociados con materiales a base de PTFE.que los hace adecuados para dispositivos activos y diseños de RF de alta potencia.

Características:

Los laminados RO4350B cuentan con características notables que los convierten en una opción ideal para aplicaciones de alta frecuencia.0037 en la misma frecuenciaAdemás, la conductividad térmica de 0,69 W/m/°K garantiza una disipación de calor eficiente.Su coeficiente de expansión térmica (CTE) es de 10 ppm/°C en el eje X., 12ppm/°C en el eje Y y 32ppm/°C en el eje Z, proporcionando estabilidad a través de las variaciones de temperatura.Los laminados RO4350B presentan una resistencia térmica excepcional..

Beneficios:

Los laminados RO4350B ofrecen una multitud de beneficios que los hacen destacar entre otros materiales en el mercado:

1Baja tolerancia dieléctrica y baja pérdida: Estos laminados proporcionan un excelente rendimiento eléctrico, lo que permite aplicaciones con frecuencias de funcionamiento más altas.Son especialmente adecuados para aplicaciones de banda ancha.

2Propiedades eléctricas estables frente a la frecuencia: Los laminados RO4350B aseguran líneas de transmisión de impedancia controladas y permiten el diseño repetible de filtros, garantizando un rendimiento constante.

3Bajo coeficiente térmico de constante dieléctrica: con una excelente estabilidad dimensional, estos laminados mantienen propiedades eléctricas fiables independientemente de las fluctuaciones de temperatura.

4Baja expansión del eje Z: Los laminados RO4350B facilitan la creación de orificios revestidos que son altamente confiables.

5Bajo coeficiente de expansión en el plano: estos laminados se mantienen estables en todo el rango de temperaturas de procesamiento de circuitos, lo que garantiza un rendimiento constante durante la fabricación.

6Proceso de fabricación en volumen: Los laminados RO4350B se pueden fabricar utilizando procesos epoxi de vidrio estándar, lo que los hace rentables y fácilmente accesibles para la producción en masa.

7. Resistente al CAF: Los laminados demuestran resistencia a la filamentación anódica conductiva, lo que garantiza una fiabilidad a largo plazo en aplicaciones exigentes.

Las especificaciones de los PCB:

Este PCB RF ofrece una construcción robusta que complementa los laminados de alto rendimiento:

- 2 capas de PCB rígidas con una capa de cobre de 35 μm en la parte superior e inferior.
- Núcleo Rogers 4350B con un grosor de 0,254 mm.
- las dimensiones de los tableros de 53,18 mm x 56,04 mm con una tolerancia de +/- 0,15 mm.
- Traza/espacio mínimo de 5/5 mil y tamaño mínimo del agujero de 0,25 mm.
- No hay vías ciegas, asegurando una fabricación sencilla.
- El espesor del tablero acabado es de 0,32 mm para los diseños compactos.
- Capas exteriores de cobre con un peso de 1 onza (1,4 ml).
- A través de un espesor de revestimiento de 20 μm para conexiones fiables.
- El acabado de superficie de inmersión plateada, garantiza una excelente integridad de la señal.
- Sin serigrafía ni máscara de soldadura, proporcionando un aspecto limpio y minimalista.
- Prueba eléctrica al 100% realizada antes del envío, para garantizar la calidad.

Las estadísticas de PCB:

Este PCB incorpora 11 componentes y cuenta con un total de 70 almohadillas, incluidas 47 almohadillas a través de agujeros y 23 almohadillas de tecnología de montaje en superficie superior (SMT).este PCB ofrece versatilidad para varios diseños de circuitos.

Artwork y el estándar de calidad:

La obra de arte suministrada para este PCB está en formato Gerber RS-274-X, lo que garantiza la compatibilidad con el software de diseño común.garantizar un rendimiento fiable y cumplir con los estándares de la industria.

Disponibilidad y aplicaciones típicas:

Este PCB está disponible en todo el mundo, atendiendo a diversas necesidades del mercado.

- Antennas y amplificadores de potencia de las estaciones base celulares: el PCB RO4350B permite una transmisión y amplificación eficientes de señales en sistemas de comunicación inalámbrica.


- Etiquetas de identificación RF: Estos laminados ofrecen un rendimiento RF estable y preciso para aplicaciones de identificación y seguimiento.


- Radar y sensores para automóviles: con excelentes propiedades eléctricas y estabilidad térmica, el PCB RO4350B soporta sistemas fiables de radar y sensores en vehículos.


- LNB para satélites de transmisión directa:Los laminados RO4350B son adecuados para su uso en los bloques de bajo ruido (LNB) para satélites de transmisión directa, garantizando una excelente recepción y transmisión de señales.

En conclusión, el PCB RO4350B, con su notable rendimiento eléctrico, estabilidad y rentabilidad, abre un mundo de posibilidades para aplicaciones avanzadas.Con su baja tolerancia dieléctrica, baja pérdida y propiedades eléctricas estables, permite un funcionamiento de alta frecuencia, líneas de transmisión de impedancia controladas y diseños de filtros repetibles.Bajo coeficiente térmico de los laminados RO4350B, baja expansión del eje Z y bajo coeficiente de expansión en el plano aseguran estabilidad dimensional y rendimiento confiable a través de las variaciones de temperatura.su proceso de fabricación en volumen y sus precios competitivos lo convierten en una opción accesible para la producción en masaCon disponibilidad global y una amplia gama de aplicaciones, el PCB RO4350B es una solución confiable y de alto rendimiento para los proyectos electrónicos exigentes de hoy.
