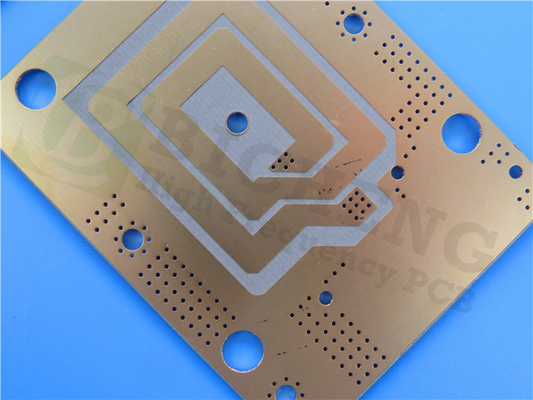

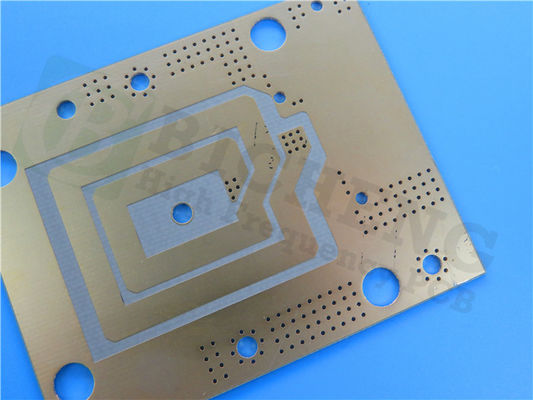

Dos capas 1 oz placa de PCB RF de cobre desnudo 20 mil RF-30A

Presentando nuestro recientemente enviado PCB que está hecho de material RF-30A.El PCB RF-30A es un laminado de cerámica orgánica de vanguardia diseñado específicamente para aplicaciones comerciales de microondas y radiofrecuencia de gran volumenFabricado con la experiencia de Taconic en tecnología de relleno cerámico y recubrimiento PTFE, este PCB es el epítome de calidad y rendimiento.

Con un refuerzo de vidrio tejido, el RF-30A cuenta con propiedades eléctricas y mecánicas excepcionales que superan las expectativas incluso de los diseñadores más exigentes.Su sustrato dieléctrico de baja pérdida, junto con una lámina de cobre de perfil bajo, garantiza propiedades eléctricas estables, lo que resulta en niveles mejorados de PIMD y una menor pérdida de inserción a través de un ancho de banda amplio.

La estabilidad de RF-30A se extiende más allá de su rendimiento eléctrico.Los componentes de RF están protegidos de factores externos, garantizando su longevidad y fiabilidad.

Un aspecto crítico de RF-30A es su excepcional resistencia a la cáscara para 1/2 onza y 1 onza de cobre RT, lo que lo convierte en una opción ideal para procesos de reelaboración o de reflujo repetido.su tasa de absorción de humedad ultrabaja y tangente de pérdida estable contribuyen a minimizar el cambio de faseEl movimiento dimensional se reduce significativamente, lo que resulta en propiedades estables de fase e impedancia en un amplio rango de frecuencias.

RF-30A se ha optimizado meticulosamente con cerámica para lograr una CTE de eje Z baja, mejorando la confiabilidad de los agujeros revestidos (PTH) y simplificando la fabricación de circuitos multicapa.Estas propiedades contribuyen aún más a un rendimiento PIMD estable, asegurando que sus diseños de RF funcionen sin errores.

Características clave:
- DK de 2,97 +/- 0,05 a 1,9 GHz y 23°C
- Factor de disipación de 0,0013 a 1,9 GHz/23°C
- Conductividad térmica de 0,42 W/m/K
- CTE: eje X - 8 ppm/°C, eje Y - 11 ppm/°C, eje Z - 60 ppm/°C
- Densidad (gravedad específica) de 2,16 g/cm3

Beneficios sin igual:
- Valores de PIM excelentes en PCB (medidos a menos de -160 dBc)
- Mejora de la calidad de la PTH
- Propiedades mecánicas estables
- Es estable a altas frecuencias.
- Es estable a altas temperaturas
- Baja absorción de humedad
- Excelente resistencia a la peeling
- Relación precio/rendimiento

Las especificaciones técnicas:
- PCB de acumulación: PCB rígido de 2 capas
- Capa de cobre 1: 35 μm
- RF-30A Núcleo: 0.508 mm (20 mil)
- Capa de cobre 2: 35 μm

Detalles de la construcción del PCB:
- Las dimensiones de los tableros: 102,02 mm x 65,54 mm (1 PCS), +/- 0,15 mm
- Traza mínima / espacio: 4/5 mils.
- Tamaño mínimo del agujero: 0,35 mm
- No hay vías ciegas.
- espesor de los cartones acabados: 0,6 mm
- Peso de Cu acabado: 1 oz (1,4 ml) de capas exteriores
- espesor del revestimiento: 20 μm
- acabado de superficie: cobre desnudo
- La pantalla de seda superior: no
- Escrima de seda en el fondo: no
- Máscara de soldadura superior: no
- Máscara de soldadura inferior: no
- 100% Prueba eléctrica utilizada antes del envío

Las estadísticas de PCB:
- Componentes: 37
- Total de almohadillas: 102
- Las almohadillas a través del agujero: 71
- Las almohadillas SMT superiores: 31
- Pads SMT de abajo: 0
- Vias: 59
- Las redes: 4.

Nuestro PCB RF-30A está equipado con el diseño Gerber RS-274-X y cumple con el estándar IPC-Clase-2, garantizando el más alto nivel de calidad y fiabilidad.este PCB es la solución ideal para una amplia gama de aplicaciones incluyendo antenas, componentes pasivos de RF y amplificadores de potencia.

Desata el poder de la tecnología RF con nuestro PCB RF-30A y experimenta un rendimiento y una fiabilidad sin precedentes.
