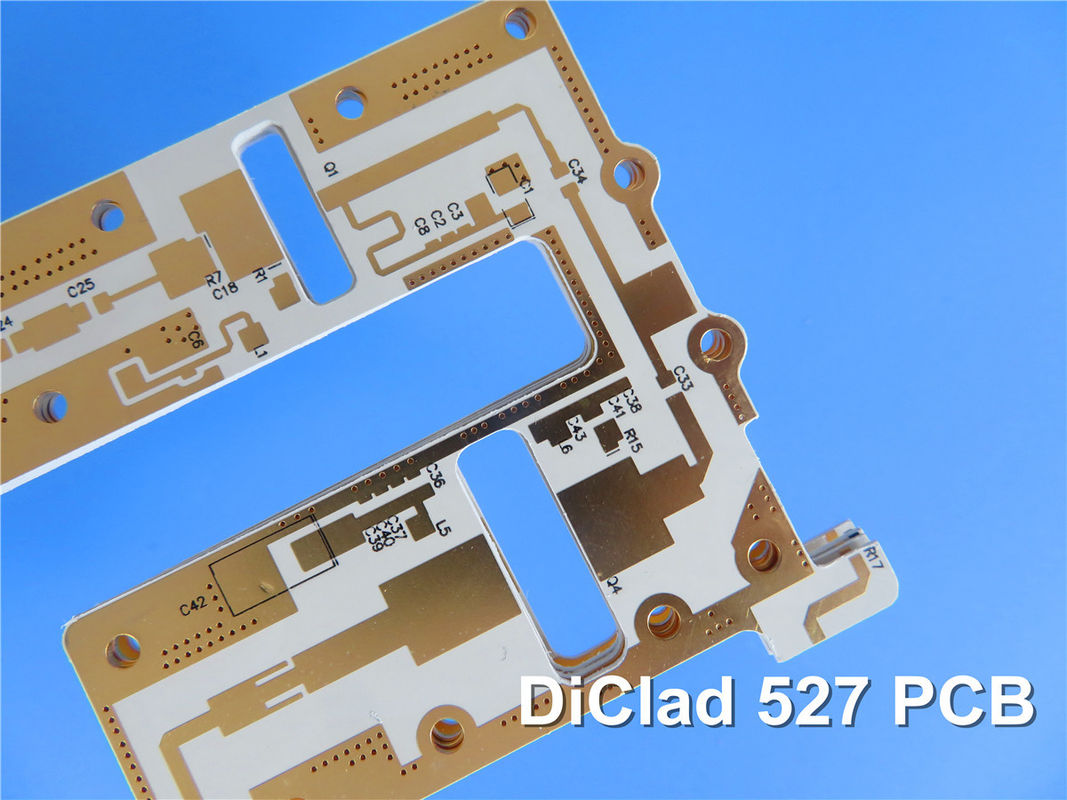

2L 20mil DiClad 527 placa de PCB con soldadura verde y serigrafía blanca

Presentamos nuestro reciente PCB, construido con el excepcional DiClad 527 laminado de Rogers.El material compuesto a base de PTFE ofrece un rendimiento excepcional como sustrato de placa de circuito impresoCon una mayor proporción de refuerzo de fibra de vidrio por contenido de PTFE, DiClad 527 proporciona un rango de constante dieléctrica (Dk) más amplio, una estabilidad dimensional superior y un registro preciso.

Características clave:
- DK de 2,4 a 2,6 a 10 GHz y 1 MHz, 50% RH, garantizando una transmisión fiable de la señal.
- Factor de disipación de 0,0017 a 10 GHz y 0,0010 a 1 MHz, 50% RH, minimizando la pérdida de señal.
- TcDK de -153 ppm/°C en el rango de -10°C a 140°C a 10 GHz, manteniendo la estabilidad sobre las variaciones de temperatura.
- Baja absorción de humedad del 0,03%, reduciendo el impacto de la humedad en el rendimiento.
- CTE en el eje X de 14 ppm/°C, eje Y de 21 ppm/°C y eje Z de 173 ppm/°C, ofreciendo una excelente estabilidad dimensional.

Beneficios:
- Tangente de pérdida extremadamente baja, asegurando una distorsión mínima de la señal y maximizando la integridad de la señal.
- Excelente estabilidad dimensional, manteniendo la integridad del PCB en condiciones variables.
- Uniformidad del rendimiento del producto, garantizando resultados consistentes y fiables.
- Propiedades eléctricas muy uniformes en todas las frecuencias, lo que permite un rendimiento constante.
- Un rendimiento mecánico constante, que garantiza la fiabilidad en aplicaciones exigentes.
- Excelente resistencia química, protegiendo el PCB de las sustancias corrosivas.
- Dk estable en un amplio rango de frecuencias, manteniendo la integridad de la señal en varias frecuencias.
- Bajas pérdidas de circuito a alta frecuencia, optimizando el rendimiento en aplicaciones de alta velocidad.
- Desviación insignificante del rendimiento causada por ambientes de alta humedad, que garantiza la estabilidad en condiciones difíciles.

Este PCB es una placa rígida de 2 capas con un espesor de capa de cobre de 35 μm en ambos lados. El núcleo del material DiClad 527 mide 0.508 mm (20 mil).permitiendo un amplio espacio para el diseño de su circuitoCon un espacio mínimo de 5/4 milímetros y un tamaño de agujero mínimo de 0.3 mm, puede lograr una ruta precisa y una colocación eficiente de componentes.

El espesor de la placa terminada es de 0.6 mm, y el peso de cobre terminado es de 1 oz (1.4 mils) en las capas exteriores.El acabado de la superficie es ENIG (oro de inmersión de níquel sin electro), proporcionando una excelente soldadura y resistencia a la corrosión. La serigrafía superior es blanca, lo que facilita la fácil identificación de los componentes. La serigrafía inferior no está incluida,ofrecer una apariencia limpia y profesionalLa máscara de soldadura superior es verde, mientras que la máscara de soldadura inferior no se aplica, lo que permite la soldadura personalizada y el reelaboración si es necesario.

Cada PCB se somete a una prueba eléctrica del 100% antes del envío para garantizar una calidad y fiabilidad excepcionales.un estándar de la industria ampliamente aceptadoEste PCB cumple con los estándares IPC-Clase 2, cumpliendo con los requisitos de fabricación de alta calidad.

El PCB DiClad 527 está disponible en todo el mundo, garantizando la accesibilidad para los clientes de todo el mundo.redes comerciales de matriz por fases, antenas de estación base de baja pérdida, sistemas de guía, antenas de radio digital, filtros, acopladores y LNA.

Descubra el impacto transformador de la DiClad 527 PCB en sus proyectos electrónicos, ya que permite a su proyecto con un rendimiento sin igual, confiabilidad sin igual,y excepcional estabilidad dimensional.
