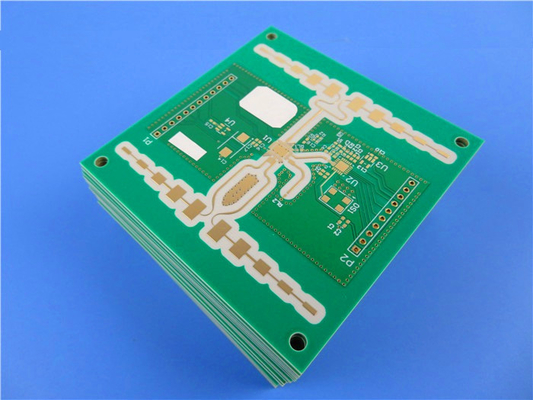

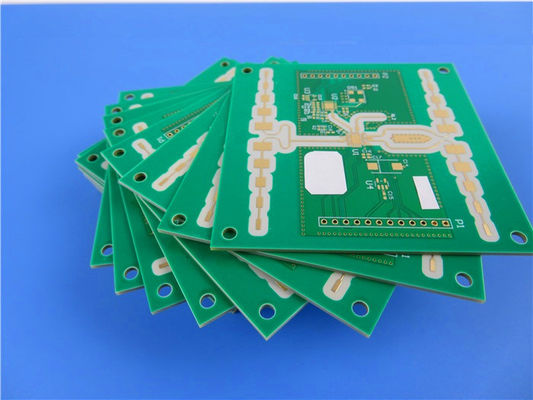

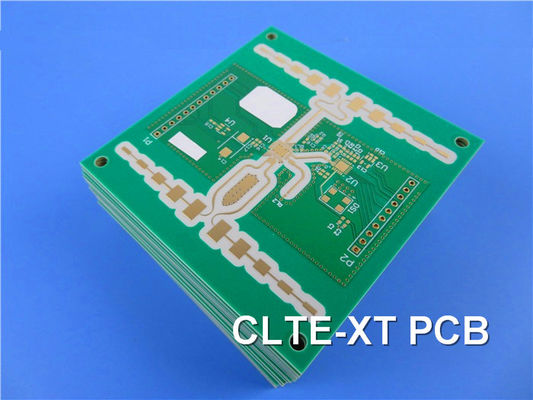

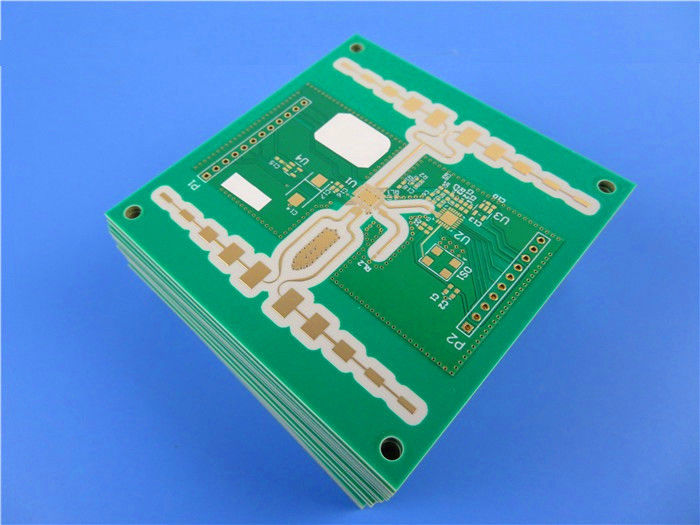

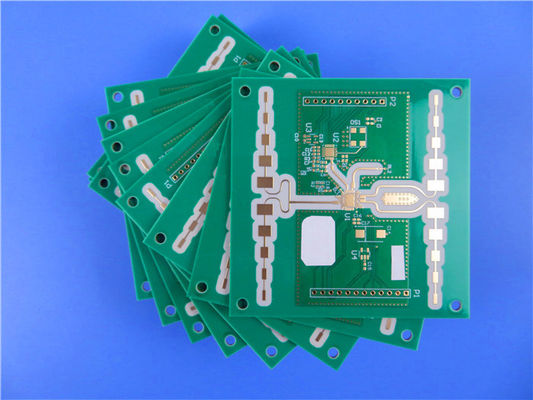

20mil Rogers CLTE-XT PCB 2 capas de circuitos rígidos con inmersión de plata

Presentamos nuestro reciente PCB fabricado con el material CLTE-XT de Rogers, suministrado para proporcionar un rendimiento y una fiabilidad excepcionales, el laminado CLTE-XT combina un micro relleno cerámico dispersoPTFEEsta composición única ofrece la menor pérdida de inserción, mejor tangente de pérdida y una estabilidad dimensional superior en su clase.

El PCB CLTE-XT cuenta con una constante dieléctrica (DK) de 2,94 a 10GHz, 23°C @ 50% RH, lo que garantiza una transmisión de señal precisa y minimiza la pérdida de señal.23°C @ 50% de HRC, este PCB ofrece una excelente integridad de la señal, manteniendo la calidad de sus señales eléctricas.

Una de las ventajas más destacadas del material CLTE-XT es su estabilidad dimensional, que presenta un bajo coeficiente de expansión térmica (CTE) con un coeficiente de expansión térmica en el eje X de 12,7 ppm/°C y en el eje Y de 13.7 ppm/°CEsta estabilidad dimensional garantiza la fiabilidad y la integridad del PCB, incluso en condiciones de temperatura variables.

El PCB CLTE-XT ofrece numerosas ventajas para los diseños electrónicos. Proporciona una fiabilidad de agujero a través de alta capa, garantizando conexiones eléctricas seguras.puede confiar en resultados consistentes a través de múltiples series de producciónAdemás, el material CLTE-XT reduce las pérdidas de circuito sin comprometer la estabilidad dimensional, lo que conduce a un rendimiento optimizado.Su constante dieléctrica estable con cambios de temperatura también minimiza la tensión en los dispositivos activos cerámicos, mejorando su fiabilidad.

Este PCB es una placa rígida de 2 capas con un espesor de capa de cobre de 35 μm en ambos lados. El núcleo del material CLTE-XT mide 0.508 mm (20 mil).proporcionando suficiente espacio para el diseño de su circuitoCon un espacio mínimo de 4/5 milímetros y un tamaño mínimo de agujero de 0,4 mm, puede lograr una ruta compleja y precisa, lo que permite una colocación y ensamblaje eficientes de componentes.

Este PCB tiene un espesor de placa terminado de 0,6 mm y un peso de cobre terminado de 1 oz (1,4 mil) en las capas exteriores.El acabado de la superficie es de plata de inmersión, ofreciendo una excelente soldadura y resistencia a la corrosión.

La pantalla de seda superior es blanca, lo que facilita la fácil identificación de los componentes. La pantalla de seda inferior no está incluida para una apariencia limpia y profesional.mientras no se aplica la máscara de soldadura inferior, lo que permite la soldadura personalizada y el reelaboramiento según sea necesario.

Para garantizar una calidad y fiabilidad excepcionales, cada PCB se somete a una prueba eléctrica del 100% antes del envío.un estándar ampliamente aceptado en la industriaEl PCB CLTE-XT cumple con los estándares IPC-Clase 2, asegurando una fabricación de alta calidad.

El PCB CLTE-XT está disponible en todo el mundo, lo que garantiza la accesibilidad para los clientes de todo el mundo.incluidos los sistemas avanzados de asistencia al conductor (ADAS), antenas de parche, antenas de matriz en fase y amplificadores de potencia.

Experience the superior performance and reliability of the CLTE-XT PCB in your electronic projects and unlock the full potential of your designs with its exceptional signal integrity and dimensional stability.
