| Alta luz: | Placa de circuito de PCB de inmersión de oro,Substratos de PCB de doble cara CER-10,PCB de doble cara 25 mil |
||
|---|---|---|---|
Presentamos nuestro último PCB, construido con el excepcional material CER-10.Este PCB aprovecha la experiencia de Taconic en tecnología de relleno cerámico y fibra de vidrio PTFE recubiertaCon su composición única, el PCB CER-10 ofrece una notable resistencia a la unión interlaminaria, alta resistencia a la soldadura y una mínima absorción de humedad.
El revestimiento de vidrio tejido del material CER-10 garantiza una excelente estabilidad dimensional y una mayor resistencia a la flexión.lo que lo convierte en una opción confiable incluso en entornos térmicos extremos.
| Propiedad | Método de ensayo | Unidad | Valor | Unidad | Valor |
| Constante dieléctrica (nominal) | IPC-TM-650 2.5.5.6 | 10 | 10 | ||
| Factor de disipación 10 GHz | IPC-TM-650 2.5.5.5.1 | 0.0035 | 0.0035 | ||
| Absorción de humedad | IPC-TM-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Descomposición dieléctrica | IPC-TM-650 2.5.6 | el kV | 44 | el kV | 44 |
| Resistencia por volumen | IPC-TM-650 2.5.17.1 | Mohm/cm | 2.1 x 108 | Mohm/cm | 2.1 x 108 |
| Resistencia de la superficie | IPC-TM-650 2.5.17.1 | ¿ Qué es eso? | 1.1 x 109 | ¿ Qué es eso? | 1.1 x 109 |
| Resistencia al arco | IPC-TM-650 2.5.1 | En segundos | > 180 | En segundos | > 180 |
| Fuerza de flexión (MD) | Las demás partidas | el psi | 16500 | N/mm2 | 114 |
| Fuerza de flexión (CD) | Las demás partidas | el psi | 15500 | N/mm2 | 107 |
| Resistencia a la tracción (MD) | Las demás partidas | el psi | 7700 | N/mm2 | 53 |
| Resistencia a la tracción (CD) | Las demás partidas | el psi | 6700 | N/mm2 | 46 |
| Resistencia a la exfoliación | IPC-TM-650 2.4.8 | Libras por pulgada lineal | 9 | N/mm | 1.61 |
| Estabilidad dimensional (MD) | IPC-TM-650 2.4.39 | en/en | - No hay nada.0002 | el número de puntos de referencia | - No hay nada.0002 |
| Estabilidad dimensional (CD) | IPC-TM-650 2.4.39 | en/en | - No hay nada.0003 | el número de puntos de referencia | - No hay nada.0003 |
| Densidad (gravedad específica) | G/cm3 | 3.05 | G/cm3 | 3.05 | |
| Conductividad térmica | Las demás partidas | El valor de las emisiones de CO2 | 0.63 | El valor de las emisiones de CO2 | 0.63 |
| CTE (x-y) | Se aplicarán los siguientes requisitos: | ppm/°C | 13 y 15 | ppm/°C | 13 y 15 |
| CTE (z) | Se aplicarán los siguientes requisitos: | ppm/°C | 46 | ppm/°C | 46 |
| Desgasificación (%TML) | Las demás partidas | % | 0.02 | % | 0.02 |
| Desgasificación (% CVCM) | Las demás partidas | % | 0.01 | % | 0.01 |
| Desgasificación (% WVR) | Las demás partidas | % | 0.01 | % | 0.01 |
| Calificación de inflamabilidad | Sección 94 | V-0 | V-0 |
Con una constante dieléctrica de 10 +/- 0,05 a 10 GHz/23°C y un factor de disipación de 0,0035 a 10 GHz/23°C, el PCB CER-10 garantiza una transmisión de señal precisa y eficiente,minimizar la pérdida de señalSu conductividad térmica de 0,63 W/mK permite una disipación de calor eficaz, lo que permite al PCB funcionar de manera óptima en condiciones térmicas exigentes.
Una de las principales ventajas del laminado CER-10 es su baja tasa de absorción de humedad de 0.02%, lo que garantiza que el PCB permanezca duradero y fiable, incluso en ambientes húmedos,manteniendo propiedades eléctricas constantes a lo largo del tiempoAdemás, el material CER-10 presenta un coeficiente de expansión térmica (CTE) de 13 ppm/°C en el eje X, 15 ppm/°C en el eje Y y 46 ppm/°C en el eje Z,ofreciendo una excelente estabilidad dimensional y un rendimiento fiable de perforado.
Las propiedades excepcionales del sustrato CER-10 aportan una serie de beneficios a sus diseños electrónicos.Mientras que su baja absorción de humedad protege contra posibles dañosLa mayor estabilidad dimensional y la baja expansión del eje Z contribuyen a la integridad a largo plazo del PCB, lo que lo hace adecuado para diversas aplicaciones.
Con una DK estable sobre la frecuencia y la capacidad de manejar entornos térmicos extremos, el PCB CER-10 abre posibilidades para la miniaturización de circuitos.permitiendo una utilización optimizada del espacio en sus diseñosAdemás, el refuerzo de vidrio tejido aumenta la resistencia a la flexión del PCB, proporcionando resistencia y durabilidad para soportar tensiones mecánicas.
Este PCB está construido como un PCB rígido de 2 capas con un espesor de capa de cobre de 35 μm en ambos lados.proporcionando una base confiable para sus conjuntos electrónicosLas dimensiones de la placa miden 95 mm x 89 mm, ofreciendo un amplio espacio para el diseño de circuitos.facilitar la colocación y el montaje eficientes de los componentes.
| Material de los PCB: | Laminado de cerámica orgánica a base de refuerzo de vidrio tejido. |
| Nombramiento: | El CER-10 |
| Constante dieléctrica: | 10 |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: | 25 mil (0,635 mm), 30 mil (0,762 mm), 47 mil (1,194 mm), 50 mil (1,27 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Copro desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión y OSP, etc. |

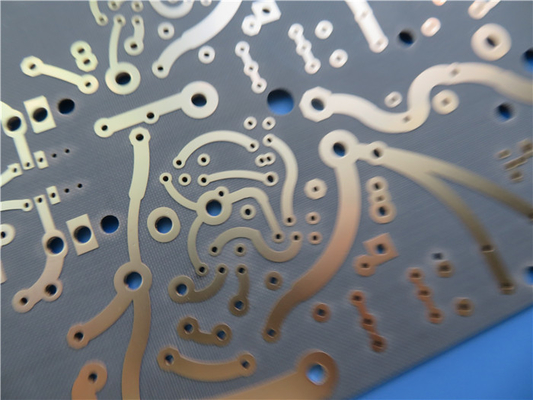

En términos de acabado, este PCB tiene un espesor de placa terminado de 0,8 mm y un peso de Cu terminado de 1 onza (1,4 mil) en las capas exteriores.Las vías tienen un grosor de revestimiento de 20 μm para conexiones eléctricas fiablesEl acabado de la superficie es un oro de inmersión, que proporciona una excelente solderabilidad y resistencia a la corrosión.mientras que la pantalla de seda inferior no está incluidaLas máscaras de soldadura superior e inferior tampoco se aplican, lo que permite soldar y volver a trabajar según sea necesario.
Cada PCB se somete a una prueba eléctrica del 100% antes del envío, lo que garantiza una calidad y fiabilidad excepcionales.un estándar ampliamente aceptado en la industriaEste PCB cumple con las normas IPC-Clase 2, cumpliendo con los requisitos para una fabricación de alta calidad.
Este PCB está disponible en todo el mundo, lo que lo hace accesible a los clientes de todo el mundo.filtros y acopladoresExperimenta el poder del PCB CER-10 en tus proyectos electrónicos.y liberar todo el potencial de sus diseños con su rendimiento excepcional y fiabilidad.
