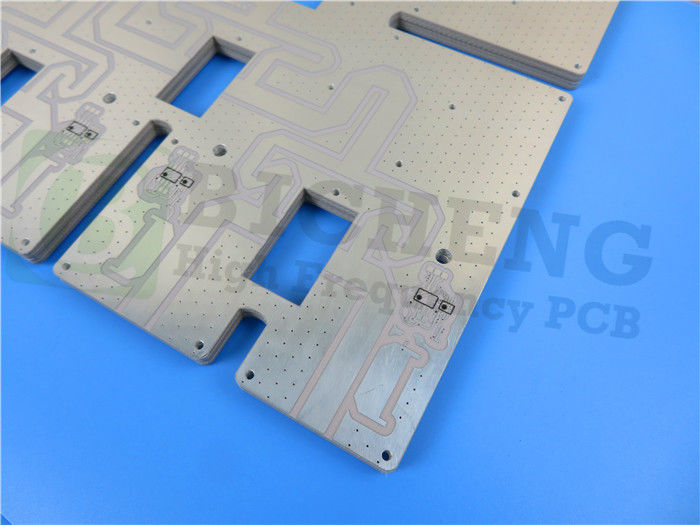

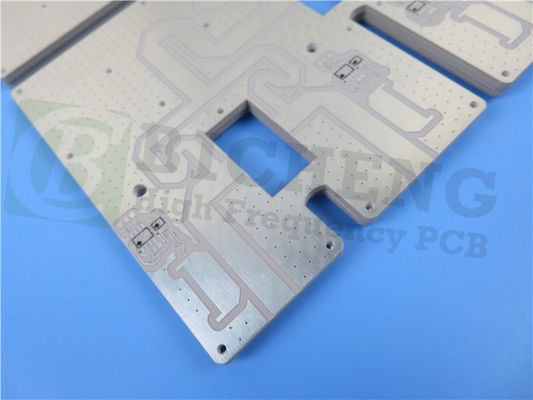

2 capas de PCB RF basadas en 30 mil AD350A Substrato con inmersión de plata

Este es un PCB de RF (Radio Frequency) que utiliza el sustrato AD350A. El sustrato AD350A es un material especializado hecho de fibra de vidrio tejida reforzada, cerámica llena, compuesto a base de PTFE.Este sustrato está diseñado específicamente para aplicaciones de alta potencia, ofrece una alta conductividad térmica y un bajo coeficiente de expansión térmica (CTE). sobresale en entornos con temperaturas extremas y prioriza el rechazo del calor.

El sustrato AD350A presenta varias características notables: mantiene una constante dieléctrica bien controlada de 3,5 -/- 0,05 a 10 GHz/23 ° C, lo que garantiza una transmisión de señal confiable.Con una tangente de baja pérdida de 0.003 a 10 GHz, 23 °C @ 50% RH, minimiza la pérdida de señal y preserva la integridad de la señal. El bajo coeficiente de expansión térmica del eje Z del sustrato de 35 ppm/°C proporciona estabilidad térmica,mientras que su temperatura de descomposición (Td) supera los 500°CEl material también cuenta con una tasa de absorción de humedad del 0,1%, conservando un rendimiento de RF constante incluso en ambientes húmedos.Valores de ETC controlados en el eje X (18 ppm/°C), el eje Y (18 ppm/°C) y el eje Z (63 ppm/°C) contribuyen a un rendimiento fiable y estable.el sustrato AD350A ofrece un excelente rendimiento de intermodulación pasiva (PIM) con calificaciones de -159dBC a 30 mil y -163dBC a 60 milSu conductividad térmica de 0,44 W/m-K facilita una disipación de calor eficiente.

Esta pila de PCB consta de dos capas. Copper_layer_1, con un grosor de 35 μm, sirve como primera capa. El sustrato AD350A, con un grosor de 0,762 mm (30 mil), está situado en el medio..Por último, existe la capa de cobre_2, también con un grosor de 35 μm, que sirve como la capa superior.

Los detalles de construcción de este PCB indican sus especificaciones. Las dimensiones del tablero son 102.02 mm x 65.54 mm con una tolerancia de +/- 0.15 mm.Cuenta con un espacio mínimo de 4/4 milímetros y un tamaño mínimo de agujero de 0Este PCB no incorpora vías ciegas. El espesor de la placa terminada es de 0.8 mm, y el peso de cobre terminado en las capas exteriores es de 1 oz (1.4 mils).El acabado de la superficie se logra a través de la inmersión de plataEs importante destacar que no hay una pantalla de seda superior o inferior ni una máscara de soldadura en este PCB. Antes del envío, se realiza una prueba eléctrica del 100% para garantizar su funcionalidad.

En términos de estadísticas, este PCB tiene 54 componentes con un total de 123 almohadillas.mientras que 33 almohadillas son para componentes de tecnología de montaje de superficie superior (SMT)El PCB utiliza 76 vías para establecer conexiones y soporta tres redes.

La ilustración de este PCB se suministra en formato Gerber RS-274-X y se adhiere al estándar aceptado de IPC-Clase-2.

Este PCB de RF basado en el sustrato AD350A está disponible en todo el mundo y encuentra aplicaciones típicas en varias industrias, incluidos los sistemas de antenas de estaciones base de infraestructura celular,sistemas de antena telemática para automóviles, y sistemas comerciales de antenas de radio por satélite.
