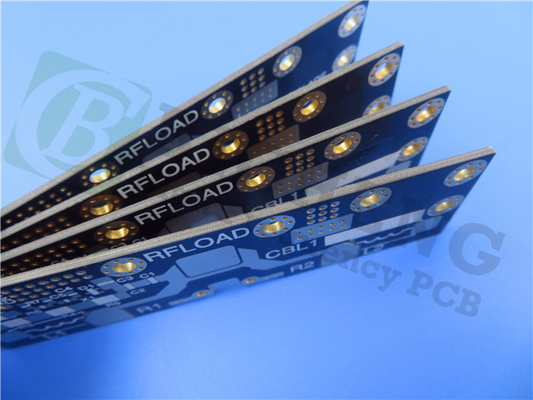

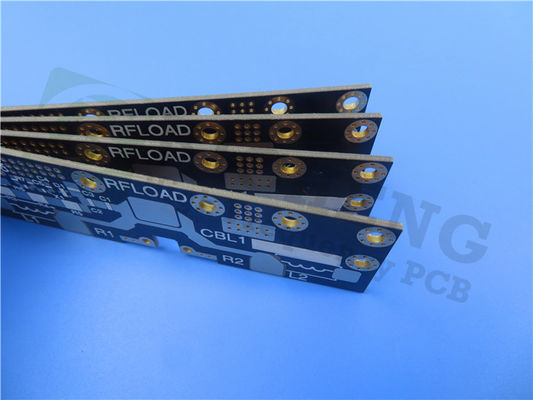

30 mil PCB RF de doble capa basado en sustrato AD300D con plata de inmersión

Presentamos nuestro PCB RF de vanguardia, meticulosamente fabricado usando el innovador material AD300D de Rogers.PTFE reforzado con vidrio con propiedades eléctricas excepcionales, lo que lo convierte en la mejor opción para aplicaciones de RF que exigen un rendimiento y una fiabilidad de primer nivel.

El material AD300D es un cambio de juego en el mundo de los PCB de RF. Su composición de PTFE cerámica, reforzada con vidrio, asegura una constante dieléctrica baja y estrictamente controlada,Minimizar la pérdida de señal y maximizar la eficiencia de transmisiónCon una excelente respuesta PIM (intermodulación pasiva), este material garantiza una calidad de señal impecable, incluso en los entornos de RF más exigentes.No sólo ofrece características eléctricas superiores, pero también proporciona una solución rentable, mejorando tanto el rendimiento eléctrico como el mecánico sin romper el banco.

Hemos aprovechado las propiedades excepcionales del material AD300D para crear un PCB de RF que supera las expectativas con una constante dieléctrica de 2.94 (± 0.05) a 10 GHz/23 °C,este PCB asegura un rendimiento eléctrico preciso y constanteSu baja tangente de pérdida de 0,0021 a 10 GHz y 23 °C, con una humedad relativa del 50%, garantiza una mínima distorsión de la señal y una máxima fidelidad de la señal.El PCB AD300D tiene una impresionante temperatura de descomposición (Td) superior a 500 °CCon una tasa de absorción de humedad de sólo el 0,04%, se mantiene estable y fiable en ambientes húmedos.Los valores de CTE de 24 ppm/°C (eje X), 23 ppm/°C (eje Y) y 98 ppm/°C (eje Z) proporcionan una estabilidad dimensional excepcional, contribuyendo a un rendimiento constante y fiable.Con un bajo PIM de -159dBC a 30 millas y una conductividad térmica de 0.37 W/m-K a 100 °C, este PCB realmente se destaca en el ámbito de RF.

El PCB RF basado en AD300D aporta una multitud de beneficios a la mesa. Su amplia gama de aplicaciones muestra su versatilidad y adaptabilidad a varios sistemas RF.Las capacidades mejoradas de manejo de energía aseguran una transferencia de energía eficiente, mientras que las propiedades de baja pérdida resultan en una mayor eficiencia de la antena, optimizando el rendimiento general del sistema.garantizar la fiabilidad y la facilidad de uso.

Este PCB RF, elaborado con precisión, presenta una construcción rígida de 2 capas.y otra capa de cobre (35 μm)Las dimensiones de las placas miden 53,18 mm x 56,04 mm, con una tolerancia de +/- 0,15 mm. Este PCB admite un espacio mínimo de 5/5 mil y un tamaño mínimo de agujero de 0,25 mm.No incluye vías ciegasCon un espesor de placa terminada de 0,8 mm y un peso de cobre terminado de 1 oz (1,4 mil) para las capas exteriores, este PCB logra el equilibrio perfecto entre durabilidad y rendimiento.La superficie del PCB está terminada con plata de inmersiónAdemás, no cuenta con serigrafías ni máscaras de soldadura, ni en la parte superior ni en la inferior.Cada PCB se somete a una prueba eléctrica rigurosa del 100% antes del envío..

Equipado con 16 componentes y un total de 33 pastillas, nuestro PCB RF satisface una variedad de requisitos de diseño.Aunque no hay almohadillas SMT de abajo, el PCB cuenta con 31 vías y soporta 2 redes.

Cumpliendo con los estándares IPC-Clase-2, nuestros PCB RF garantizan una fabricación y un rendimiento superiores.proporcionando a los clientes de todo el mundo acceso a sus características excepcionales y rendimiento RF sin precedentes.

Desbloquee todo el potencial de sus aplicaciones de RF con los PCB de RF basados en AD300D.o antenas de radio por satélite comerciales, nuestro PCB es el pináculo de la excelencia de RF, asegurando soluciones confiables y de alto rendimiento que empujan los límites de lo que es posible en el mundo de RF.
