Alta luz: | Laminados cerámicos de hidrocarburos Substratos de PCB,PCB de alta frecuencia 1 oz,Materiales de PCB de alta frecuencia de inmersión en oro |
---|
Nuestro nuevo producto es un PCB rígido de 2 capas, meticulosamente construido para satisfacer las demandas de aplicaciones sensibles al rendimiento.un material de hidrocarburos/cerámica/vidrio tejido reconocido por sus propiedades excepcionales en el funcionamiento de alta frecuencia.
Con una constante dieléctrica (DK) de 3,48 +/- 0,05 a 10 GHz/23°C y un factor de disipación de 0,0037 a la misma frecuencia y temperatura, se consiguen bajas pérdidas y un excelente rendimiento eléctrico,que lo hace adecuado para aplicaciones que requieren frecuencias de funcionamiento más altasEl coeficiente térmico de er (TcDK) oscila entre +50 ppm/°C en un rango de -100 a 250°C, garantizando estabilidad en un amplio rango de temperaturas.proporcionar robustez en diversos entornosAdemás, se muestra una tasa de absorción de humedad de sólo 0,05%.
Propiedad | RO4835 | Dirección | Unidades | Condición | Método de ensayo |
Constante dieléctrica,ε Proceso | 3.48 ± 0.05 | Z. | - | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
Constante dieléctrica,εDiseño | 3.66 | Z. | - | de 8 a 40 GHz | Método de longitud de fase diferencial |
Factor de disipación | 0.0037 | Z. | - | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 |
Coeficiente térmico de ε | + 50 | Z. | ppm/°C | -100°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistencia por volumen | 5 por 108 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
Resistencia de la superficie | 7 por 108 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
Fuerza eléctrica | 30.2 ((755) | Z. | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
Modulo de tracción | 7780 ((1128) | Y | MPa (ksi) | NT1 el trabajo | Las demás partidas |
Resistencia a la tracción | Las demás: | Y | MPa (ksi) | NT1 el trabajo | Las demás partidas |
Fuerza de flexión | 186 (27) | En el caso de los vehículos de motor | IPC-TM-650 2.4.4 | ||
Estabilidad dimensional | El valor de las emisiones5 | X, Y | Muestra de las condiciones de funcionamiento (millas/pulgada) |
después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
Coeficiente de expansión térmica | 10 12 31 |
X. Y Z. |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
Td el año | 390 | °C TGA | Las demás partidas | ||
Conductividad térmica | 0.66 | El valor de las emisiones de CO | 80 °C | Las demás partidas | |
Absorción de humedad | 0.05 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
Densidad | 1.92 | Gm/cm3 | 23°C | Las demás partidas | |
Resistencia de la cáscara de cobre | 0.88 (5.0) | N/mm (pli) | después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
Flamabilidad | V-0 | Sección 94 | |||
Proceso libre de plomo compatible | - ¿ Qué? |
Una serie de características notables distingue nuestro PCB de los materiales de microondas termoestable típicos.lo que lo hace ideal para aplicaciones exigentes con grandes volúmenesLas líneas de transmisión de impedancia controladas se logran debido a la estrecha tolerancia constante dieléctrica.Baja expansión del eje Z garantiza un revestimiento confiable a través de los agujeros, mientras que el bajo coeficiente de expansión en el plano mantiene la estabilidad en un amplio rango de temperaturas de procesamiento de circuitos.garantizar la fiabilidad a largo plazo.

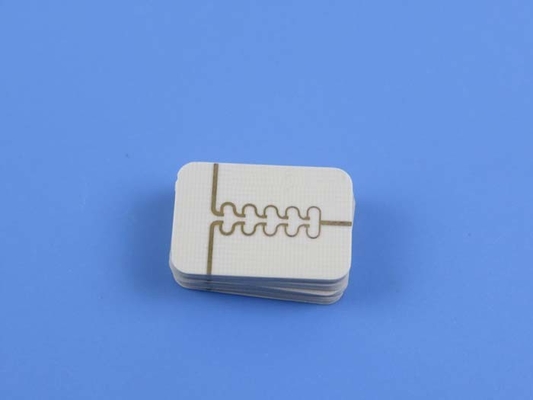

Este PCB está construido con una capa de cobre de 35 μm, un núcleo Rogers RO4835 de 0,168 mm (6,6 mil) y otra capa de cobre de 35 μm, lo que resulta en una estructura robusta y confiable.
Material de los PCB: | Laminados cerámicos de hidrocarburos |
Nombramiento: | RO4835 |
Constante dieléctrica: | 3.48 (10 GHz) |
Factor de disipación | 0.0037 (10 GHz) |
Número de capas: | PCB de doble cara, PCB multicapa, PCB híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
espesor dieléctrico (cobre ED) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) y otras fuentes |
espesor dieléctrico (cobre LoPro) | 4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542) |
Tamaño del PCB: | ≤ 400 mm x 500 mm |
Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
El acabado de la superficie: | cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc. |
Los detalles de construcción incluyen dimensiones precisas de 5 mm x 9 mm con una tolerancia de +/- 0,15 mm. Se especifica un espacio mínimo de 4/4 mil y un tamaño mínimo de agujero de 0,2 mm.La ausencia de vías ciegas simplifica el proceso de fabricaciónCon un espesor de placa terminada de 0.3 mm y un peso de cobre de 1 oz (1.4 mils) en las capas exteriores, el PCB logra un equilibrio entre durabilidad y diseño ligero.El espesor del revestimiento por vía mide 20 μmEl acabado de la superficie es de oro de inmersión, proporcionando una excelente conductividad y resistencia a la corrosión.
Antes del envío, cada PCB se somete a una rigurosa prueba eléctrica del 100%, asegurando su fiabilidad y el cumplimiento de los estándares de calidad.El cumplimiento de la norma IPC-Clase-2 garantiza un rendimiento y una durabilidad constantes.
Este PCB ofrece versatilidad con sus estadísticas, incluido 1 componente, 3 pastillas totales, 2 pastillas a través del agujero, 1 pastilla de tecnología de montaje de superficie superior (SMT), 0 pastillas SMT inferiores, 2 vías y 1 red.La obra de arte se suministra en el formato Gerber RS-274-X, compatibles con los procesos de fabricación estándar.
Nuestro producto está disponible en todo el mundo, lo que permite a los clientes de todo el mundo beneficiarse de su rendimiento excepcional.sistemas de microondas punto a punto, amplificadores de potencia, radar de matriz de fases y componentes de RF.
Para cualquier consulta técnica o más información, no dude en ponerse en contacto con nuestro equipo dedicado en sales10@bichengpcb.com.garantizar su satisfacción con nuestros productos.
