| Alta luz: | Placa de PCB de hidrócarburo reforzada con vidrio tejido,Substratos de PCB rígidos de 2 capas,30 milímetros de placa de PCB rígida |
||
|---|---|---|---|

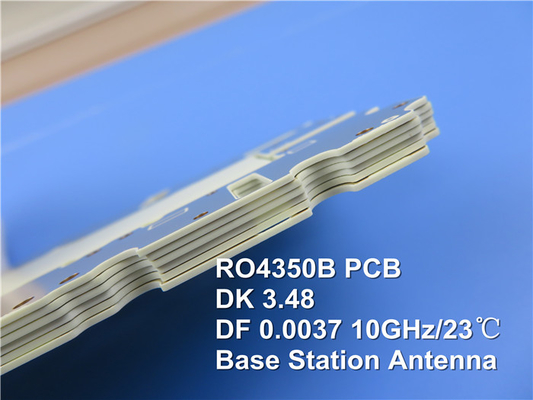

Presentamos nuestros PCBs de vanguardia construidos en sustratos RO4350B de Rogers, suministrados para un rendimiento y fiabilidad excepcionales.este PCB ofrece una amplia gama de características y beneficios que lo hacen ideal para aplicaciones electrónicas avanzadas.
Los sustratos de PCB están construidos con hidrocarburos/cerámicas reforzadas con vidrio tejido Rogers RO4350B, que proporcionan propiedades eléctricas sobresalientes.05 a 10 GHz y un factor de disipación de 0.0037 a 10 GHz, este PCB permite aplicaciones con frecuencias de funcionamiento más altas y ofrece baja tolerancia dieléctrica y pérdida.
| RO4350B Valor típico | |||||
| Propiedad | No se incluyen en la lista. | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.48 ± 0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.66 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0037 0.0031 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 50 | Z. | ppm/°C | - 50 años°Chasta 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 1.2 x 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 5.7 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo de tracción | 16, 767 ((2,432) 14,153 ((2,053) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | 203,29,5 El número de personas afectadas |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 255 El número de personas |
MPa - ¿ Qué pasa? |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones5 | X, Y | Muestra de las condiciones de funcionamiento (mil/pulgada) |
después de etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 10 12 32 |
X. Y Z. |
ppm/°C | - 55 años°Chasta el 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °CTMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el año | 390 | °CTGA | Las demás partidas | ||
| Conductividad térmica | 0.69 | Se trata de una serie deo- ¿ Qué? | 80°C | Las demás partidas | |
| Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
| Densidad | 1.86 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 0.88 5.0 |
N/mm - ¿ Qué pasa? |
después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
| Flamabilidad | (3) ElV-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Una de las principales ventajas de este PCB es su excelente estabilidad de propiedades eléctricas a través de diferentes frecuencias,que lo hace adecuado para líneas de transmisión de impedancia controlada y el diseño repetible de filtrosLos laminados RO4350B también presentan un bajo coeficiente térmico de constante dieléctrica, lo que garantiza una excelente estabilidad dimensional incluso en ambientes térmicos exigentes.
La baja expansión del eje Z del sustrato garantiza un revestimiento confiable a través de agujeros,mientras que el bajo coeficiente de expansión en el plano asegura la estabilidad en todo el rango de temperaturas de procesamiento del circuito.
Este producto, suministrado como un PCB rígido de 2 capas, proporciona una solución confiable y rentable para diseños electrónicos.Cuenta con un espesor de capa de cobre de 35 μm en ambos lados y un grosor de núcleo Rogers 4350B de 0.762 mm (30 mil). El mínimo de traza/espacio es de 4/4 mil, y el tamaño mínimo del agujero es de 0.25 mm. El peso de Cu terminado es de 1 oz (1.4 mil) en las capas exteriores, y el grosor de la chapa es de 20 μm.El acabado de la superficie es HASLLa pantalla de seda superior es de color blanco y la máscara de soldadura superior es de color verde.
Este PCB de alta calidad ha sido sometido a pruebas rigurosas, incluyendo una prueba eléctrica al 100%, para garantizar su fiabilidad y rendimiento.satisfacer los requisitos de la industria para un rendimiento constante y fiable.
Con sus precios competitivos, este PCB ofrece una solución rentable sin comprometer la calidad.simplificar el proceso de fabricación y reducir los costes de producción.
El PCB RO4350B es resistente a CAF y está clasificado UL 94 V-0, por lo que es adecuado para aplicaciones que requieren excelentes estándares de rendimiento y seguridad.
Este PCB es adecuado para una amplia gama de aplicaciones, incluyendo antenas de estaciones base celulares y amplificadores de potencia, etiquetas de identificación de RF, radar y sensores de automóviles,y LNB para satélites de transmisión directa.
Con su disponibilidad en todo el mundo, puede integrar fácilmente este PCB de alto rendimiento en sus diseños electrónicos.
Para consultas técnicas o más información, póngase en contacto con sales10@bichengpcb.com. Nuestro equipo dedicado está listo para ayudarle con cualquier pregunta o requerimiento específico.Elige el PCB RO4350B de alto rendimiento para una fiabilidad excepcional, estabilidad y rentabilidad en su próximo proyecto electrónico.
