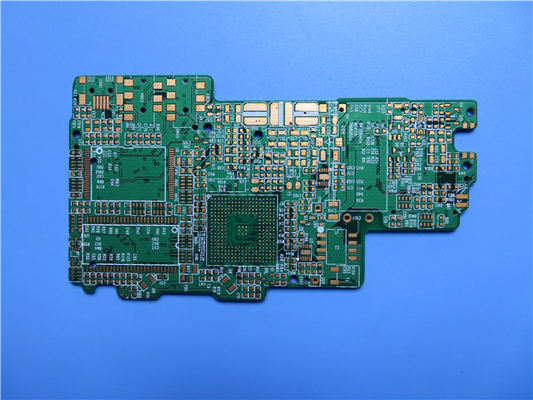

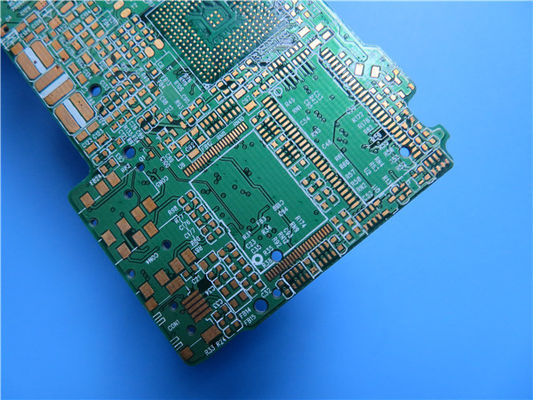

PCB híbrido rígido de 8 capas construido sobre RO3003 y FR4 con vía ciega

Presentando nuestro avanzado PCB rígido de 8 capas, que incorpora una combinación de compuestos PTFE llenos de cerámica Rogers RO3003 y sustratos FR-4 de alta Tg170 S1000-2M,ofrecer un rendimiento y una fiabilidad excepcionalesEste PCB está diseñado para satisfacer los requisitos exigentes de una amplia gama de aplicaciones, asegurando una transmisión de señal precisa y minimizando la pérdida de señal con su constante dieléctrica de 3,0 +/-.04 a 10 GHz y un factor de disipación de 0.001 en la misma frecuencia.

Las propiedades mecánicas y la estabilidad térmica excepcionales son proporcionadas por los sustratos Rogers RO3003 y S1000-2M, con un bajo coeficiente de expansión térmica (CTE) de 17 ppm/°C, 16 ppm/°C,y 25 ppm/°C en el XSe logran estructuras fiables de líneas de rayas y de tableros de varias capas,lo que lo convierte en una opción ideal para aplicaciones que exigen un rendimiento excepcional en un amplio rango de temperaturas de -40 °C a +85 °C.

La estructura de este PCB consta de ocho capas, que incorporan capas de cobre, núcleo Rogers 3003 y sustratos S1000-2M FR-4.Estabilidad dimensionalCon una dimensión de 122,3 mm x 94,4 mm, se proporciona un amplio espacio para la colocación de componentes,con una longitud de diámetro superior a 20 mm y una longitud de diámetro superior a 20 mm.35 mm. ¿Qué es eso?

Durante la fabricación se cumplen las normas IPC-Clase 2, garantizando una producción de alta calidad y el cumplimiento de las directrices de la industria.Se realizan pruebas eléctricas rigurosas del 100% en cada PCB antes del envío., garantizando un rendimiento y una fiabilidad impecables.

Los detalles de construcción incluyen un espesor de tablero terminado de 2,2 mm, capas internas con un peso de cobre de 0,5 onzas (0,7 mil), y capas externas con un peso de cobre de 1 onza (1,4 mil).El espesor de la chapa es de 20 μmLa pantalla de seda superior e inferior es de color blanco, mientras que las máscaras de soldadura superior e inferior son de color negro..La serigrafía se omite intencionalmente en las almohadillas de soldadura para evitar interferencias.

Con 81 componentes y 143 almohadillas, nuestro PCB es adecuado para diversas aplicaciones tales como filtros de banda, antenas de parche de microstrip, osciladores controlados por voltaje,y aplicaciones sensibles al cambio de temperaturaSu rendimiento y fiabilidad excepcionales lo convierten en una opción ideal para proyectos exigentes.

Se asegura la disponibilidad mundial de nuestro PCB, lo que permite a los clientes de todo el mundo beneficiarse de su rendimiento superior.Por favor no dude en ponerse en contacto con nuestro equipo de ventas en sales10@bichengpcb.com.

Elija nuestro avanzado PCB rígido de 8 capas con sustratos Rogers RO3003 y S1000-2M para su próximo proyecto y experimente la excepcional fiabilidad y rendimiento que exigen sus aplicaciones.
