Datos del producto:
Pago y Envío Términos:
|
| Alta luz: | Placa de circuito de RF de superficie ENIG,PCB RF de doble cara,PCB de doble cara 31 mil |
||
|---|---|---|---|

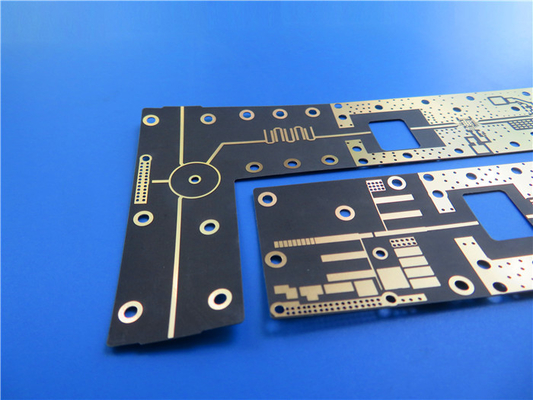

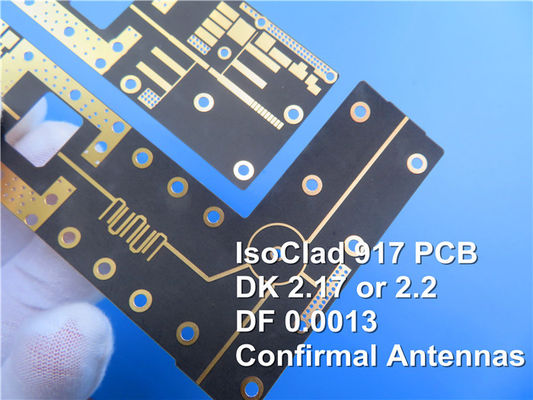

Presentamos nuestro PCB recién enviado, diseñado para cumplir con los más altos estándares de rendimiento y confiabilidad.Este PCB rígido de 2 capas tiene como sustrato los compuestos de fibra de vidrio no tejida Rogers IsoClad 917.Con una constante dieléctrica baja y una pérdida extremadamente baja, este PCB garantiza una integridad y un rendimiento óptimos de la señal.
Las características clave de este PCB incluyen su refuerzo de fibra de vidrio no tejida, que proporciona una mayor flexibilidad en comparación con los sustratos de fibra de vidrio tejida.La baja absorción de humedad y las propiedades isotrópicas en el XEl laminado Rogers IsoClad 917 ofrece una constante dieléctrica (DK) de 2,17 o 2,20 a 10 GHz/23 °C,junto con un factor de disipación de 0.0013 a la misma frecuencia y temperatura.
| Propiedades típicas: IsoClad 917 | |||
| Propiedad | El ISOClad 917 | Condición | Método de ensayo |
| Constante dieléctrica @ 10 GHz | 2.17, 2.20 | C23/50 Las empresas de seguros | IPC TM-650 2.5.5.5 |
| Factor de disipación @ 10 GHz | 0.0013 | C23/50 Las empresas de seguros | IPC TM-650 2.5.5.5 |
| Coeficiente térmico de Er (ppm/°C) | -157 años. | -10°C a +140°C | IPC TM-650 2.5.5.5 Adaptado |
| Resistencia al pelado (lbs. por pulgada) | 10 | Después de térmico | IPC TM-650 2.4.8 |
| Resistencia por volumen (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistencia superficial (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistencia al arco (segundos) | > 180 | D48/50 y D48/50 | Las demás partidas |
| Modulo de tracción (kpsi) | 133, 120 | A, 23°C | Las demás partidas |
| Resistencia a la tracción (kpsi) | 4.3, 3.8 | A, 23°C | Las demás partidas |
| Modulo de compresión (kpsi) | 182 | A, 23°C | Las demás partidas |
| Modulo de flexión (kpsi) | 213 | A, 23°C | Las demás partidas |
| Descomposición dieléctrica (kv) | > 45 años | D48/50 y D48/50 | Las demás partidas |
| Densidad (g/cm)3) | 2.23 | A, 23°C | Método ASTM D-792 A |
| Absorción de agua (%) | 0.04 | E1/105 + D24/23 | Se trata de la mil-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Coeficiente térmico | 0 °C a 100 °C | IPC TM-650 2.4.24 | |
| Expansión (ppm/°C) | El Mettler 3000 | ||
| Eje X | 46 | Las demás máquinas | |
| Eje Y | 47 | Análisis | |
| Eje Z | 236 | ||
| Conductividad térmica (W/mK) | 0.263 | 100 °C | Las demás partidas |
| Desgasificación | 125°C, ≤10-6 añosTorr | ||
| Pérdida de masa total (%) | 0.02 | No más del 1,00% | |
| Volátil recogido | 0.00 | Máximo 0,10% | |
| Material condensable (%) | |||
| Recuperación del vapor de agua (%) | 0.02 | ||
| Condensado visible (±) | No | ||
| Flamabilidad | Cumple los requisitos de Las pruebas de seguridad |
C48/23/50, E24/125 y otras sustancias | UL 94 Quemaduras verticales IPC TM-6503.10 |
La pila de este PCB está compuesta por capas de cobre y un sustrato IsoClad 917, lo que garantiza un excelente rendimiento de la señal y una estabilidad dimensional.este PCB proporciona un amplio espacio para la colocación de componentesSoporta un espacio mínimo de 5/5 milis y un tamaño mínimo de agujero de 0.3 mm.
Este PCB cumple con las normas IPC-Clase 2, garantizando una fabricación de alta calidad y el cumplimiento de las directrices de la industria.garantizar una funcionalidad y una fiabilidad óptimas.
| Material de los PCB: | Fibra de vidrio no tejida / compuestos de PTFE |
| Nombramiento: | El ISOClad 917 |
| Constante dieléctrica: | 2.17 o 2.20 (10 GHz) |
| Factor de disipación | 0.0013 (10 GHz) |
| Número de capas: | PCB de una sola cara, de dos caras, de varias capas, PCB híbrido |
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
| espesor dieléctrico | 20 mil (0.508 mm), 31 mil (0.787 mm), 62 mil (1.575 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | ENIG ((oro de inmersión), HASL, plata de inmersión, estaño de inmersión, ENEPIG, OSP, cobre desnudo, dorado puro, etc. |
Con 44 componentes y 78 pastillas, este PCB es adecuado para diversas aplicaciones como antenas conformes, circuitos de rayas y microrras, sistemas de guía, radar y sistemas electrónicos.Su baja constante dieléctrica y su estabilidad dimensional lo convierten en una opción ideal para aplicaciones que requieren doblar o dar forma al PCB.
Ofrecemos disponibilidad mundial para este PCB, asegurando que los clientes de diferentes regiones puedan beneficiarse de su rendimiento superior.Por favor, póngase en contacto con nuestro equipo de ventas en sales10@bichengpcb.com.
Elija nuestro PCB para su próximo proyecto y experimente la fiabilidad y el rendimiento que se merece.
