Datos del producto:
Pago y Envío Términos:
|
| Alta luz: | 30 millas de PCB de cobre desnudo,1 oz de PCB de cobre desnudo,Placa de PCB RF de cobre desnudo |
||
|---|---|---|---|

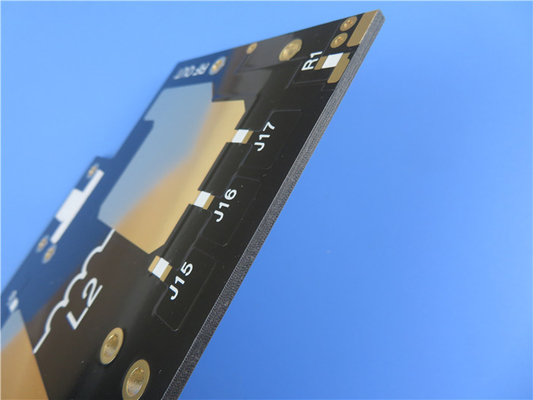

Presentando nuestro PCB recién enviado: PCB rígido de 2 capas de alto rendimiento.La lámina de cobre ED positiva mejora la conductividad y la integridad de la señalCon una constante dieléctrica de 2,50 a 10 GHz/23°C y una baja tangente de pérdida de 0,0012 a 10 GHz, este PCB garantiza una excelente transmisión de señal.8 N/mm y una tasa de absorción de humedad inferior a 0Los valores del coeficiente de expansión térmica (CTE) son de 20 ppm/°C (eje X), 25 ppm/°C (eje Y) y 187 ppm/°C (eje Z).
Este PCB ofrece una variedad de espesores dieléctricos, lo que le permite adaptarlo a sus necesidades específicas.Con comercializadoEn el caso de la producción a gran escala, este PCB es un ejemplo de alta rentabilidad sin comprometer la calidad.
Este PCB rígido de 2 capas cuenta con una pila bien diseñada para un rendimiento óptimo. Se compone de una capa de cobre de 35 μm en la parte superior, seguida de una capa dieléctrica de 0,762 mm (30 mil) F4BM250,y otra capa de cobre de 35 μm en la parte inferiorEsta configuración garantiza una transmisión de señal fiable y una distribución de energía eficiente.
Este PCB viene en un factor de forma compacto de 96,15 mm x 58,4 mm, con una tolerancia de +/- 0,15 mm. Soporta un espacio mínimo de 6/5 milis y un tamaño mínimo de agujero de 0,4 mm,que se adapta a diseños complejosEl espesor del tablero terminado es de 0,8 mm, lo que proporciona durabilidad sin comprometer la flexibilidad.El acabado de la superficie es de cobre desnudoLa pantalla de seda, la máscara de soldadura y las pruebas eléctricas no están incluidas para ofrecer versatilidad para diversas aplicaciones.
Con 35 componentes y un total de 80 almohadillas, incluyendo 38 almohadillas a través del agujero y 42 almohadillas SMT (Surface Mount Technology) superiores, este PCB proporciona un amplio espacio para sus necesidades de circuitos.Tiene 63 vías y soporta 7 redes., lo que permite una conectividad e integración eficientes.
Esta ilustración de PCB se suministra en el formato Gerber RS-274-X, lo que garantiza la compatibilidad con varias herramientas de diseño.garantizando una alta calidad de fabricación y montaje.
Nuestro PCB está disponible en todo el mundo, lo que le permite acceder a la calidad de primer nivel independientemente de su ubicación.Te tenemos cubierta..
| Material de los PCB: | PTFE recubierto de fibra de vidrio |
| Código: | F: el precio4BM-1/2 (serie de la familia) |
| Constante dieléctrica: | 2.2, 2.55, 2.65, |
| 3.0 y 3.5 | |
| Número de capas: | 1 capa, 2 capas y múltiples capas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm) |
| espesor del PCB: | 0.25 mm, 0.5 mm, 0.8 mm, 1.0 mm, 1.5 mm, 2.0 mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Cobre desnudo, HASL, ENIG, Plata, OSP, etc. |
Este PCB está diseñado específicamente para aplicaciones en sistemas de microondas, RF y radar.antenas de matriz en faseSu versatilidad garantiza que cumpla con sus requisitos específicos en estos campos exigentes.
Para cualquier consulta técnica o más información, no dude en contactar con nuestro equipo dedicado en sales10@bichengpcb.com.
Elige nuestro recientemente entregado PCB rígido de 2 capas para una fiabilidad, rentabilidad y rendimiento excepcionales.
