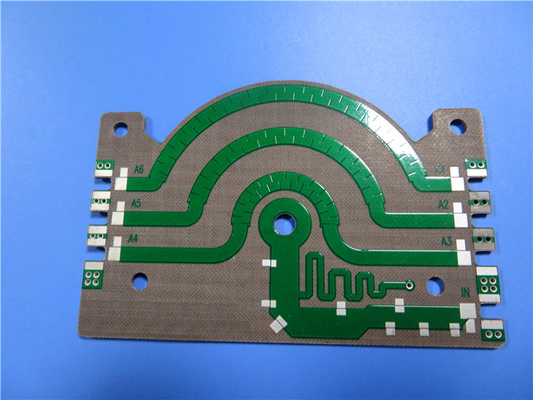

Compuestos de PTFE de vidrio de alta frecuencia placas de circuito de PCB 60mil TLY-5Z

Hoy hablaremos de los PCB TLY-5Z, un tipo de PCB de alta frecuencia que se fabrica en sustratos ligeros.

Los laminados TLY-5Z son compuestos avanzados hechos de PTFE lleno de vidrio, reforzados con fibra de vidrio tejida. Estos laminados fueron desarrollados específicamente para aplicaciones de baja densidad con restricciones de peso,como el sector aeroespacial.

La estructura llena de vidrio proporciona una estabilidad dimensional que no se puede lograr con PTFEs no reforzados.que no es posible con compuestos ricos en PTFE.

Ahora, echemos un vistazo más de cerca a las propiedades típicas de los laminados TLY-5Z.

TLY-5Z presenta una baja constante dieléctrica de 2,2 y un bajo factor de disipación de 0,0015 a 10 GHz. También tiene una buena resistividad de volumen de 10^9 Mohms/cm y una resistividad superficial de 10^8 Mohms.

En términos de rendimiento eléctrico, TLY-5Z cuenta con un alto voltaje de ruptura dieléctrica de 45 kV y una resistencia dieléctrica de 770 V/mil.

En comparación con los materiales convencionales con una constante dieléctrica de 2,2, TLY-5Z tiene un coeficiente de temperatura de constante dieléctrica (TCDk) más bajo de -72 ppm/°C, que oscila entre -55 y 150°C.su conductividad térmica es relativamente baja a 0.2 W/m/K.

Por otro lado, TLY-5Z tiene excelentes propiedades mecánicas./ pulgada para 1 oz de cobre y una resistencia a la tracción superior a 9000 psi tanto en la dirección de la máquina (MD) como en la dirección transversal (CD)El módulo de tracción supera los 16000 psi en ambas direcciones y puede alargar la extensión en un 6% y un 6,9%.

En términos de resistencia a la flexión, TLY-5Z tiene un buen rendimiento con 10300 psi y 11600 psi en las direcciones MD y CD, respectivamente.Tiene un alto módulo de flexión de más de 300 mil y 400 mil en las direcciones MD y CD respectivamente.

TLY-5Z muestra una buena estabilidad dimensional, con un valor nominal negativo de aproximadamente -0,05% en la dirección MD. Después de la tensión térmica muestra una expansión ligeramente más negativa,con un valor de -00,07% para diferentes espesores.

Con una densidad de 1,92 g/cm3, TLY-5Z es un laminado de baja densidad. Tiene un valor térmico específico de 0,95 J/g/°C y una baja tasa de absorción de humedad del 0,03%.También tiene una dureza durométrica de 68 y es compatible con UL 94V-0..

En Bicheng PCB, ofrecemos PCBs TLY-5Z en varias configuraciones, incluyendo placas de doble capa, placas de múltiples capas, y diseños híbridos.30 millas, y 60 milímetros, y también podemos personalizar el grosor en incrementos de 10 milímetros (0,250 mm).

Ofrecemos cobre acabado en líneas de vía con opciones de 1 oz y 2 oz. Nuestro tamaño máximo de PCB en materiales de alta frecuencia es de 400 mm por 500 mm,con una longitud de más de 20 mm,.

Varios colores de máscara de soldadura como verde, negro, azul, amarillo y rojo están disponibles, y ofrecemos opciones de revestimiento de almohadillas de superficie incluyendo oro de inmersión, HASL, plata de inmersión, estaño de inmersión, OSP,oro puro, ENEPIG, y cobre desnudo.

Las placas TLY-5Z se utilizan comúnmente en componentes aeroespaciales, antenas de bajo peso para aeronaves y componentes pasivos de RF.

En conclusión, TLY-5Z no es sólo una opción de alto rendimiento, sino también una opción atractiva desde el punto de vista de los costes.Ofrece una alternativa más rentable en comparación con los laminados revestidos de cobre tradicionales ricos en PTFE. TLY-5Z es adecuado para aplicaciones comerciales de microondas de gran volumen donde los sustratos ricos en PTFE pueden ser demasiado caros.
