Datos del producto:
Pago y Envío Términos:
|

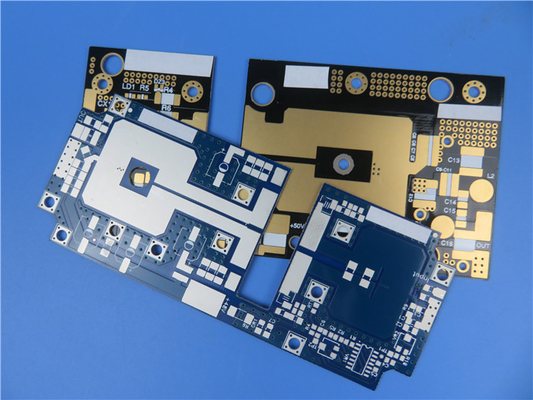

| Alta luz: | PCB construido en sustratos de 25 milímetros,Tablero echado a un lado doble del PWB,Placa de PCB de fibra de vidrio de cerámica |
||
|---|---|---|---|
Hoy, estoy feliz de ser el anfitrión mientras profundizamos en el mundo de los PCB de alta frecuencia RF-60TC, que ofrecen una mejor disipación de calor y una baja pérdida.
RF-60TC es un material de PCB de alto rendimiento que combina PTFE y sustratos de fibra de vidrio llenos de cerámica.que ofrece una disipación de calor dieléctrico superior y pérdidas mínimasEste material único permite temperaturas de funcionamiento más bajas para aplicaciones de alta potencia y mejora el rendimiento y la eficiencia para aplicaciones de antenas miniaturizadas en el segmento de mercado de 6,15 DK.
Ahora, exploremos las propiedades detalladas de RF-60TC.
RF-60TC Propiedades típicas
La constante dieléctrica (Dk) de RF-60TC es de 6,15 ± 0,15 a 10 GHz, mientras que la tangente de pérdida dieléctrica (Df) es un impresionante 0.002.
En términos de propiedades eléctricas, RF-60TC cuenta con un voltaje de ruptura dieléctrica de 55 kV y una resistencia dieléctrica de 550 V/mil.
Además, el RF-60TC presenta una excelente resistencia al arco, que dura más de 180 segundos.0 x 10^8 Mohm.
Cambiando nuestro enfoque a las propiedades mecánicas, la resistencia a la flexión en la dirección de la máquina (MD) es de 10.000 psi, mientras que en la dirección transversal (CD), es de 9.000 psi.
Para la resistencia a la tracción, RF-60TC demuestra 9.000 psi en el MD y 7.000 psi en el CD.
El módulo de Young en el MD se mide a 721 kpsi, y la relación de Poisson en el MD es 0.155.
| Propiedad | Unidad | Valor del RF-60TC | Método de ensayo |
| Propiedades eléctricas | |||
| Dk @ 10 GHz | 6.15 ± 0.15 | IPC-650 2.5.5.5.1 (modificado) | |
| Df @ 10 GHz | 0.002 | IPC-650 2.5.5.5.1 (modificado) | |
| Descomposición dieléctrica | el kV | 55 | IPC-650 2.5.6 |
| Resistencia dieléctrica | V/mil (V/mm) | 550 (21.654) | IPC-650 2.5.6.2 |
| Resistencia al arco | En segundos | > 180 | IPC-650 2.5.1 |
| Resistencia de la superficie | ¿ Qué es eso? | 1.0 x 108 | IPC-650 2.5.17.1 (Después de la humedad) |
| Resistencia por volumen | Mohm/cm | 1.0 x 108 | IPC-650 2.5.17.1 (Después de la humedad) |
| Propiedades mecánicas | |||
| Fuerza de flexión (MD) | en psi (N/mm)2) | 10 000 (69) | IPC-650 2.4.4 |
| Fuerza de flexión (CD) | en psi (N/mm)2) | 9 000 (62) | IPC-650 2.4.4 |
| Resistencia a la tracción (MD) | en psi (N/mm)2) | 9 000 (62) | IPC-650 2.4.19 |
| Resistencia a la tracción (CD) | en psi (N/mm)2) | 7000 (48) | IPC-650 2.4.19 |
| Modulo de los jóvenes (MD) | el número de unidades de producción2) | 721 (4971) | Se aplicarán las siguientes medidas:4.19 |
| El índice de Poisson (MD) | 0.155 | Se aplicarán las siguientes medidas:4.19 | |
| Estabilidad dimensional (MD) | mils/in | 0.01 | IPC-650 2.4.39 Sección 5.4 (Después de horneado) |
| Estabilidad dimensional (CD) | mils/in | 0.69 | IPC-650 2.4.39 Sección 5.4 (Después de horneado) |
| Estabilidad dimensional (MD) | mils/in | 0.06 | IPC-650 2.4.39 Sec. 5.5 (estrés térmico) |
| Estabilidad dimensional (CD) | mils/in | 0.8 | IPC-650 2.4.39 Sec. 5.5 (estrés térmico) |
| Propiedades térmicas | |||
| Conductividad térmica (sin revestimiento) | En el caso de las empresas de la Unión Europea | 0.9 | IPC-650 2.4.50 |
| Conductividad térmica (CH/CH) | En el caso de las empresas de la Unión Europea | 1 | IPC-650 2.4.50 |
| Conductividad térmica (C1/C1) | En el caso de las empresas de la Unión Europea | 1.05 | IPC-650 2.4.50 |
| TCDk | ppm/°C | - ¿Qué quieres?581 | |
| CTE (eje X, eje Y) | ppm/¿ Qué pasa?C. Las | 9.9 | IPC-650 2.4.41 (RT-150)¿ Qué pasa?C) Las |
| CTE (eje Z) | ppm/¿ Qué pasa?C. Las | 40 | IPC-650 2.4.41 (RT-150)¿ Qué pasa?C) Las |
| Propiedades físicas | |||
| Absorción de humedad | % | 0.03 | IPC-650 2.6.2.1 |
| Resistencia a la exfoliación | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 8 (1.43) | IPC-650 2.4.8 |
| Densidad (gravedad específica) | G/cm3 | 2.84 | IPC-650 2.3.5 |
| Calor específico | J/gK | 0.94 | IPC-650 2.4.50 |
| Td (2% de pérdida de peso) | °C (°F) Las | 500 (930) | IPC - 650 2.4.24.6 / TGA |
| Td (5% de pérdida de peso) | °C (°F) Las | 515 (960) | IPC - 650 2.4.24.6 / TGA |
| Calificación de inflamabilidad | V-0 | Sección 94 | |
En cuanto a la estabilidad dimensional, RF-60TC muestra un cambio dimensional mínimo de 0,01 mils/in en el MD después de hornear, mientras que en el CD es de 0,69 mils/in.la estabilidad dimensional alcanza 00,06 mils/in en el MD y 0,8 mils/in en el CD.
Pasando a las propiedades térmicas, RF-60TC exhibe una excelente conductividad térmica.alcanza 1 W/MK y 1.05 W/MK, respectivamente.
El coeficiente térmico de la constante dieléctrica (TCDk) para RF-60TC es de -3,581 ppm/°C y el coeficiente de expansión térmica (CTE) es de 9,9 ppm/°C para los ejes X y Y,con un valor ligeramente superior de 40 ppm/°C para el eje Z.
En términos de propiedades físicas, RF-60TC exhibe una tasa de absorción de humedad de sólo 0.03%.84 g/cm3 y un calor específico de 0.94 J/gK. La temperatura de descomposición térmica del material (Td) es de 500°C para una pérdida de peso del 2% y de 515°C para una pérdida de peso del 5%.
Capacidad de PCB (RF-60TC)
En Bicheng PCB, ofrecemos una amplia gama de PCB, incluyendo opciones de capa única, doble, multicapa e híbrida, todas utilizando RF-60TC.
Los PCB RF-60TC están disponibles en varios grosores, comenzando desde el más delgado a 5 mil y aumentando en pasos de 5 mil, como 10 mil, 20 mil, 25 mil, 30 mil y 60 mil, entre otros.
Puedes elegir entre 1 oz y 2 oz de cobre acabado para las líneas de la pista.
Nuestros PCB pueden alcanzar un tamaño máximo de 400 mm x 500 mm, acomodando tablas individuales o múltiples diseños dentro de un solo panel.
Para la personalización, ofrecemos una selección de colores de máscara de soldadura, incluyendo verde, negro, azul, rojo y amarillo.
Además, ofrecemos varias opciones de acabado de superficie para satisfacer diversos requisitos de PCB. Estas opciones incluyen HASL, oro de inmersión, plata de inmersión, estaño de inmersión, OSP, ENEPIG, oro puro,y cobre desnudo.
| Materiales de PCB: | Fibra de vidrio llena de cerámica a base de PTFE |
| Nombramiento: | RF-60TC |
| Constante dieléctrica: | 6.15 |
| Número de capas: | Se trata de una combinación de las siguientes características: |
| espesor del PCB: | 5 mil (0,127 mm); 10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, rojo, amarillo, etc. |
| El acabado de la superficie: | HASL, oro de inmersión, plata de inmersión, estaño de inmersión, OSP, ENEPIG, oro puro y cobre desnudo, etc. |
Los PCB RF-60TC encuentran aplicación en una amplia gama de campos, incluidos amplificadores de alta potencia, antenas miniaturizadas, dispositivos GPS, antenas de parche, lectores RFID, filtros, acopladores y satélites,entre otros.
Conclusión
Los PCB RF-60TC son laminados de soporte mecánico con alta conductividad térmica, que ofrecen de tres a cinco veces la conductividad térmica de las alternativas FR-4.Estos PCB sobresalen en la disipación de calor y son ideales para aplicaciones de alta potencia de RF y microondas que requieren un rendimiento eficiente y confiable.
