Datos del producto:
Pago y Envío Términos:
|
| Cuenta de la capa: | 2-layer | Grueso del PWB: | 0.8m m |
|---|---|---|---|
| tamaño de placa de circuito impreso: | 76.88 mm x 72.64 mm | Peso de cobre: | 1 oz (1,4 ml) de capas exteriores |
| Serigrafía: | Blanco | Finalización de la superficie: | Plata de inmersión |
| Alta luz: | PCB de alta frecuencia de RF de inmersión de plata,PCB de alta frecuencia RO3206,Placa de PCB RF de inmersión de plata |
||

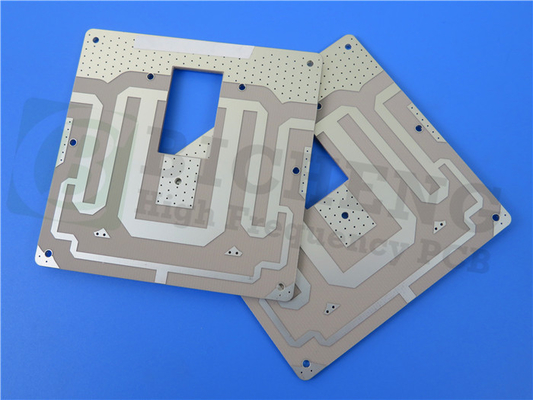

Breve introducción
El material de sustrato utilizado es RO3206, que tiene un grosor de 0,635 mm (25 mil).Este es un tipo de placa de circuito rígido de 2 capas.
Las dimensiones del tablero se especifican como 76,88 mm x 72,64 mm, con una tolerancia de +/- 0,15 mm. La huella/espacio mínimo se establece en 9/10 mils, y el tamaño mínimo del agujero es de 0,35 mm.También se menciona que no hay vías ciegas en este diseño.
Otros detalles esenciales incluyen el espesor de la placa terminada de 0,8 mm, el peso de cobre de la capa exterior de 1 oz (1,4 mil), y el espesor de revestimiento por vía de 20 μm.El acabado de la superficie elegido para el PCB es de plata de inmersión, que proporciona una capa protectora y asegura una buena solderabilidad.
En cuanto a las características del PCB, hay una pantalla de seda superior en blanco, pero no una pantalla de seda inferior.
Para garantizar la calidad y fiabilidad, se realiza un ensayo eléctrico al 100% antes del envío para verificar la funcionalidad y el rendimiento del PCB.
El tipo de ilustración suministrada para la fabricación del PCB es Gerber RS-274-X, que es un formato estándar ampliamente utilizado en la industria.garantizar que el PCB cumple con las normas industriales requeridas.
Por último, el PCB está disponible en todo el mundo.
| Parámetro | Valor |
| El acoplamiento | PCB rígido de dos capas |
| Capa de cobre1 | 35 μm |
| Substrato (RO3206) | 0.635 mm (25 mil) |
| Capa de cobre2 | 35 μm |
| Dimensiones del tablero | 76.88 mm x 72.64 mm |
| Las normas de seguridad | +/- 0,15 mm |
| Traza/espacio mínimo | 9/10 de mil |
| Tamaño mínimo del agujero | 0.35 mm |
| Vías ciegas | - No, no lo sé. |
| espesor del tablero acabado | 0.8 mm |
| Peso de Cu acabado | 1 oz (1,4 ml) de capas exteriores |
| Por medio del espesor del revestimiento | 20 μm |
| Finalización de la superficie | Plata de inmersión |
| Accesorios para la limpieza | Blanco |
| Pantalón de seda de fondo | - No, no lo sé. |
| Máscara de soldadura superior | - No, no lo sé. |
| Máscara de soldadura inferior | - No, no lo sé. |
| 100% Prueba eléctrica | Utilizado antes del envío |
| Componentes | 15 |
| Total de almohadillas | 112 |
| Las almohadillas a través del agujero | 5 |
| Las almohadillas SMT superiores | 6 |
| Las almohadillas SMT inferiores | 0 |
| Vías | 143 |
| Las redes | 3 |
| Tipo de obra de arte suministrada | El Gerber RS-274-X |
| Normas aceptadas | Clasificación IPC-2 |
| Disponibilidad | En todo el mundo |
F: el precioel solicitanteA. Nodesnudado- ¿ Qué?el desarrolloel(Preguntas frecuentes¿Qué quieres decir?(s)
¿Entregamos en todo el mundo?
Todos los PCBs que se pueden comprar a través de Bicheng Ltd. pueden enviarse por todo el mundo a cualquier país no embargado.
¿Están en stock los materiales de alta frecuencia?
Mantenemos la mayor parte del material de alta frecuencia en stock con cantidad de prototipos, como el material Rogers con serie 3000, serie 4000, serie 5000, serie 6000, etc., el material Taconic con serie RF,Serie TLX, serie TLY, etc., material de Wangling F4B con DK2.2, DK2.65 etc. Dado que el material de alta frecuencia tiene tanta variedad, puede consultar a nuestros vendedores antes de ordenar.
¿Puedo recoger mi pedido?
No hay ningún problema para recoger pedidos de placas o recolección de PCB de nuestras instalaciones a través de su cuenta en DHL, UPS o FedEx, etc.Ayudaremos a preparar los documentos de exportación o expedientes necesarios para la declaración aduanera.
¿Cuánto costará la entrega?
Tenemos varios transportistas para elegir. Por lo general, elegiremos uno con la mejor tarifa de envío para usted. Si su pedido es urgente, podemos ayudarle a elegir el transportista con rapidez.
¿Puedo devolver mis PCB?
Los PCB son productos irreversibles hechos a medida, no está permitido devolver los artículos si no hay problemas de calidad.
¿Cuándo llegará mi pedido?
Todos los PCB se envían el mismo día si terminan de fabricar antes de las 5 pm.Clientes europeos en 6-7 días y americanos (norte y sur) en 6-7 días, sin embargo, los transportistas no garantizan esto debido a la complejidad del transporte.
¿Tendré que firmar para mi paquete?
Enviamos todos los pedidos usando DHL, UPS, FedEx, TNT, Aramex o EMS, por lo que están completamente rastreados y pueden requerir una firma.
¿Cómo puedo hacer un seguimiento de mi pedido?
Una vez que sus placas de PCB sean enviadas, recibirá una confirmación de envío por correo electrónico de nuestras ventas que incluye un número de seguimiento.
¿Qué debo hacer si mi paquete está dañado o perdido?
Esta situación es rara en nuestro negocio diario. Las placas de PCB están llenas de material de burbujas por dentro y con cartón de grado KK por fuera para proteger sus PCB. Sin embargo, si su paquete se pierde o daña,debe ponerse en contacto con nosotros inmediatamente para que podamos contactar al transportista y organizar la producción de reemplazoPor favor, guarde cualquier artículo dañado, incluyendo el embalaje dañado para su referencia.
Capacidad de PCB para 2023
| Tipos y marcas de sustratos | FR-4 estándar, FR-4 de alta Tg, materiales de alta frecuencia, materiales flexibles de poliimida y PET |
| Shengyi, ITEQ, Isola, Unión de Taiwán, Rogers Corp. Taconic, Panasonic | |
| Tipos de tablero | Los circuitos flexibles, los PCB rígidos y flexibles, los PCB híbridos y los PCB HDI |
| Modelo CCL | El uso de las técnicas de ensayo y de ensayo de la tecnología de la información en el ámbito de la seguridad de la información es un requisito esencial para la evaluación de la eficacia de las medidas de seguridad. |
| Rogers Corp:El uso de la sustancia de origen animal para la fabricación de la sustancia de origen animal se debe hacer en el lugar de producción.;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917 | |
| El tacónico:La información que se proporciona en el apartado 1 del presente artículo se utilizará para evaluar los resultados obtenidos con arreglo al artículo 4, apartado 1, del Reglamento (UE) n.o 525/2014. | |
| F4B PTFE compuestos:(DK 2,2 DK 2,65 DK 2,85 DK 2.94- ¿Qué quieres decir?0- ¿Qué quieres decir?2- ¿Qué quieres decir?38- ¿Qué quieres decir?5, DK4.0, DK4.4, DK6.15, DK10.2) | |
| Tamaño máximo de entrega | Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. |
| espesor mínimo del tablero acabado | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| espesor máximo del tablero terminado | 10.0 mm |
| Agujas enterradas ciegas (sin cruce) | 0.1 mm |
| Proporción de aspecto máximo del agujero | 15:01 |
| Diámetro mínimo del agujero del taladro mecánico | 0.1 mm |
| Tolerancia a través del agujero | +/- 0,0762 mm |
| Tolerancia de los agujeros de la presa | +/- 0,05 mm |
| Tolerancia de los agujeros de cobre sin chapar | +/- 0,05 mm |
| Número máximo de capas | 32 |
| Capa interna y exterior espesor máximo de cobre | 12 oz. |
| Tolerancia mínima del agujero de perforación | +/- 2 millones |
| Tolerancia mínima de capa a capa | +/- 3 millones |
| Ancho/espaciado mínimo de la línea | 3 mil/3 mil |
| Diámetro mínimo del BGA | 8 millas |
| Tolerancia de impedancia | Se aplicarán las siguientes medidas:50Ó ± 10% |
| Procesos de tratamiento de la superficie | HASL con plomo/sin plomo, oro inmersivo, plata inmersivo, estaño inmersivo, OSP, ENIG, ENEPIG, tinta de carbono, máscara pelables, dedo de oro, etc. |
