Datos del producto:
Pago y Envío Términos:
|
| el material: | Hidrocarburos / Cerámica / Vidrio tejido | Cuenta de la capa: | 2 capas |
|---|---|---|---|
| Grueso del PWB: | 0.9m m | tamaño de placa de circuito impreso: | 146.15 mm x 60.8 mm = 20 PCS, +/- 0.15 mm |
| Peso de cobre: | 1 oz (1,4 ml) de capas exteriores | Máscara de la soldadura: | El verde |
| Finalización de la superficie: | oro de la inmersión | ||
| Alta luz: | Cuadro de PCB de RF de la antena,Placa de PCB para antenas de cobre de doble capa,Inmersión de oro de la antena PCB |
||
Breve introducción

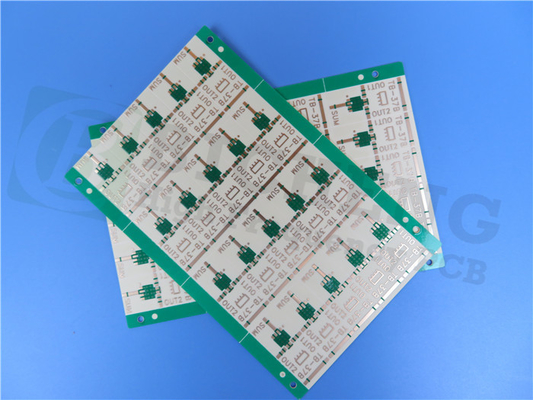

Este PCB rígido de 2 capas cuenta con una pila con copper_layer_1 de 35 μm, un Rogers RO4725JXR Core de 30.7mil (0.780 mm) y copper_layer_2 de 35 μm. Tiene un grosor de placa terminado de 0.9 mm y un peso de 1 oz de Cu terminado (1Los detalles de construcción incluyen dimensiones de la tabla de 146,15 mm x 60,8 mm, traza mínima / espacio de 5/6 mil, y un tamaño mínimo del agujero de 0,5 mm.No tiene vías ciegas y tiene un grosor de recubrimiento de 20 μm.
El PCB utiliza oro de inmersión como acabado de superficie, con máscara de soldadura superior verde y sin máscara de soldadura inferior.se realiza un ensayo eléctrico al 100% para garantizar la calidadLa obra de arte suministrada está en forma de archivos Gerber RS-274-X, y el PCB cumple con el estándar de calidad IPC-Clase-2.
Con un total de 54 componentes y 67 almohadillas, este PCB tiene 67 almohadillas SMT superiores, sin almohadillas SMT inferiores, 249 vías y 3 redes.Se utiliza comúnmente en aplicaciones como antenas de estaciones base celulares y amplificadores de potencia.
| Parámetros | Los valores |
| Tipo de PCB | PCB rígido de dos capas |
| Capa de cobre1 | 35 μm |
| Rogers RO4725JXR Núcleo | 30.7mil (0.780 mm) |
| Capa de cobre2 | 35 μm |
| Dimensiones del tablero | 146.15 mm x 60.8 mm = 20 PCS, +/- 0.15 mm |
| Traza/espacio mínimo | 5/6 millas |
| Tamaño mínimo del agujero | 0.5 mm |
| Vías ciegas | - No, no lo sé. |
| espesor del tablero terminado | 0.9 mm |
| Peso de Cu terminado | 1 oz (1,4 ml) de capas exteriores |
| Por medio del espesor del revestimiento | 20 μm |
| Finalización de la superficie | Oro de inmersión |
| Accesorios para la limpieza | - No, no lo sé. |
| Pantalón de seda de fondo | - No, no lo sé. |
| Máscara de soldadura superior | El verde |
| Máscara de soldadura inferior | - No, no lo sé. |
| Prueba eléctrica | 100% antes del envío |
| Componentes | 54 |
| Total de almohadillas | 67 |
| Las almohadillas a través del agujero | 0 |
| Las almohadillas SMT superiores | 67 |
| Las almohadillas SMT inferiores | 0 |
| Vías | 249 |
| Las redes | 3 |
| Tipo de obra de arte suministrada | El Gerber RS-274-X |
| Estándar de calidad | Clasificación IPC-2 |
| Disponibilidad | En todo el mundo |
| Aplicaciones típicas | Antenas y amplificadores de potencia de estaciones base celulares |
Características y beneficios:
Los PCB RF RO4725JXR ofrecen una serie de ventajas debido a sus propiedades únicas:
PIM reducido:Estos PCB presentan una intermodulación pasiva reducida, lo que resulta en una mejor calidad de la señal y una menor interferencia.
Baja pérdida de inserción:Con un dieléctrico de baja pérdida y una lámina de perfil bajo, estos PCB minimizan la pérdida de señal durante la transmisión.
Se trata de un sistema de control de las emisiones de gases de escape.55:La constante dieléctrica de 2,55 garantiza un rendimiento eléctrico constante y la compatibilidad con los materiales estándar basados en PTFE.
Los PCB también cuentan con un relleno único y microesferas cerradas, lo que proporciona beneficios adicionales:
Baja densidad:Con una densidad de sólo 1,27 gm/cm3, estos PCB son aproximadamente un 30% más ligeros que las placas de PTFE/vidrio, lo que permite ahorrar peso en las aplicaciones.
CTE bajo en el eje Z (coeficiente de expansión térmica) de 25,6 ppm/°C: Esta propiedad garantiza la estabilidad dimensional y un rendimiento fiable a través de las variaciones de temperatura.
Otras características notables incluyen:
Tg alta (> 280°C):La alta temperatura de transición de vidrio permite flexibilidad de diseño y compatibilidad con procesos de montaje automatizados.
TCDk bajo (+34 ppm/°C):El bajo coeficiente térmico de la constante dieléctrica asegura un rendimiento de circuito constante, minimizando las variaciones debido a los cambios de temperatura.
Sistema/ relleno de resina termoestable especialmente diseñado:Esta formulación ofrece facilidad de fabricación y compatibilidad con los procesos de agujero atravesado (PTH).
Además, los laminados RO4725JXR son respetuosos con el medio ambiente:
Compatibilidad con procesos libres de plomo:Estos PCB son adecuados para procesos de soldadura sin plomo.
Conforme con la Directiva RoHS:Cumplen con los requisitos de la Directiva de restricción de sustancias peligrosas (RoHS).
Las aplicaciones típicas de los PCB RO4725JXR incluyen antenas de estaciones base celulares, etc.
| Tipos y marcas de sustratos | FR-4 estándar, FR-4 de alta Tg, materiales de alta frecuencia, materiales flexibles de poliimida y PET |
| Shengyi, ITEQ, Isola, Unión de Taiwán, Rogers Corp. Taconic, Panasonic | |
| Tipos de tablero | Los circuitos flexibles, los PCB rígidos y flexibles, los PCB híbridos y los PCB HDI |
| Modelo CCL | El uso de las técnicas de ensayo y de ensayo de la tecnología de la información en el ámbito de la seguridad de la información es un requisito esencial para la evaluación de la eficacia de las medidas de seguridad. |
| Rogers Corp:El uso de la sustancia de origen animal para la fabricación de la sustancia de origen animal se debe hacer en el lugar de producción.;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917 | |
| El tacónico:La información que se proporciona en el apartado 1 del presente artículo se utilizará para evaluar los resultados obtenidos con arreglo al artículo 4, apartado 1, del Reglamento (UE) n.o 525/2014. | |
| F4B PTFE compuestos:(DK 2,2 DK 2,65 DK 2,85 DK 2.94- ¿Qué quieres decir?0- ¿Qué quieres decir?2- ¿Qué quieres decir?38- ¿Qué quieres decir?5, DK4.0, DK4.4, DK6.15, DK10.2) | |
| Tamaño máximo de entrega | Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. |
| espesor mínimo del tablero acabado | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| espesor máximo del tablero terminado | 10.0 mm |
| Agujas enterradas ciegas (sin cruce) | 0.1 mm |
| Proporción de aspecto máximo del agujero | 15:01 |
| Diámetro mínimo del agujero del taladro mecánico | 0.1 mm |
| Tolerancia a través del agujero | +/- 0,0762 mm |
| Tolerancia de los agujeros de la presa | +/- 0,05 mm |
| Tolerancia de los agujeros de cobre sin chapar | +/- 0,05 mm |
| Número máximo de capas | 32 |
| Capa interna y exterior espesor máximo de cobre | 12 oz. |
| Tolerancia mínima del agujero de perforación | +/- 2 millones |
| Tolerancia mínima de capa a capa | +/- 3 millones |
| Ancho/espaciado mínimo de la línea | 3 mil/3 mil |
| Diámetro mínimo del BGA | 8 millas |
| Tolerancia de impedancia | Se aplicarán las siguientes medidas:50Ó ± 10% |
| Procesos de tratamiento de la superficie | HASL con plomo/sin plomo, oro inmersivo, plata inmersivo, estaño inmersivo, OSP, ENIG, ENEPIG, tinta de carbono, máscara pelables, dedo de oro, etc. |
