Datos del producto:
Pago y Envío Términos:
|
el material: | Hidrocarburos / Cerámica / Vidrio tejido | Cuenta de la capa: | PCB de una sola cara, PCB de doble cara, PCB multicapa, PCB híbrida |
---|---|---|---|
Grueso del PWB: | 30.7mil ((0.780mm), 60.7mil (1.542mm) | tamaño de placa de circuito impreso: | ≤400 mm X 500 mm |
Peso de cobre: | 1 onza (35 µm), 2 onzas (70 µm) | Máscara de la soldadura: | Verde, negro, azul, rojo, amarillo, blanco, etc. |
Finalización de la superficie: | Oro de inmersión, HASL, plata de inmersión, estaño de inmersión, cobre desnudo, OSP, ENEPIG, oro pur | ||

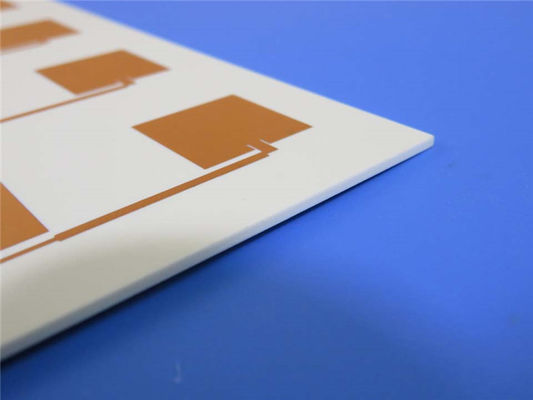

Alta luz: | Placa de PCB RF de vidrio tejido,PCB de alta frecuencia de grado de antena,Placa de circuitos impresos RF DK 2.55 |

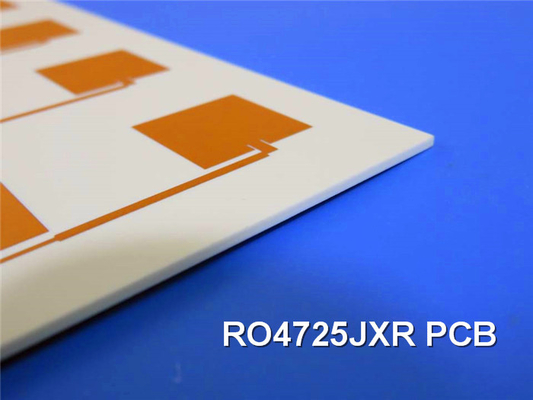

Los laminados de grado de antena Rogers RO4725JXR ofrecen un sustituto confiable y rentable para los laminados tradicionales a base de PTFE.
Los sistemas de resina utilizados en los materiales dieléctricos RO4725JXR ofrecen las propiedades esenciales necesarias para un rendimiento óptimo de la antena.Los laminados de grado de antena RO4725JXR son totalmente compatibles con los procesos de soldadura convencionales FR-4 y sin plomo a alta temperaturaA diferencia de los laminados tradicionales a base de PTFE, estos materiales no requieren un tratamiento especial para la preparación de los agujeros.los diseñadores pueden lograr soluciones rentables sin comprometer el rendimiento.
RO4725JXR Propiedades típicas
Propiedad | Se aplicará el procedimiento siguiente: | Dirección | Unidades | Condición | Método de ensayo |
Constante dieléctrica, proceso εr | 2.55 ± 0.05 | Z. | 10 GHz y 23°C | Se trata de un sistema de control basado en el código IPC-TM-650.5.5.5 | |
Constante dieléctrica, diseño | 2.64 | Z. | 1.7 GHz - 5 En GHz |
Método de longitud de fase diferencial | |
Factor de disipación | 0.0026 | Z. | 10 GHz y 23°C | Se trata de un sistema de control basado en el código IPC-TM-650.5.5.5 | |
0.0022 | 2.5 GHz | ||||
Coeficiente térmico de εr | + 34 | Z. | ppm/°C | -50 °C a 150 °C | Se trata de un sistema de control basado en el código IPC-TM-650.5.5.5 |
Resistencia por volumen (0,030") | 2.16 x 10^8 | MΩ•cm | Conde A. | Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 | |
Resistencia superficial (0,030") | 4.8 x 10^7 | MΩ | Conde A. | Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 | |
El PIM | -166 años | Dbc | 50 ohmios 0.060 |
43 dBm Las demás: |
|
Resistencia eléctrica (0,030 ¢) | 630 | Z. | V/mil | Se trata de un sistema de control basado en el código IPC-TM-650.5.6.2 | |
Fuerza de flexión MD | 121, 17.5) | MPa - ¿ Qué pasa? |
NT1 el trabajo | Las demás partidas | |
CMD | 92 (13.3) | ||||
Estabilidad dimensional | El valor de las emisiones4 | X, Y | Muestra de las condiciones de funcionamiento | después del grabado +E2/150°C |
Se trata de un sistema de control basado en el código IPC-TM-650.4.39A |
Coeficiente térmico Expansión |
13.9 | X. | ppm/°C | -55 a 288 °C | Se trata de un sistema de control basado en el código IPC-TM-650.1.24 |
19.0 | Y | ||||
25.6 | Z. | ||||
Conductividad térmica | 0.38 | Z. | Se aplicará el procedimiento siguiente: | 50 °C | Las demás partidas |
Absorción de humedad | 0.24% | % | 48 y 50 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Tg | > 280 | °C | IPC-TM-650 2.4.24 | ||
Td el año | 439 | °C | Las demás partidas | ||
Densidad | 1.27 | Gm/cm3 | Las demás partidas | ||
Resistencia de la cáscara de cobre | 8.5 | el | 1 onza LoPro EDC | IPC-TM-650 2.4.8 | |
Flamabilidad | No incluido | El uso de las mismas | |||
Proceso libre de plomo compatible | - Sí, es cierto. |
Características:
1.Constante dieléctrica de 2,55 +/- 0.05
2Bajo coeficiente de expansión térmica en el eje Z a 25,6 ppm/°C
3. TCDk bajo (coeficiente térmico de la constante dieléctrica) de +34 ppm/°C
4Los factores de disipación van desde.0022 hasta.0026
5. Alta temperatura de transición del vidrio (Tg) superior a 280°C
Beneficios:
1Baja pérdida de inserción, garantizando una pérdida mínima de señal durante la transmisión
2. Dk (constante dieléctrica) adaptado a las ofertas de antenas estándar basadas en PTFE, lo que facilita la integración perfecta con los diseños existentes
3Reducción de la intermodulación pasiva (PIM), lo que conduce a una mejor calidad de la señal y menos interferencias
4- Rendimiento de circuito constante, proporcionando resultados fiables y predecibles.
Nuestra capacidad de PCB ((RO4725JXR)
Materiales de PCB: | Hidrocarburos / Cerámica / Vidrio tejido |
Nombramiento: | Se aplicará el procedimiento siguiente: |
Constante dieléctrica: | 2.55 |
Número de capas: | PCB de una sola cara, PCB de dos caras, PCB multicapa, PCB híbrido |
El espesor dieléctrico: | 30.7mil ((0.780mm), 60.7mil (1.542mm) |
Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
Tamaño del PCB: | ≤ 400 mm x 500 mm |
Máscara de soldadura: | Verde, negro, azul, rojo, amarillo, blanco, etc. |
El acabado de la superficie: | Oro de inmersión, HASL, plata de inmersión, estaño de inmersión, cobre desnudo, OSP, ENEPIG, oro puro, etc. |
Aplicaciones típicas
Antenas de las estaciones base celulares
