| Alta luz: | Sin máscara de soldadura PCB de cobre desnudo,0.7 mm PCB de cobre desnudo |
||
|---|---|---|---|
Introducción del PCB TMM10, una solución de alto rendimiento para cumplir con los exigentes requisitos de las aplicaciones de RF y microondas.y compuestos poliméricos termo-resistentesEl PCB TMM10 está diseñado para ofrecer una integridad de señal superior, una gestión térmica eficiente,y resistencia a los productos químicos de procesamiento, por lo que es una opción ideal para una amplia gama de aplicaciones.
El PCB TMM10 cuenta con una constante dieléctrica de proceso (Dk) de 9,20 +/- 0,23 a 10 GHz/23 °C, lo que garantiza una transmisión de señal confiable y un excelente rendimiento en entornos de alta frecuencia.Con un factor de disipación de 0.0022 en la misma frecuencia, minimiza la pérdida de señal y garantiza una integridad óptima de la señal.
| TMM10 Valor típico | ||||||
| Propiedad | El número TMM10 | Dirección | Unidades | Condición | Método de ensayo | |
| Constante dieléctrica,ε Proceso | 9.20 ± 0.23 | Z. | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Constante dieléctrica,εDiseño | 9.8 | - | - | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación (proceso) | 0.0022 | Z. | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de la constante dieléctrica | - 38 años. | - | ppm/°K | -55°C a 125°C | IPC-TM-650 2.5.5.5 | |
| Resistencia al aislamiento | > 2000 | - | - ¿ Qué pasa? | En el caso de los Estados miembros | Las demás partidas | |
| Resistencia por volumen | 2 x 108 | - | ¿Qué es eso? | - | Las demás partidas | |
| Resistencia de la superficie | 4 por 107 | - | ¿ Qué es eso? | - | Las demás partidas | |
| Resistencia eléctrica (resistencia dieléctrica) | 285 | Z. | V/mil | - | Método IPC-TM-650 2.5.6.2 | |
| Propiedades térmicas | ||||||
| Descomposición a temperatura (Td) | 425 | 425 | ° CTGA | - | Las demás partidas | |
| Coeficiente de expansión térmica - x | 21 | X. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Coeficiente de expansión térmica - Y | 21 | Y | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Coeficiente de expansión térmica - Z | 20 | Z. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Conductividad térmica | 0.76 | Z. | El valor de las emisiones de CO2 | 80 °C | Las demás partidas | |
| Propiedades mecánicas | ||||||
| Resistencia de la cáscara del cobre después del estrés térmico | 5.0 (0,9) | X, Y | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | después de la soldadura flotante 1 oz. EDC | Método IPC-TM-650 2.4.8 | |
| Resistencia a la flexión (MD/CMD) | 13.62 | X, Y | KPSI | A. No | Las demás partidas | |
| Modulo de flexión (MD/CMD) | 1.79 | X, Y | El MPSI | A. No | Las demás partidas | |
| Propiedades físicas | ||||||
| Absorción de humedad (2X2) | 1.27 mm (0,050") | 0.09 | - | % | D/24/23 | Las demás partidas |
| 3.18 mm (0.125") | 0.2 | |||||
| Gravedad específica | 2.77 | - | - | A. No | Las demás partidas | |
| Capacidad térmica específica | 0.74 | - | J/g/K | A. No | Calculado | |
| Proceso libre de plomo compatible | - Sí, es cierto. | - | - | - | - | |
Una de las principales ventajas del PCB TMM10 es su coeficiente de expansión térmica, que es igual al cobre.Esta característica reduce el riesgo de tensión mecánica y mejora la fiabilidad general del PCB., especialmente en aplicaciones donde las fluctuaciones de temperatura son comunes.
El PCB TMM10 está disponible en un rango de espesor de 0,0015 a 0,500 pulgadas, proporcionando flexibilidad en el diseño y adaptándose a varias limitaciones de espacio.Sus propiedades mecánicas resisten el flujo de flujo y el frío, garantizando la integridad del PCB en el tiempo.
La resistencia a los productos químicos de proceso es otra característica notable del PCB TMM10.garantizar un alto rendimiento y fiabilidad de la fabricación.
El material no requiere un tratamiento con naftano de sodio antes del revestimiento sin electro, lo que agiliza el proceso de fabricación y reduce el tiempo total de producción.
Con su base de resina termoestable, el PCB TMM10 permite una unión fiable del alambre, lo que lo hace adecuado para aplicaciones que requieren esta técnica de unión.

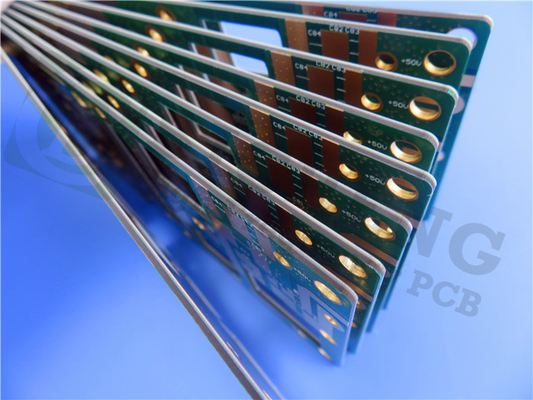

La construcción de PCB rígido de 2 capas cuenta con capas de cobre de 35 μm de espesor, sandwiching el 0.635 mm (25 mil) Rogers Core TMM10.Las dimensiones del tablero son de 210 mm x 210 mm con un espesor de tablero terminado de 0El PCB cumple con las normas IPC-Clase-2, garantizando una alta calidad y fiabilidad.
El PCB TMM10 es compatible con la ilustración de Gerber RS-274-X, lo que facilita su integración en varios programas de diseño y procesos de fabricación.
Este PCB de alto rendimiento encuentra numerosas aplicaciones en el campo de la electrónica de RF y microondas. Es particularmente adecuado para circuitos de RF y microondas, amplificadores de potencia, combinadores, filtros,acopladores, sistemas de comunicación por satélite, antenas de sistemas de posicionamiento global, antenas de parches, polarizadores y lentes dieléctricos y probadores de chips.
Para cualquier consulta técnica o información adicional, por favor, póngase en contacto con Ivy en sales10@bichengpcb.com. Nuestro equipo de expertos está listo para ayudarle en
Desbloqueando todo el potencial del PCB TMM10 para su próximo proyecto.
Desvelar la próxima generación: TMM10 PCB redefine las aplicaciones de RF y microondas
El mundo de la RF y la tecnología de microondas está presenciando un cambio de paradigma con la introducción del innovador PCB TMM10.y compuestos poliméricos termo-resistentes, el PCB TMM10 ofrece un rendimiento, fiabilidad y durabilidad sin precedentes.Este material de PCB de vanguardia está destinado a transformar la industria.
Rendimiento y fiabilidad sin igual
Explorando las propiedades avanzadas del PCB TMM10
El PCB TMM10 cuenta con una impresionante constante dieléctrica (εProcess) de 9,20 ± 0,23 a 10 GHz, lo que garantiza una transmisión de señal confiable.determinado por el método de longitud diferencial de faseAdemás, el bajo factor de disipación (0,0022) minimiza la pérdida de señal y preserva la integridad de la señal.
Confiabilidad en condiciones extremas: estabilidad térmica y bajo factor de disipación
El coeficiente de expansión térmica del PCB TMM10, combinado con el cobre, mitiga la tensión mecánica y garantiza su integridad incluso en entornos con fluctuaciones de temperatura.Con un coeficiente térmico de constante dieléctrica de -38 ppm/°K desde -55°C hasta 125°CAdemás, su excepcional conductividad térmica de 0,76 W/m/K a 80°C facilita una disipación de calor eficiente.
Integración sin fisuras: Compatibilidad con Gerber RS-274-X
El PCB TMM10 se integra perfectamente en el software de diseño y los procesos de fabricación existentes, gracias a su compatibilidad con la ilustración de Gerber RS-274-X.Esta característica simplifica la transición del diseño a la producción, ahorrando tiempo y esfuerzo.
Aplicaciones populares y perspectivas futuras
Transmisión de señal optimizada: el papel del PCB TMM10 en amplificadores y filtros de potencia
El PCB TMM10 es un cambio de juego en amplificadores de potencia, filtros y acopladores, asegurando una transmisión y amplificación de señal optimizadas.Su rendimiento excepcional permite a los circuitos de RF y microondas ofrecer resultados superiores.
Más allá del cielo: El impacto del PCB TMM10 en los sistemas de comunicación por satélite
El PCB TMM10 desempeña un papel fundamental en los sistemas de comunicación por satélite, ya que permite una transferencia de datos sin problemas y una recepción fiable de señales.Su durabilidad y estabilidad térmica lo convierten en una opción ideal para aplicaciones espaciales.
Conclusión
Formar el futuro: avances e innovaciones en tecnología de PCB TMM10
El PCB TMM10 revoluciona las aplicaciones de RF y microondas con sus propiedades excepcionales y rendimiento inigualable.Desde su transmisión fiable de señales hasta una gestión térmica eficiente y resistencia químicaA medida que miramos hacia el futuro, los continuos avances e innovaciones del PCB TMM10 prometen abrir nuevas fronteras en el diseño y fabricación electrónica.Abrazar el futuro con el TMM10 PCB y liberar todo el potencial de sus proyectos de RF y microondas.
