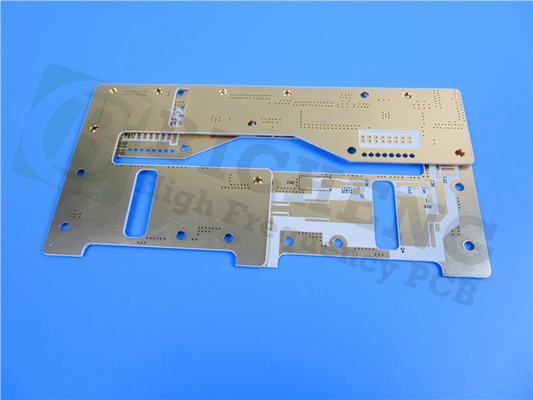

31mil RF-60A doble cara 1 oz PCB de inmersión de oro con pantalla de seda blanca

Estamos encantados de presentar nuestro PCB recién enviado. Está hecho de material RF-60A de 31 milímetros para aplicaciones RF. Veamos los detalles de este PCB.

Material de los PCB RF-60A:


Fabricado con precisión e innovación, nuestro PCB RF-60A cuenta con un laminado reforzado de fibra de vidrio cerámico orgánico, lo que garantiza una fiabilidad y durabilidad sin precedentes.La constante dieléctrica a 10 GHz es 6.15, y el factor de disipación a 10 GHz es 0.0028Con una tasa de absorción de humedad de sólo el 0,02%, se mantiene muy estable incluso en condiciones ambientales variables.8 ppm/°C, y z CTE: 69 ppm/°C.

Beneficios principales:
Experimente las ventajas que nuestro PCB RF-60A aporta a sus proyectos. Con baja absorción de humedad, garantiza una mayor fiabilidad en diversos entornos.La constante dieléctrica estable Dk en un amplio rango de frecuencias garantiza una integridad de la señal constanteSu construcción dimensionalmente estable asegura un rendimiento preciso y compatibilidad, mientras que la baja expansión del eje Z minimiza la pérdida de señal y maximiza la eficiencia.el PCB RF-60A se integra perfectamente en aplicaciones exigentesAdemás, sus excepcionales enlaces interlaminares aseguran una fiabilidad y durabilidad superiores.

Detalles de la construcción:
Damos una atención meticulosa a cada detalle para ofrecer un producto de primer nivel. Las capas de cobre son de 35 μm de espesor, y el PCB RF-60A tiene una acumulación rígida de 2 capas optimizada para un rendimiento óptimo.mientras que el núcleo RF-60A es de 31mil (0.787 mm) de espesor.

Resistencia y fiabilidad impresionantes:
Nuestro PCB RF-60A está diseñado para superar sus expectativas. Las dimensiones de la placa miden 157mm x 109mm (8PCS, 8 tipos) con una tolerancia de +/- 0.15mm.permitiendo diseños complejosEl tamaño mínimo del agujero es de 0,35 mm, lo que garantiza conexiones precisas.lograr un equilibrio entre el rendimiento y la flexibilidadCon un peso de cobre acabado de 1 oz (1,4 mil) en las capas exteriores, se garantiza una conductividad óptima.El acabado de la superficie es oro de inmersiónLa pantalla de seda superior es de color blanco, lo que facilita la identificación clara de los componentes.Se realiza un ensayo eléctrico al 100% antes del envío para garantizar la calidad y la fiabilidad.

Las estadísticas de PCB:
Nuestro PCB RF-60A está diseñado para satisfacer sus diversas necesidades. Puede acomodar 25 componentes con un total de 172 almohadillas, incluyendo 125 almohadillas a través del agujero y 47 almohadillas SMT superiores. No hay almohadillas SMT inferiores.Con 153 vías y 6 redes, nuestro PCB RF-60A ofrece amplias opciones de conectividad.

Disponibilidad mundial:
No importa dónde se encuentre, nuestro PCB RF-60A está disponible para impulsar sus innovaciones.

Aplicaciones:
La versatilidad de nuestro PCB RF-60A lo hace ideal para varias aplicaciones, incluidos amplificadores de potencia, filtros y acopladores, componentes pasivos y antenas.

Información de contacto:

Para cualquier consulta técnica o más información, por favor, póngase en contacto con Ivy en sales10@bichengpcb.com. Nuestro equipo dedicado está listo para ayudarle en cada paso.

Desbloquear la conectividad con RF-60A PCB: Una visión general completa del producto

Introducción
En el ámbito del diseño electrónico, el PCB RF-60A ha surgido como un cambio de juego, revolucionando la conectividad y ofreciendo un rendimiento excepcional.Este artículo completo se sumerge en las especificaciones técnicas y características del PCB RF-60A, mostrando sus capacidades y destacando su idoneidad para diversas aplicaciones.Exploramos cómo el PCB RF-60A establece un nuevo estándar en el mundo de las placas de circuito impreso.

Propiedades dieléctricas excepcionales
El PCB RF-60A cuenta con propiedades dieléctricas excepcionales que aseguran la integridad de las señales incluso a altas frecuencias.garantiza un rendimiento constante en un amplio rango de frecuenciasAdemás, su bajo factor de disipación (Df) de 0,0038 a 10 GHz minimiza la pérdida de señal, lo que lo hace ideal para aplicaciones exigentes que requieren una conectividad precisa y eficiente.su baja tasa de absorción de humedad de 0.02% garantiza la estabilidad en condiciones ambientales variables, protegiendo contra problemas relacionados con la humedad que pueden afectar a los componentes electrónicos.

Fuerza mecánica fuerte
Diseñado para la fiabilidad y durabilidad, el PCB RF-60A exhibe una resistencia mecánica excepcional.Su resistencia a la flexión tanto en dirección de la máquina (MD) como en dirección transversal (CD) cumple con estándares rigurosos, con valores MD de 18.300 psi (126.2 N/mm^2) y valores CD de 14.600 psi (100.7 N/mm^2). Estas propiedades aseguran la capacidad del PCB para resistir la flexión y la tensión sin comprometer el rendimiento.Además,, su alta resistencia a la tracción, con valores MD de 19.500 psi (134.4 N/mm^2) y valores CD de 16.300 psi (112.4 N/mm^2), refuerza su robustez.000 N/mm^2) y el coeficiente de Poisson de 0.068 contribuyen aún más a su estabilidad mecánica, ofreciendo tranquilidad en aplicaciones exigentes.

Confiabilidad y estabilidad
Con el PCB RF-60A, se prioriza la fiabilidad y la estabilidad. Muestra una excelente estabilidad dimensional, con cambios mínimos de tamaño incluso después de hornear.68 mils/pulgada (0Además, mantiene su integridad estructural bajo tensión térmica, con una resistencia a la peeling de 8 lbs/in (1.05 mm/M).4 N/mm) por 1 onzaEstas propiedades aseguran que el PCB RF-60A permanezca estable y confiable durante el funcionamiento, incluso en ambientes térmicos desafiantes.

Cumplimiento y seguridad medioambientales
El RF-60A PCB no sólo sobresale en rendimiento sino que también cumple con los estándares ambientales.Cumple con las regulaciones ROHS (Restricción de sustancias peligrosas) y WEEE (Residuos de equipos eléctricos y electrónicos)Además, su calificación de inflamabilidad de UL 94 V-0 destaca sus propiedades resistentes al fuego, ofreciendo una capa adicional de seguridad.el PCB RF-60A se somete a pruebas rigurosas, incluidos los ensayos de desgasificación, en los que demuestre porcentajes mínimos de desgasificación, cumpliendo los requisitos de la norma ASTM E 595.

Conclusión
El PCB RF-60A establece nuevos estándares para la conectividad y el rendimiento.y el cumplimiento de las normas medioambientales lo convierten en una opción ideal para diversas aplicaciones electrónicas, impulsando la innovación.
