Datos del producto:
Pago y Envío Términos:
|
| Alta luz: | 20 mil Substrato de PCB,Materiales de PCB para amplificadores de potencia,Placa de PCB RF de estaño de inmersión |
||
|---|---|---|---|

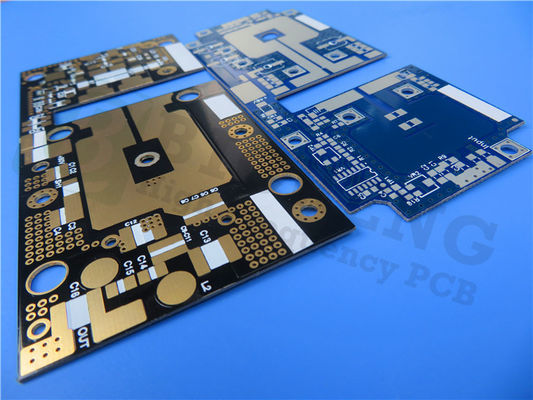

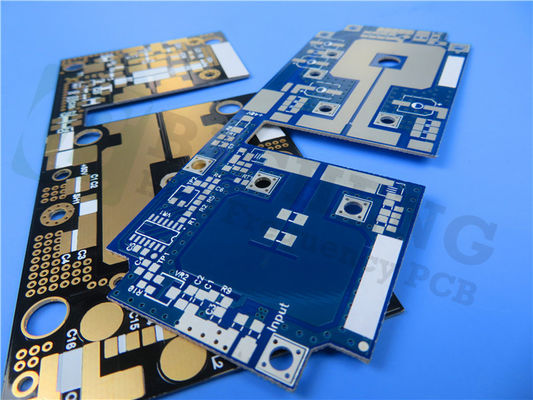

Hoy, estamos encantados de compartir con ustedes nuestro PCB recién enviado. Una solución de vanguardia suministrada para satisfacer los exigentes requisitos de aplicaciones de alto rendimiento.,Material compuesto a base de PTFE lleno de cerámica, este PCB ofrece una conductividad térmica excepcional, estabilidad dieléctrica y fiabilidad en un amplio rango de temperatura.
Características clave:
- La conductividad térmica "mejor en su clase" (1,0 W/mK) y la estabilidad constante dieléctrica (-9 ppm/°C) garantizan una disipación de calor eficiente y una transmisión de señal fiable incluso en entornos difíciles.
- Tangente de pérdida muy baja proporciona una mayor eficiencia del amplificador o de la antena, lo que permite un rendimiento superior en aplicaciones críticas.
- Un precio asequible para aplicaciones comerciales, lo que lo convierte en una solución accesible sin comprometer la calidad o el rendimiento.
- Es más fácil de perforar que los laminados tradicionales de origen comercial, gracias a su construcción de vidrio tejido grueso y denso.
- La alta resistencia a la exfoliación garantiza una adhesión fiable del cobre, crucial para aplicaciones con tensión térmica.
Detalles de la construcción:
Este PCB rígido de 2 capas cuenta con un núcleo TC350 con capas de cobre en ambos lados.6 mm y un peso de cobre acabado de 1 oz (1.4 mils) en las capas exteriores, este PCB logra el equilibrio perfecto entre el rendimiento y la flexibilidad.proporcionando una excelente solderabilidad y resistencia a la corrosión.
Beneficios:
- Disposición y gestión del calor: la excepcional conductividad térmica de este PCB permite una eficiencia de la disipación del calor,evitar el sobrecalentamiento y garantizar un rendimiento óptimo incluso en aplicaciones exigentes.
- Mejora del procesamiento y fiabilidad: con su baja pérdida tangente y estabilidad dieléctrica, este PCB mejora la integridad de la señal, reduce la pérdida y mejora la fiabilidad general del sistema.
- Grandes tamaños de panel para diseño de circuitos múltiples: este PCB permite diseños de circuitos múltiples dentro de un solo panel, reduciendo los costos de procesamiento y maximizando la eficiencia.
Aplicaciones típicas:
- Amplificadores de potencia, filtros y acopladores: Este PCB es ideal para aplicaciones de alta potencia que requieren una disipación de calor eficiente y una transmisión de señal confiable.
- Amplificadores montados en torres (TMA) y amplificadores montados en torres (TMB): Con sus excelentes propiedades de gestión térmica, este PCB garantiza un rendimiento confiable en aplicaciones montadas en torres.
- Antenas con ciclo térmico: la estabilidad dieléctrica del PCB lo hace adecuado para antenas sensibles a la deriva dieléctrica causada por las variaciones de temperatura.
- Combinador de microondas y divisores de potencia: este PCB proporciona el rendimiento y la fiabilidad necesarios para los combinadores de microondas y divisores de potencia en entornos exigentes.
Calidad y apoyo:
Nuestros PCBs cumplen con los estándares de calidad IPC-Clase-2, garantizando una alta fiabilidad y rendimiento.Para cuestiones técnicas, por favor, póngase en contacto con Ivy en sales10@bichengpcb.com.
| Propiedad | Unidades | Valor | Prueba Merthod |
| 1. Propiedades eléctricas | |||
| Constante dieléctrica (puede variar según el grosor) | |||
| @ 1 MHz | - ¿ Qué? | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - ¿ Qué? | 3.50 | Cavidad resonante |
| @10 GHz | - ¿ Qué? | 3.50 | IPC TM-650 2.5.5.5 |
| Factor de disipación | |||
| @ 1 MHz | - ¿ Qué? | 0.0015 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - ¿ Qué? | 0.0018 | Cavidad resonante |
| @10 GHz | - ¿ Qué? | 0.0020 | IPC TM-650 2.5.5.5 |
| Coeficiente de temperatura del dieléctrico | - ¿ Qué? | ||
| TC r @ 10 GHz (-40-150 °C) | ppm/oC | -9 años | IPC TM-650 2.5.5.5 |
| Resistencia por volumen | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Resistencia de la superficie | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Fuerza eléctrica | Voltios/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Descomposición dieléctrica | el kV | 40 | IPC TM-650 2.5.6 |
| Resistencia al arco | el segundo | > 240 | IPC TM-650 2.5.1 |
| 2. Propiedades térmicas | |||
| Temperatura de descomposición (Td) | |||
| El nombre inicial | °C | 520 | IPC TM-650 2.4.24.6 |
| El 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260: el precio de venta | Min | > 60 años | IPC TM-650 2.4.24.1 |
| T288 | Min | > 60 años | IPC TM-650 2.4.24.1 |
| T300 | Min | > 60 años | IPC TM-650 2.4.24.1 |
| Expansión térmica, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| Expansión térmica, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| Porcentaje de expansión en el eje z (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3Propiedades mecánicas | |||
| Resistencia al pelado hasta el cobre (1 oz/35 micrones) | |||
| Después del estrés térmico | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | 7 (1.2) | IPC TM-650 2.4.8 |
| A temperaturas elevadas (150oC) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Soluciones de post-proceso | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | 7 (1.2) | IPC TM-650 2.4.8 |
| Modulo de los jóvenes | Se aplicará el método siguiente: | IPC TM-650 2.4.18.3 | |
| Resistencia a la flexión (máquina/cruz) | Se aplicará el método siguiente: | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Resistencia a la tracción (máquina/cruz) | Se aplicará el método siguiente: | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| Modulo de compresión | Se aplicará el método siguiente: | Las demás partidas | |
| Relación de Poisson | - ¿ Qué? | Las demás partidas | |
| 4Propiedades físicas | |||
| Absorción de agua | % | 0.05 | IPC TM-650 2.6.2.1 |
| Densidad, ambiente 23oC | G/cm3 | 2.30 | Método ASTM D792 A |
| Conductividad térmica | El valor de las emisiones de CO | 0.72 | Las demás partidas |
| Calor específico | J/gK | 0.90 | Las demás partidas |
| Flamabilidad | clase | V0 | El número de certificado es: |
| Desgasificación de la NASA, 125oC, ≤10-6 torr | |||
| Pérdida total de masa | % | 0.02 | La NASA SP-R-0022A |
| Volátiles recogidos | % | 0.01 | La NASA SP-R-0022A |
| El vapor de agua recuperado | % | 0.01 | La NASA SP-R-0022A |
Liberar el poder de los PCB TC350: redefinir el rendimiento de alta frecuencia
Bienvenido al mundo de TC350, un PCB excepcional diseñado para revolucionar las aplicaciones de alta frecuencia.respaldado por la ficha de datosCon sus propiedades eléctricas y térmicas avanzadas, el TC350 establece un nuevo punto de referencia para el rendimiento y la fiabilidad.Vamos a profundizar en los detalles y descubrir cómo TC350 puede potenciar sus proyectos de alta frecuencia.
El TC350 es un PCB de vanguardia que combina un diseño innovador y materiales avanzados para ofrecer un rendimiento superior en aplicaciones de alta frecuencia.TC350 garantiza una transmisión fiable de la señal, pérdida mínima de señal, y reducción de la intersección.
Veamos las siguientes propiedades clave del TC350:
1. Propiedades eléctricas
El TC350 exhibe una constante dieléctrica constante de 3,50 a través de un amplio rango de frecuencia, lo que garantiza una propagación precisa de la señal y distorsiones mínimas.0015 a 1 MHz minimiza las pérdidas de energía y mejora la integridad de la señal incluso a altas frecuencias.
2. Propiedades térmicas
El TC350 sobresale en la gestión térmica con una alta conductividad térmica de 0,72 W/mK. Esta propiedad permite una transferencia de calor eficiente, evitando el sobrecalentamiento y garantizando un rendimiento óptimo.El PCB también demuestra propiedades de expansión térmica excepcionales, con una baja expansión del eje z del 1,2% de 50 a 260oC, garantizando la estabilidad dimensional incluso en ambientes térmicos difíciles.
3Propiedades mecánicas
El TC350 cuenta con una resistencia mecánica impresionante, lo que lo hace adecuado para aplicaciones exigentes.Exhibe una excelente resistencia a la cáscara de 7 lb / in después de la tensión térmica y cumple con los estándares de la industria para el módulo de jóvenesLas resistencias de flexión y de tracción de los PCB de 14/10 kpsi (97/69 MPa) y 11/8 kpsi (76/55 MPa) respectivamente mejoran aún más su integridad mecánica.
4Propiedades físicas
Además de su potencia eléctrica y térmica, el TC350 muestra propiedades físicas notables.incluso en condiciones húmedasLa densidad del PCB de 2,30 g/cm3 y la baja calificación de inflamabilidad de V0 de acuerdo con UL-94 garantizan la seguridad y el cumplimiento en diversos entornos.
El TC350 encuentra aplicaciones versátiles en proyectos de alta frecuencia donde el rendimiento y la fiabilidad son primordiales.Permite a los ingenieros ampliar los límites de la tecnología de alta frecuencia en amplificadores de potenciaEn el sector de las telecomunicaciones, la industria aeroespacial o la industria, los equipos de ensamblaje de energía, los sistemas de filtros, los acopladores, los amplificadores montados en torres, las antenas de ciclo térmico y los combinadores de microondas, se utilizan para la fabricación de equipos de ensamblaje.El TC350 permite a los ingenieros diseñar soluciones de vanguardia.
En conclusión, el PCB TC350 es un cambio de juego en aplicaciones de alta frecuencia, ofreciendo un rendimiento eléctrico, térmico y mecánico excepcional.eficiencia en la disipación de calorEl TC350 permite a los ingenieros diseñar soluciones de vanguardia.
