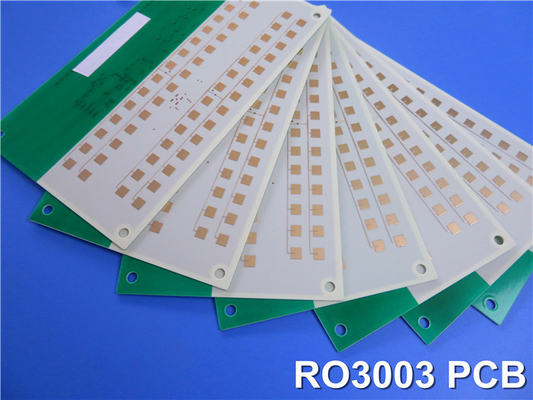

Se complace en presentar nuestro recientemente enviado PCB, diseñado con precisión y confiabilidad para satisfacer sus exigentes necesidades electrónicas.Este PCB de alta calidad está hecho con compuestos PTFE llenos de cerámica Rogers RO3003, garantizando un rendimiento y una durabilidad excepcionales, con una constante dieléctrica de 3,0 +/- 0,04 a 10 GHz a 23°C y un factor de disipación de 0,001 a 10 GHz a 23°C,este PCB ofrece una transmisión de señal confiable y pérdida mínima.
Las propiedades mecánicas excepcionales del PCB y su bajo coeficiente de expansión térmica (CTE) lo convierten en una opción ideal para diversas aplicaciones.y 25 ppm/°C, respectivamente, permiten construcciones fiables de placas de línea de rayas y de múltiples capasEsto lo hace adecuado para su uso en diseños de tableros de múltiples capas y diseños híbridos con vidrio epoxi.
Las capas de cobre, cada una de 18 μm, están intercaladas con Rogers 3003 Core y Prepreg FastRise 28 capas,proporcionar estabilidad e integridad de la señalEl resultado final de la construcción del PCB es un cartón acabado de 1,22 mm de espesor, con 0,5 oz (0,7 mil) de capas interiores y 1 oz (1,4 mil) de capas exteriores de cobre.El acabado de la superficie se consigue mediante la impresión de la chapa de oro, garantizando una excelente conductividad y resistencia a la corrosión.
Con un tamaño compacto de 82.91mm x 56.61mm y una tolerancia de +/- 0.15mm, este PCB está diseñado para ser versátil y fácil de integrar en sus sistemas electrónicos.Soporta un espacio mínimo de 5/5 milis y un tamaño mínimo de agujero de 0.3mm, lo que permite diseños de circuitos complejos y precisos. La placa cuenta con vías ciegas L1-L2 y L1-L3, mejorando la conectividad y las capacidades de enrutamiento de señales.
Cumpliendo con los estándares de calidad IPC-Clase 2, este PCB garantiza una fabricación de alta calidad y una artesanía meticulosa.Se ha sometido a una prueba eléctrica al 100% para garantizar su integridad y fiabilidad.La capa superior de la PCB está diseñada para cumplir con requisitos de impedancia específicos, con una pista de 6 mil para impedancia de 50 ohmios y una pista de 7 mil / 6 mil para impedancia diferencial de 100 ohmios.
Con 70 componentes, 116 pastillas totales y 234 vías, este PCB ofrece un amplio espacio para sus necesidades de circuitos.
Este PCB encuentra sus aplicaciones en varios campos, como filtros de paso de banda, antenas de parche de microstrip, osciladores controlados por voltaje y cualquier aplicación sensible a los cambios de temperatura.Su rango de funcionamiento de -40°C a +85°C garantiza un rendimiento fiable en diversos entornos.
Nuestro PCB está disponible en todo el mundo, y para cualquier consulta técnica, por favor, póngase en contacto con Ivy en sales10@bichengpcb.com.y facilidad de integración para sus proyectos electrónicos.
| RO3003 Valor típico | |||||
| Propiedad | Sección 3 | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.0 ± 0.04 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3 | Z. | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.001 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - ¿ Qué pasa? | Z. | ppm/°C | 10 GHz -50 °C a 150 °C | IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional | 0.06 0.07 |
X. Y |
Muestra de las condiciones de funcionamiento | Conde A. | IPC-TM-650 2.2.4 |
| Resistencia por volumen | 107 | MΩ.cm | Conde A. | IPC 2.5.17.1 | |
| Resistencia de la superficie | 107 | MΩ | Conde A. | IPC 2.5.17.1 | |
| Modulo de tracción | 930 823 |
X. Y |
MPa | 23°C | Las demás partidas |
| Absorción de humedad | 0.04 | % | D48/50 y D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor específico | 0.9 | j/g/k | Calculado | ||
| Conductividad térmica | 0.5 | El valor de las emisiones | 50 °C | Las demás partidas | |
| Coeficiente de expansión térmica (-55 a 288 °C) |
17 16 25 |
X. Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.4.1 |
| Td el año | 500 | °C TGA | Las demás partidas | ||
| Densidad | 2.1 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 12.7 | En el interior. | 1 oz, EDC después de flote de soldadura | IPC-TM 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Desvelación de RO3003: el material primordial para los PCB de alto rendimiento
Introducción:
En el ámbito de las aplicaciones electrónicas de alta frecuencia, la selección del material de PCB adecuado es crucial para lograr un rendimiento y una fiabilidad óptimos.un material se destaca como la opción primordialCon sus características excepcionales y propiedades versátiles, RO3003 se ha convertido en el material de elección para los ingenieros y diseñadores que buscan un rendimiento de primer nivel en sus diseños de PCB.En este artículo, vamos a explorar las razones por las que RO3003 reina suprema y por qué debe ser su material de elección.
1. Rendimiento dieléctrico incomparable:
RO3003 cuenta con una constante dieléctrica (ε) de 3,0 ± 0,04 a 10 GHz y 23 °C, por lo que es una opción ideal para aplicaciones de alta frecuencia.Su excelente estabilidad constante dieléctrica garantiza una transmisión de señal constante y una pérdida mínima, lo que permite un rendimiento de circuito fiable y eficiente.
2Factor de disipación bajo:
Con un factor de disipación notablemente bajo (tanδ) de 0,001 a 10 GHz y 23 °C, RO3003 minimiza la pérdida de energía y la distorsión en circuitos de alta frecuencia.Esta característica asegura que sus señales permanecen prístinas y precisas, que permite un rendimiento superior en aplicaciones de hasta 40 GHz.
3Estabilidad a temperatura:
RO3003 presenta una estabilidad dimensional excepcional, con un bajo coeficiente térmico de ε y un coeficiente de expansión térmica (CTE) de 17 ppm/°C (eje X), 16 ppm/°C (eje Y) y 25 ppm/°C (eje Z).Esta estabilidad garantiza un rendimiento fiable incluso en condiciones de temperaturas extremas, por lo que es adecuado para aplicaciones sensibles a los cambios de temperatura.
4. Rigididad mecánica:
Las propiedades mecánicas de RO3003 lo convierten en una excelente opción para las construcciones de placas de rayas y de múltiples capas.mientras que su alto módulo de tracción proporciona robustez y protección contra el esfuerzo mecánico.
5. Opciones de diseño versátiles:
La versatilidad de RO3003 permite una amplia gama de posibilidades de diseño, especialmente adecuado para los diseños de cartones de múltiples capas,ofreciendo flexibilidad en la creación de configuraciones de circuitos complejosAdemás, se integra a la perfección con los diseños híbridos de placas de vidrio epoxi de múltiples capas, ampliando aún más sus aplicaciones potenciales.
6. Rendimiento eléctrico excepcional:
RO3003 cumple con estrictos requisitos de rendimiento eléctrico, con una capa superior diseñada para alcanzar requisitos de impedancia específicos.Con una vía de 6 milímetros que proporciona una impedancia de un solo extremo de 50 ohmos y una vía de 7 milímetros/6 milímetros/brecha que permite una impedancia diferencial de 100 ohmos, RO3003 garantiza una integridad precisa de la señal y un rendimiento fiable de alta frecuencia.
7- Confiabilidad y garantía de calidad:
Fabricado según las normas de calidad IPC-Clase-2, RO3003 se somete a pruebas rigurosas y medidas de control de calidad.y compatibilidad del proceso libre de plomo, garantizando una solución fiable y compatible para sus necesidades de PCB.
8Amplia gama de aplicaciones:
RO3003 encuentra su aplicación en una multitud de industrias y proyectos.y cualquier aplicación que requiera un rendimiento superior, estabilidad y resistencia a las variaciones de temperatura.
9Disponibilidad global:
Como un material ampliamente reconocido y buscado, RO3003 está disponible en todo el mundo.Usted puede acceder a este material fundamental para cumplir con sus requisitos de PCB.
Conclusión:
RO3003 se destaca como el material primordial para PCB de alto rendimiento, ofreciendo un rendimiento dieléctrico sin igual, bajo factor de disipación, estabilidad a temperatura y posibilidades de diseño versátiles.Su excepcional rendimiento eléctrico, confiabilidad y disponibilidad global lo convierten en la opción preferida por ingenieros y diseñadores de diversas industrias.Abrace el poder de RO3003 y desbloquee todo el potencial de sus aplicaciones electrónicas de alta frecuencia.
