| Alta luz: | Placa de circuito de PCB RF de doble cara,5870 PCB de cobre desnudo,31 millas de PCB de cobre desnudo |
||
|---|---|---|---|

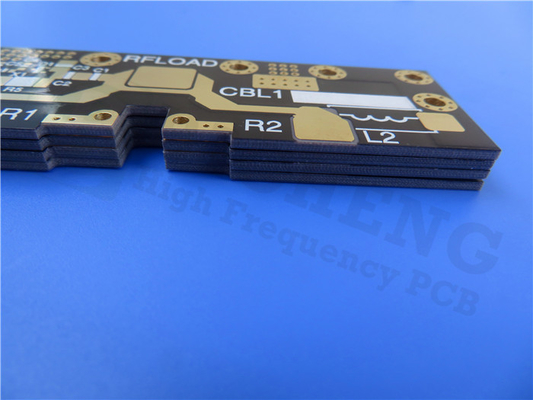

Presentamos nuestro recientemente enviado PCB, elaborado con Rogers RT/duroid 5870 de vidrio reforzado con microfibra PTFE.Este PCB rígido de 2 capas está diseñado para satisfacer las demandas de aplicaciones de alta frecuencia, ofreciendo un rendimiento eléctrico y una fiabilidad excepcionales.
El material del PCB, Rogers RT/duroid 5870, es un material PTFE reforzado bien establecido y ampliamente confiable.0012 a la misma frecuencia y temperatura, garantiza la menor pérdida eléctrica entre los materiales PTFE reforzados, lo que permite una transmisión de señal eficiente y una pérdida de señal mínima, garantizando un rendimiento de alta fidelidad.
Los detalles de construcción de la PCB incluyen una capa de cobre en ambos lados, cada una con un grosor de 35 μm. La capa Rogers Core RT/duroide 5870 tiene un grosor de 0,787 mm (31 mil),proporcionando una excelente estabilidad dimensional e integridad de la señalEl tablero acabado tiene un grosor de 0,9 mm, lo que garantiza un diseño compacto y fiable.
Este PCB ofrece una versatilidad excepcional y facilidad de uso. Se puede cortar, compartir y mecanizar fácilmente para formar, lo que permite una integración perfecta en varias aplicaciones.Su resistencia a los disolventes y reactivos utilizados en el grabado o el revestimiento de bordes y agujeros garantiza su durabilidad y fiabilidad a largo plazo.
Diseñado para soportar ambientes hostiles, nuestro PCB es ideal para ambientes de alta humedad, exhibe propiedades isotrópicas, garantizando un rendimiento eléctrico uniforme en un amplio rango de frecuencia.Esto hace que sea adecuado para una gama de aplicaciones, incluidas las antenas de banda ancha de las aerolíneas comerciales, los circuitos de microrrugas y de rayas, las aplicaciones de ondas milimétricas, los sistemas de radar, los sistemas de orientación y las antenas de radio digital punto a punto.
Para mantener los más altos estándares de calidad, nuestros PCB se someten a una prueba eléctrica del 100% antes del envío.Disponible en todo el mundo, puede confiar en que nuestros PCBs son accesibles sin importar a dónde le lleve su proyecto.
Para cualquier pregunta o consulta técnica, por favor comuníquese con Ivy en sales10@bichengpcb.com. Nuestro equipo está dedicado a proporcionar un apoyo excepcional y experiencia para garantizar el éxito de su proyecto.
| Constante dieléctrica,ε Proceso | 2.33 2.33 ± 0.02 de las especificaciones. |
Z. | No incluido | C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Constante dieléctrica,εDiseño | 2.33 | Z. | No incluido | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0005 0.0012 |
Z. | No incluido | C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coeficiente térmico de ε | -115 | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 | |
| Resistencia por volumen | 2 x 107 | Z. | No más | En el caso de la Comunidad | Las demás partidas | |
| Resistencia de la superficie | 3 por 107 | Z. | ¿ Qué es eso? | En el caso de la Comunidad | Las demás partidas | |
| Calor específico | 0.96(0.23) | No incluido | j/g/k (cal/g/c) |
No incluido | Calculado | |
| Modulo de tracción | Prueba a 23°C | Prueba a 100 °C | No incluido | MPa (kpsi) | A. No | Las demás partidas |
| 1300(189) | 490(71) | X. | ||||
| 1280(185) | Las demás: | Y | ||||
| El estrés supremo | 50 (7.3) | 34(4.8) | X. | |||
| 42 (6.1) | 34(4.8) | Y | ||||
| La última cepa | 9.8 | 8.7 | X. | % | ||
| 9.8 | 8.6 | Y | ||||
| Modulo de compresión | 1210(176) | 680(99) | X. | MPa (kpsi) | A. No | Las demás partidas |
| 1360(198) | 860(125) | Y | ||||
| 803 ((120) | 520(76) | Z. | ||||
| El estrés supremo | 30(4.4) | 23(3.4) | X. | |||
| 37 ((5.3) | 25(3.7) | Y | ||||
| 54(7.8) | 37 ((5.3) | Z. | ||||
| La última cepa | 4 | 4.3 | X. | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z. | ||||
| Absorción de humedad | 0.02 | No incluido | % | 0.62" (~ 1.6mm) D48 / 50 | Las demás partidas | |
| Conductividad térmica | 0.22 | Z. | P/m/k | 80 °C | Las demás partidas | |
| Coeficiente de expansión térmica | 22 28 173 |
X. Y Z. |
ppm/°C | 0 a 100 °C | IPC-TM-650 2.4.41 | |
| Td el año | 500 | No incluido | °C TGA | No incluido | Las demás partidas | |
| Densidad | 2.2 | No incluido | Gm/cm3 | No incluido | Las demás partidas | |
| Pelucas de cobre | 27.2(4.8) Los demás | No incluido | Plí ((N/mm) | 1 oz ((35 mm) de lámina EDC después del flotador de soldadura |
IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | No incluido | No incluido | No incluido | Sección 94 | |
| Proceso libre de plomo compatible | - ¿ Qué? | No incluido | No incluido | No incluido | No incluido | |
Explorando el poder del RT/duroide 5870: liberar el potencial de las aplicaciones de alta frecuencia
Introducción:
En el mundo de las aplicaciones de alta frecuencia, la elección del material de PCB adecuado es crucial para garantizar un rendimiento eléctrico y una fiabilidad óptimos.Un material que destaca por sus propiedades excepcionales es el RT/duroide 5870En este artículo profundizaremos en las características y beneficios del RT/duroide 5870, explorando su rendimiento eléctrico, propiedades mecánicas, capacidades de mecanizado,durabilidad en ambientes hostiles, aplicaciones versátiles, estándares de calidad, disponibilidad mundial y soporte técnico.Únete a nosotros en este viaje mientras desbloqueamos el verdadero potencial del RT/duroide 5870 y su impacto en los diseños de alta frecuencia.
Desentrañar el rendimiento eléctrico:
La clave para un rendimiento eléctrico superior radica en la constante dieléctrica y el factor de disipación.33, garantizando una transmisión de señal eficiente y una pérdida de señal mínima, con un factor de disipación bajo de 0.0012, minimiza la pérdida de energía y mejora la integridad de la señal, por lo que es ideal para aplicaciones de alta frecuencia.
Robusto y confiable:
RT/duroid 5870 presenta una notable estabilidad térmica con un coeficiente térmico de -115 ppm/°C, garantizando un rendimiento constante en un amplio rango de temperaturas.incluido el módulo de tracción y la tensión finalTanto a temperatura ambiente como a temperaturas elevadas, el RT/duroide 5870 ofrece una fiabilidad inmutable.
Integración sin fisuras:
El mecanizado y la conformación de PCB son esenciales para diseños personalizados. RT/duroid 5870 ofrece una excelente maquinabilidad, lo que permite un fácil corte, intercambio y conformación.Sus propiedades materiales bien establecidas lo convierten en una opción versátil para diversas aplicaciones, dando a los diseñadores la libertad de dar vida a sus ideas.
Durabilidad en ambientes hostiles:
El funcionamiento en ambientes de alta humedad o el contacto con disolventes y reactivos pueden plantear desafíos para los PCB.Resistente a los disolventes y reactivos utilizados para el grabado o el revestimiento de bordes y agujerosSu tasa de absorción de humedad del 0,02% y su resistencia química la convierten en una opción ideal para entornos exigentes.
Versatilidad en las aplicaciones:
RT/duroid 5870 encuentra amplias aplicaciones en industrias como la aeroespacial, las telecomunicaciones y los sistemas de radar.circuitos de micropistas y de líneas, aplicaciones de ondas milimétricas, sistemas de radar, sistemas de guía y antenas de radio digitales punto a punto.Las propiedades eléctricas uniformes del RT/duroide 5870 en un amplio rango de frecuencias lo convierten en una solución ideal para diseños de alta frecuencia.
Aseguramiento de la calidad
Cuando se trata de materiales de PCB, la calidad es de suma importancia. RT/duroid 5870 cumple con los estándares IPC-Clase-2, lo que garantiza un rendimiento constante y fiable.Las pruebas eléctricas rigurosas garantizan que cada PCB cumpla con los más altos estándares de calidad y rendimientoCon RT/duroid 5870, puede confiar en que sus diseños de alta frecuencia están en buenas manos.
Disponibilidad mundial:
No importa a dónde te lleve tu proyecto, RT/duroid 5870 está disponible en todo el mundo.Digan adiós a las limitaciones geográficas y abracen la disponibilidad global de RT/duroid 5870 para sus aplicaciones de alta frecuencia.
Apoyo técnico y experiencia:
Entendemos que diseñar aplicaciones de alta frecuencia puede ser complejo, por eso ofrecemos soporte técnico dedicado para ayudarle en cada paso del camino.Nuestro experimentado equipo de expertos está disponible para responder a sus preguntasCon nuestro apoyo técnico y experiencia, puede dar vida con confianza a sus diseños de alta frecuencia.
Innovaciones futuras:
El mundo de las aplicaciones de alta frecuencia está en constante evolución, y también lo está el RT/duroid 5870.Mantenerse a la vanguardia explorando las innovaciones y el potencial futuros del RT/duroid 5870Descubra cómo este material de PCB continúa empujando los límites del diseño de alta frecuencia y desbloqueando nuevos reinos de posibilidades.
Conclusión:
RT/duroid 5870 es un material de PCB revolucionario que abre un mundo de posibilidades para aplicaciones de alta frecuencia.capacidad de integración sin interrupciones, durabilidad en ambientes adversos, aplicaciones versátiles, cumplimiento de estándares de calidad, disponibilidad mundial y soporte técnico dedicado lo convierten en la opción ideal para ingenieros y diseñadores.Con RT/duroide 5870, puede liberar todo el potencial de sus diseños de alta frecuencia y dar vida a sus ideas.
