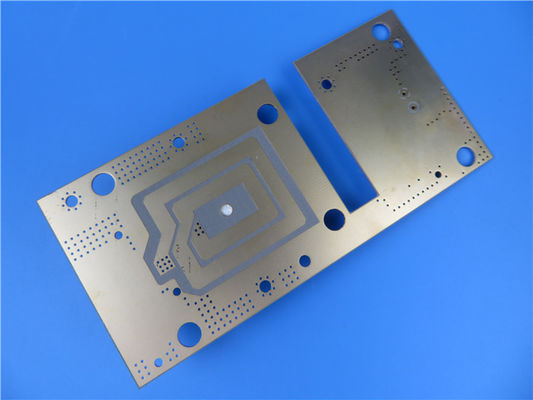

20mil RF-35 1oz PCB de estaño de inmersión con serigrafía blanca para componentes pasivos

Presentamos nuestro recientemente enviado PCB rígido de 2 capas, diseñado específicamente para cumplir con los requisitos de varias aplicaciones como amplificadores de potencia, filtros y acopladores.Este PCB se fabrica utilizando la familia Taconic ORCER, un material de refuerzo de vidrio tejido cerámico PTFE de alta calidad, que ofrece un rendimiento y una fiabilidad excepcionales.

El material de PCB presenta una constante dieléctrica de 3,5 a 1,9 GHz, lo que garantiza una transmisión de señal eficiente y una pérdida de señal mínima.este PCB presenta excelentes características eléctricasTambién cuenta con una notable resistencia a la ruptura dieléctrica de 41 kV, lo que garantiza durabilidad y protección contra fallas eléctricas.

El material Taconic ORCER muestra un bajo coeficiente de expansión térmica (CTE) de 19 ppm/°C y 24 ppm/°C en la dirección x-y y 64 ppm/°C en la dirección z.Esta estabilidad dimensional ayuda a mantener la integridad del PCB a temperaturas variables y garantiza un rendimiento confiable a lo largo del tiempo.

Beneficiándose de su ventaja de bajo coste, este PCB ofrece una resistencia excepcional a la cáscara, lo que mejora aún más su durabilidad y resistencia a la delaminación.El factor de disipación excepcionalmente bajo contribuye a una transmisión de señal eficiente sin pérdidas de energía significativasAdemás, su baja absorción de humedad y su mejora de la suavidad de la superficie aumentan su fiabilidad y rendimiento en general.

El apilamiento de este PCB consiste en dos capas de cobre, cada una con un grosor de 35 μm, que ensanchan el núcleo RF-35 con un grosor de 20 milímetros (0,508 mm).Esta construcción garantiza la integridad óptima de la señal y la integridad estructural.

Con una dimensión de 115 mm x 59 mm (+/- 0,15 mm), este PCB proporciona un amplio espacio para el diseño de su circuito mientras mantiene un ajuste preciso.El espacio mínimo de traza de 6/4 mil permite el enrutamiento de circuitos complejosEl tamaño mínimo del agujero de 0,3 mm facilita una integración eficiente de los componentes.4 mils) de la capa exterior de cobre, el peso de la capa exterior es el equilibrio entre flexibilidad y durabilidad..

Para el acabado de la superficie, el recubrimiento de estaño de inmersión garantiza una excelente solderabilidad y resistencia a la corrosión.La ausencia de serigrafía inferior y máscara de soldadura permite flexibilidad en la personalización.

Antes del envío, cada PCB se somete a una rigurosa prueba eléctrica del 100%, asegurando su funcionalidad y el cumplimiento de los estándares de calidad IPC-Clase-2.

Se suministra el formato de ilustración Gerber RS-274-X, lo que permite una integración perfecta en su proceso de fabricación.

Este PCB cuenta con un total de 25 componentes y 168 pastillas, incluidas 112 pastillas a través del agujero y 56 pastillas SMT superiores.mejorar aún más el rendimiento general de sus proyectos de circuito.

Para cualquier consulta técnica o más información, no dude en ponerse en contacto con Ivy en sales10@bichengpcb.com.Nos dedicamos a proporcionar un servicio de atención al cliente excepcional y a responder a cualquier pregunta que pueda tener..

Desatando el poder de RF-35: un material de PCB de vanguardia

Introducción:
En el ámbito de las aplicaciones de alta frecuencia, los PCB RF-35 han surgido como un cambio de juego, ofreciendo un rendimiento y una fiabilidad excepcionales.RF-35 se ha convertido en la opción para los ingenieros que buscan la integridad óptima de la señal y el rendimiento mejorado del circuito.

Propiedades eléctricas clave del RF-35:
La RF-35 cuenta con una constante dieléctrica de 3,5 a 1,9 GHz, lo que garantiza una transmisión de señal eficiente y minimiza la pérdida de señal.9 GHz mejora aún más el rendimiento eléctricoEstas propiedades hacen que la RF-35 sea ideal para amplificadores de potencia, filtros y otras aplicaciones de RF.

Resistencia mecánica y estabilidad dimensional:
RF-35 exhibe una notable resistencia mecánica y estabilidad dimensional.Proporciona una durabilidad excepcional y resistencia a la delaminaciónSu baja absorción de humedad del 0,02% garantiza un rendimiento fiable incluso en ambientes exigentes.La mejora de la suavidad de la superficie del RF-35 contribuye al ensamblaje óptimo del circuito y la integridad de la señal.

Descomposición dieléctrica y conductividad térmica:
RF-35 supera las expectativas en lo que respecta a la falla dieléctrica, con una potencia de 41 kV. Esta característica garantiza un aislamiento confiable y protección contra fallas eléctricas,mejorar la longevidad de los sistemas electrónicosAdemás, la conductividad térmica del RF-35 de 0,24 W/m/K facilita una disipación de calor eficaz, mitigando el riesgo de sobrecalentamiento y garantizando un funcionamiento de circuito estable.

Aplicaciones en amplificadores de potencia, filtros y componentes pasivos:
La RF-35 encuentra amplia aplicación en amplificadores de potencia, donde su baja pérdida y excelente rendimiento eléctrico permiten una entrega de energía eficiente.donde las líneas de transmisión de impedancia controlada son cruciales para un filtrado preciso de la señalAdemás, RF-35 mejora el rendimiento de los componentes pasivos, contribuyendo a la eficiencia general del circuito.

Normas de calidad y disponibilidad mundial:
Los PCB RF-35 se adhieren a los estándares de calidad IPC-Clase 2, lo que garantiza la consistencia y fiabilidad en la fabricación.Los ingenieros y diseñadores pueden acceder fácilmente a RF-35 para sus proyectos., independientemente de su ubicación.

Conclusión:
Los PCB RF-35 han revolucionado el diseño de circuitos de alta frecuencia, ofreciendo propiedades eléctricas excepcionales, resistencia mecánica y estabilidad dimensional.alta resistencia a la cáscaraSu conductividad térmica y versatilidad en amplificadores de potencia, filtros,y componentes pasivos lo convierten en la mejor opción para los ingenieros que buscan optimizar sus aplicaciones de RFAbrace el poder de RF-35 y desbloquee un nuevo reino de posibilidades en sus diseños. Confía en sus estándares de calidad y disponibilidad global para impulsar sus proyectos.
