| Alta luz: | 60 mil material de PCB de alta frecuencia,PWB de alta frecuencia 1oz,PCB de inmersión de oro de alta frecuencia |
||
|---|---|---|---|

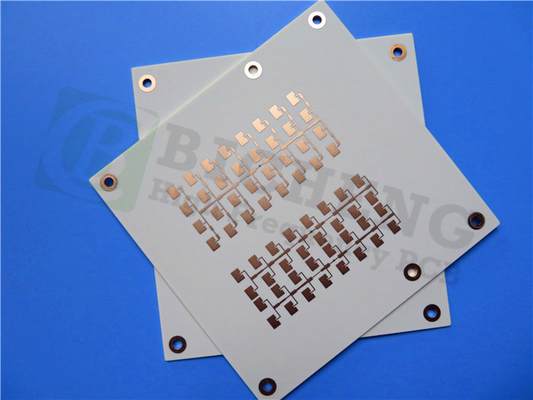

Nuestro recientemente enviado PCB rígido de 2 capas ha sido diseñado específicamente para satisfacer los exigentes requisitos de aplicaciones de alto rendimiento y alto volumen.Meticulosamente fabricado con Rogers RO4003C Hidrocarburo vidrio tejido cerámico, este PCB ofrece un rendimiento eléctrico sin precedentes y estabilidad dimensional.
El material de PCB, RO4003C, es un laminado de hidrocarburos/cerámica reforzado conocido por su baja tolerancia dieléctrica y baja pérdida.38 a 10 GHz y un factor de disipación de 0.0027 a 10 GHz, se logra un excelente rendimiento eléctrico, lo que lo hace ideal para aplicaciones que requieren frecuencias de funcionamiento más altas.Las propiedades eléctricas estables en todo el rango de frecuencia le permiten sobresalir en líneas de transmisión de impedancia controlada y diseños de filtros repetibles.
Con un bajo coeficiente térmico de constante dieléctrica y una excelente estabilidad dimensional, se garantiza un rendimiento confiable incluso bajo temperaturas de procesamiento de circuitos variables.Los orificios revestidos se benefician de la durabilidad proporcionada por su baja expansión del eje Z, mientras que la estabilidad durante todo el proceso de fabricación se mantiene debido al bajo coeficiente de expansión en el plano.
El apilamiento de este PCB consiste en un núcleo Rogers 4003C de 1.524 mm encajonado entre dos capas de cobre de 35 μm, lo que proporciona una transmisión óptima de la señal e integridad estructural.La versatilidad en el diseño de circuitos se logra con un espesor de placa terminado de 1.6 mm y un espacio mínimo de 5/4 milímetros.
Este PCB viene con varios detalles de construcción, incluida una dimensión de placa de 42.56 mm x 63.2 mm (+/- 0.15 mm), lo que garantiza un ajuste preciso en sus aplicaciones.La integración eficiente de los componentes se ve facilitada por el tamaño mínimo del orificio de 0.5 mm, y el acabado superficial de Oro de Inmersión garantiza una excelente solderabilidad y resistencia a la corrosión.
Con un total de 12 componentes y 38 almohadillas, incluyendo 21 almohadillas de agujero y 17 almohadillas SMT superiores, se proporciona un amplio espacio para sus necesidades de circuitos.,y el enrutamiento eficiente y la conectividad se logran mediante la inclusión de 49 vías y 3 redes.
Cumple con los estándares de calidad IPC-Clase-2, este PCB se somete a una prueba eléctrica del 100% antes del envío, asegurando su fiabilidad y funcionalidad.La integración perfecta en su proceso de fabricación es posible por su compatibilidad con Gerber RS-274-X ilustración.
Este PCB de alto rendimiento encuentra aplicaciones en varias industrias, sobresaliendo en ofrecer un rendimiento confiable y eficiente en áreas como antenas de estaciones base celulares y amplificadores de potencia,Radar y sensores para automóviles, y LNB para satélites de transmisión directa.
La entrega rápida para cumplir con los plazos de su proyecto se garantiza a través de nuestra disponibilidad en todo el mundo.Confíe en nuestra experiencia para ofrecer PCB de la más alta calidad para sus aplicaciones de vanguardia.
| Constante dieléctrica,ε Proceso | 3.38 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.55 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0027 0.0021 |
Z. | 10 GHz y 23°C 2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 40 | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 1.7 por 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 4.2 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo de tracción | 19,650(2,850) 19,450 ((2,821) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | En el caso de las empresas 100 ((14.5) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 276 El precio de venta |
MPa - ¿ Qué pasa? |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones3 | X, Y | Muestra de las condiciones de funcionamiento (mil/pulgada) |
después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 11 14 46 |
X. Y Z. |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el año | 425 | °C TGA | Las demás partidas | ||
| Conductividad térmica | 0.71 | El número de unidades de producción | 80 °C | Las demás partidas | |
| Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
| Densidad | 1.79 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 1.05 (6.0) |
N/mm - ¿ Qué pasa? |
después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
| Flamabilidad | No incluido | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? |
Ventajas del uso del material RO4003C:
1Excelente rendimiento eléctrico: el material RO4003C ofrece baja tolerancia dieléctrica y baja pérdida, lo que lo hace ideal para aplicaciones con frecuencias de funcionamiento más altas.Permite una integridad de señal superior y permite una transmisión eficiente de señales de alta frecuencia.
2Propiedades eléctricas estables frente a la frecuencia: el material presenta propiedades eléctricas consistentes en un amplio rango de frecuencia,que es crucial para las líneas de transmisión de impedancia controlada y el diseño repetible de filtrosEsta estabilidad garantiza un rendimiento del circuito fiable y predecible.
3Estabilidad dimensional: el material RO4003C tiene una excelente estabilidad dimensional, lo que significa que mantiene su forma y tamaño incluso bajo temperaturas de procesamiento variables.Esta estabilidad es esencial para procesos de fabricación precisos y ensamblaje de circuitos confiable.
4. Resistencia al CAF: El material es resistente a la formación de filamentos anódicos conductores (CAF), que es una preocupación común en los conjuntos electrónicos.Esta resistencia garantiza la fiabilidad y el rendimiento a largo plazo del PCB.
5Proceso de fabricación en volumen: Los laminados RO4003C se pueden fabricar utilizando procesos epoxi de vidrio estándar, lo que los hace compatibles con técnicas de fabricación rentables y ampliamente disponibles.Esto permite una producción eficiente y escalable.
Desventajas del uso del material RO4003C:
1Rango de temperatura limitado: si bien el RO4003C tiene un amplio rango de temperatura de funcionamiento de -40°C a +85°C, puede que no sea adecuado para entornos de temperatura extrema más allá de este rango.Las aplicaciones que requieren una mayor resistencia a las temperaturas pueden necesitar materiales alternativos.
2. Costo: En comparación con otros materiales de PCB, RO4003C puede tener un costo más alto.tiene un precio competitivo dentro de su clase de rendimiento y ofrece valor para aplicaciones que requieren sus ventajas específicas.
