| Alta luz: | Junta de PCB de RF 1 oz,25 mil PCB de alta frecuencia,Material de PCB de alta frecuencia de inmersión de oro |
||
|---|---|---|---|

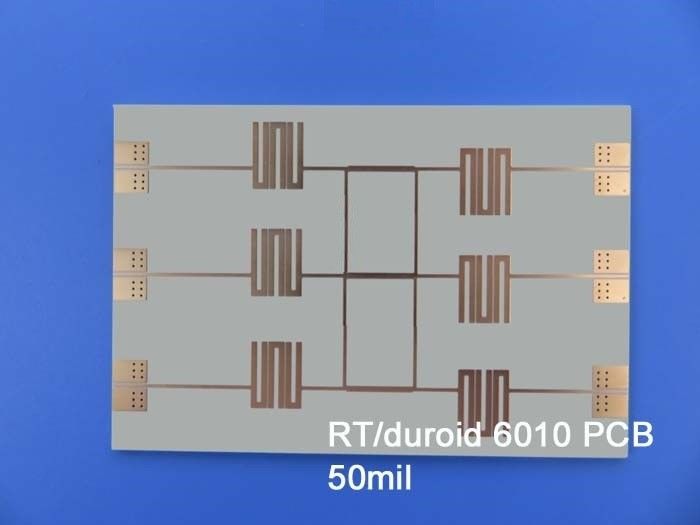

Nos complace compartir con ustedes el recientemente enviado PCB, con RT/duroid 6010.2LM compuestos cerámicos PTFE, reconocidos por su rendimiento excepcional.se facilita la reducción del tamaño del circuito manteniendo una funcionalidad óptimaUn factor de disipación ultrabajo de 0,0023 a 10 GHz garantiza un funcionamiento eficiente, especialmente en aplicaciones de banda X o de baja frecuencia.asegurando un revestimiento fiable a través de agujeros en placas multicapaEste PCB está diseñado para soportar condiciones ambientales variables, operando en un rango de temperatura de -40°C a +85°C.
Las características y beneficios principales incluyen:
- Reducción del tamaño del circuito facilitada por una constante dieléctrica elevada
- Funcionamiento eficiente con pérdida de señal mínima, ideal para banda X o inferior
- Confiable revestido con agujeros debido a la baja expansión del eje Z
- Reducción del impacto de la humedad en la pérdida eléctrica debido a la baja absorción de humedad
- Desempeño de circuito constante con control de espesor y control de err ajustado
El PCB es un diseño rígido de 2 capas con un peso de cobre terminado de 35um. Utiliza un material dieléctrico RT/duroide 6010.2LM, con un grosor de 25 milímetros (0.635 mm).Ambos lados del PCB tienen un peso de cobre acabado de 35umCon un espesor de tablero acabado de 0,8 mm, ofrece una solución compacta y ligera. El espacio mínimo es de 8/9 mil, y el tamaño mínimo del agujero es de 0,4 mm. No hay vías ciegas o enterradas.El acabado de la superficie de inmersión oro garantiza un rendimiento de alta calidad y fiableNo se aplican pantallas de seda, máscaras de soldadura y pruebas eléctricas.
Estadísticamente, el PCB consta de 21 componentes, 35 pastillas totales, 18 pastillas de agujero, 17 pastillas SMT superiores y ninguna pastilla SMT inferior.
El PCB se adhiere al estándar IPC-Clase-2, lo que garantiza una fabricación y un rendimiento superiores.Nos enorgullecemos de ofrecer un servicio de atención al cliente excepcional.
Nuestro área de servicio cubre clientes de todo el mundo, permitiendo a individuos de diversas ubicaciones beneficiarse de nuestros PCB de alto rendimiento.
Este PCB encuentra sus aplicaciones en diversos campos, incluyendo antenas de parche, sistemas de comunicaciones por satélite, amplificadores de potencia, sistemas de prevención de colisiones de aviones y sistemas de alerta de radar en tierra.
Actualice sus diseños electrónicos con nuestros PCB confiables y de alto rendimiento. Confíe en nuestra experiencia y fabricación de calidad para satisfacer sus requisitos específicos.
| Constante dieléctrica,ε Proceso | 10.2 ± 0.25 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 10.7 | Z. | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0023 | Z. | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | -425 | Z. | ppm/°C | -50°C a 170°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 5 por 105 | ¿Qué es eso? | A. No | IPC 2.5.17.1 | |
| Resistencia de la superficie | 5 por 106 | ¿ Qué es eso? | A. No | IPC 2.5.17.1 | |
| Propiedades de tracción | Las pruebas de la norma ASTM D638 (0,1/min. de velocidad de deformación) | ||||
| El módulo de Young | 931 ((135) 559 ((81) | X y | MPa (kpsi) | A. No | |
| El estrés supremo | 17(2.4) 13(1.9) | X y | MPa (kpsi) | A. No | |
| La última cepa | 9 a 15 7 a 14 | X y | % | A. No | |
| Propiedades de compresión | Las medidas de ensayo se aplicarán a los productos de la serie A y de la serie B. | ||||
| El módulo de Young | 2144 (311) | Z. | MPa (kpsi) | A. No | |
| El estrés supremo | 47 (6.9) | Z. | MPa (kpsi) | A. No | |
| La última cepa | 25 | Z. | % | ||
| Módulo de flexión | 4364 (633) 3751 (544) | X. | MPa (kpsi) | A. No | Las demás partidas |
| El estrés supremo | 36 (5.2) 32 (4.4) | X y | MPa (kpsi) | A. No | |
| Deformación bajo carga | 0.26 1.3 | - ¿ Qué? | % | Las condiciones de ensayo deben ser las siguientes: | Las demás partidas |
| Absorción de humedad | 0.01 | % | D48/50°C 0,050" ((1,27 mm) de espesor | IPC-TM-650 2.6.2.1 | |
| Conductividad térmica | 0.86 | P/m/k | 80 °C | Las demás partidas | |
| Coeficiente de expansión térmica | 24 24 47 |
X. Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.41 |
| Td el año | 500 | °C TGA | Las demás partidas | ||
| Densidad | 3.1 | G/cm3 | Las demás partidas | ||
| Calor específico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calculado | ||
| Pelucas de cobre | 12.3 (2.1) | Plie (N/mm) | después del flotador de soldadura | IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
| Material de los PCB: | Compuesto cerámico-PTFE |
| Designación: | NT1capacidad de producción |
| Constante dieléctrica: | 10.2 ± 0,25 (proceso); 10.7 (diseño) |
| Número de capas: | 1 capa, 2 capas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor dieléctrico: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Cobre desnudo, HASL, ENIG, estaño de inmersión, plata de inmersión, OSP. |
Explorando los avances de RT duroide 6010 en PCB de alto rendimiento
RT duroid 6010 ha surgido como un cambio de juego en el mundo de la tecnología de PCB, llevando el diseño electrónico a nuevas alturas de eficiencia y fiabilidad.Vamos a profundizar en las características y beneficios clave que hacen RT duroid 6010 una opción preferida para aplicaciones de PCB de alto rendimiento.
RT duroide 6010: un material de PCB de alto rendimiento
RT duroid 6010 es un material de vanguardia diseñado específicamente para PCB de alto rendimiento.Exploremos las características y beneficios excepcionales que diferencian el duroide RT 6010 de los materiales tradicionales de PCB.
Principales características y beneficios del duroide 6010 RT
RT duroid 6010 ofrece una serie de características y ventajas clave que lo convierten en una opción superior para aplicaciones de PCB de alto rendimiento.y la resistencia mecánica son sólo algunas de las ventajas que lo distinguenVamos a profundizar en estas características y entender cómo contribuyen al rendimiento general de RT duroid 6010.
Comprensión de la constante dieléctrica y el factor de disipación del duroide RT 6010
La constante dieléctrica y el factor de disipación son parámetros cruciales para las aplicaciones de alta frecuencia.En esta sección, exploramos la importancia de estas propiedades y cómo RT duroide 6010 supera a otros materiales en términos de integridad y rendimiento de la señal.
Propiedades térmicas y fiabilidad del duroide RT 6010 en ambientes adversos
Los PCB a menudo se enfrentan a ambientes térmicos difíciles y su rendimiento puede verse muy afectado por las variaciones de temperatura.RT duroide 6010 cuenta con una impresionante estabilidad térmica y un bajo coeficiente de expansión térmicaEn esta sección, profundizaremos en las propiedades térmicas del duroide RT 6010 y su capacidad para soportar entornos exigentes.
Propiedades eléctricas y mecánicas del duroide RT 6010 para un rendimiento mejorado
RT duroide 6010 ofrece propiedades eléctricas y mecánicas excepcionales que contribuyen a un rendimiento superior de los PCB.junto con excelentes propiedades de tracción y flexiónEn esta sección, exploramos los atributos específicos del duroide RT 6010 que mejoran su rendimiento eléctrico y mecánico.
Exploración de las propiedades compresivas y flexionales del duroide RT 6010
Los PCB suelen sufrir un esfuerzo y cargas mecánicas significativos durante su vida útil..En esta sección, examinamos la resistencia a la compresión y a la flexión del duroide RT 6010 y su impacto en el rendimiento del PCB.
Absorción de humedad y conductividad térmica del duroide 6010
La absorción de humedad y la conductividad térmica son consideraciones importantes en el diseño de PCB.En esta sección, profundizamos en las características de absorción de humedad y conductividad térmica del duroide RT 6010, destacando su importancia para mantener el rendimiento y la longevidad de los PCB.
Coeficiente de expansión térmica y Tg del duroide RT 6010
El coeficiente de expansión térmica (CTE) y la temperatura de transición del vidrio (Tg) juegan un papel clave en la determinación de la fiabilidad y estabilidad de los PCB.que lo hace altamente resistente a la tensión térmica y garantiza el rendimiento a largo plazoEn esta sección, exploramos la CTE y Tg del duroide RT 6010 y su impacto en la fiabilidad de los PCB.
NT2procesos libres de plomo
A medida que las normas medioambientales se vuelven más estrictas, la compatibilidad de los materiales de PCB con los procesos libres de plomo se vuelve crucial.proporcionar una solución respetuosa con el medio ambiente sin comprometer el rendimientoEn esta sección, discutimos la compatibilidad libre de plomo del duroide RT 6010 y sus ventajas ambientales.
RT duroide 6010 representa un avance significativo en los materiales de PCB de alto rendimiento.lo convierte en una opción ideal para aplicaciones electrónicas exigentesAl aprovechar el poder de RT duroid 6010, los diseñadores pueden desbloquear nuevos niveles de rendimiento, fiabilidad y eficiencia en sus proyectos de PCB.
