Datos del producto:
|
| Alta luz: | Placa de circuitos de RF de doble capa,Placa de circuito RF de inmersión de oro,12 milímetros de placa de PCB RF |
||
|---|---|---|---|

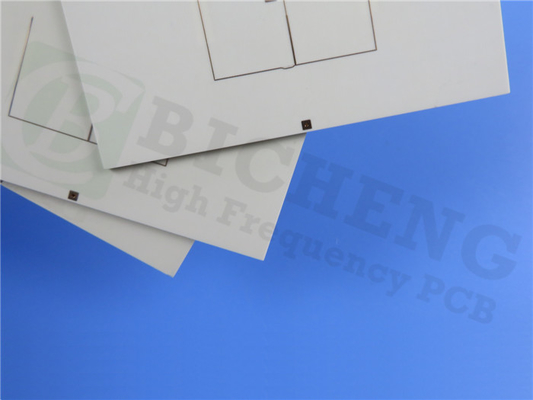

Se complace en presentar nuestro recientemente enviado Rogers RO4003C PCB de vidrio tejido de cerámica de hidrocarburo, una solución de alto rendimiento que satisface las demandas de las aplicaciones electrónicas modernas.Suministrado con los más altos estándares, este PCB rígido de 2 capas ofrece un rendimiento, fiabilidad y versatilidad excepcionales.
1Material superior para PCB
La base de nuestro PCB se encuentra en el material de vidrio tejido cerámico de Rogers RO4003C de hidrocarburo, con un DK de proceso de 3,38 a 10 GHz/23 °C y un factor de disipación bajo de 0.0027 a la misma frecuencia y temperatura, este material de PCB garantiza una excelente integridad de la señal y pérdidas mínimas. Además, sus impresionantes valores de Tg (> 280 °C) y Td (> 425 °C) lo hacen altamente resistente a entornos de temperaturas extremas,garantizar un rendimiento fiable en una amplia gama de condiciones de funcionamiento (de -40 °C a +85 °C).
2Es un equipo robusto.
El PCB cuenta con una sólida pila de 2 capas que mejora su integridad estructural. Copper_layer_1 y Copper_layer_2, ambos de 35 μm de espesor, sandwich el sustrato Rogers 4003C, que es de 0,305 mm de espesor.Esta construcción proporciona una excelente conductividad eléctrica y resistencia mecánica, por lo que es adecuado para diversas aplicaciones.
3Detalles de la construcción:
El PCB cuenta con detalles de construcción precisos para cumplir con los requisitos exigentes de su proyecto.este PCB asegura un ajuste perfectoEl espacio mínimo de 4/4 milímetros y el tamaño mínimo del orificio de 0,25 mm permiten circuitos complejos y colocación de componentes.4 mils) en la capa exterior con peso de cobre y espesor de revestimiento de 20 μmEl acabado de la superficie está cuidadosamente elaborado con oro de inmersión para una excelente conductividad y resistencia a la corrosión.
4Pruebas rigurosas y estadísticas:
Para garantizar la más alta calidad, cada PCB se somete a una prueba eléctrica del 100% antes del envío.217 almohadillas en total, 112 almohadillas de agujero, 105 almohadillas SMT superiores, 0 almohadillas SMT inferiores, 168 vías y 5 redes.
5- Cumple con las normas:
Nuestro PCB se adhiere al estándar IPC-Clase-2, lo que significa su alta calidad y fiabilidad.Este cumplimiento garantiza que el PCB cumpla con los estándares aceptados por la industria y pueda integrarse sin problemas en sus proyectos.
6Disponibilidad y apoyo en todo el mundo:
Nuestro Rogers RO4003C PCB rígido de 2 capas está disponible para su compra en todo el mundo.Por favor, póngase en contacto con Ivy en sales10@bichengpcb.com.
Elige nuestro PCB rígido de 2 capas Rogers RO4003C de alta calidad para tu próximo proyecto y experimenta un rendimiento excepcional, confiabilidad y facilidad de integración.Construcción precisa, y el cumplimiento de las normas de la industria, este PCB es la opción ideal para una amplia gama de aplicaciones.Confíe en nuestra experiencia y lleve sus proyectos electrónicos a nuevas alturas con nuestra solución de PCB confiable y versátil.
| Constante dieléctrica,ε Proceso | 3.38 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.55 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0027 0.0021 |
Z. | 10 GHz y 23°C 2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 40 | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 1.7 por 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 4.2 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo de tracción | 19,650(2,850) 19,450 ((2,821) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | En el caso de las empresas 100 ((14.5) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 276 El precio de venta |
MPa - ¿ Qué pasa? |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones3 | X, Y | En el caso de los vehículos de motor (mil/pulgada) |
después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 11 14 46 |
X. Y Z. |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el tiempo | 425 | °C TGA | Las demás partidas | ||
| Conductividad térmica | 0.71 | El número de unidades de producción | 80 °C | Las demás partidas | |
| Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
| Densidad | 1.79 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 1.05 (6.0) |
N/mm - ¿ Qué pasa? |
después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
| Flamabilidad | No incluido | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? |
RO4003C: Liberar el poder de los PCB de alto rendimiento
I. Introducción de la RO4003C: el futuro de la tecnología de PCB
RO4003C es un material de PCB de vanguardia que abre nuevas posibilidades para la electrónica de alto rendimiento.Usted puede liberar el verdadero potencial de sus diseños de PCB.
II. Comprender la ciencia detrás de RO4003C: Propiedades básicas
RO4003C cuenta con una constante dieléctrica impresionante, un factor crítico para la integridad de la señal en aplicaciones de alta frecuencia.05, RO4003C garantiza un excelente rendimiento eléctrico y una transmisión de señal de baja pérdida.
III. Rendimiento sin igual: Principales especificaciones de RO4003C
El factor de disipación de RO4003C de 0,0027 garantiza una pérdida mínima de señal y un rendimiento eléctrico superior, incluso a altas frecuencias.permite resistir las variaciones extremas de temperatura, por lo que es adecuado para ambientes hostiles.
IV. Aplicaciones y casos de uso: donde RO4003C excelle
Las propiedades excepcionales de RO4003C lo convierten en una opción ideal para diversas industrias y aplicaciones.RO4003C permite a los ingenieros lograr un rendimiento y una fiabilidad óptimos.
V. Ventajas de RO4003C para sus proyectos de PCB
RO4003C ofrece numerosas ventajas como material de PCB. Su alta resistividad de volumen de 1.7 x 1010 MΩ.cm garantiza un aislamiento óptimo, mientras que su resistividad superficial de 4.2 x 109 MΩ garantiza un excelente rendimiento de la superficieCon una resistencia eléctrica de 31,2 Kv/mm (780 V/mil), RO4003C garantiza un funcionamiento fiable incluso en condiciones exigentes.
VI. RO4003C en la era de la electrónica avanzada: tendencias y perspectivas de futuro
Descubra las tendencias emergentes y las perspectivas futuras de RO4003C en electrónica avanzada.RO4003C está a punto de dar forma al futuro del proyecto electrónico.
Conclusión:
RO4003C es un material de PCB revolucionario que revoluciona la electrónica de alto rendimiento con sus excepcionales propiedades eléctricas, resistencia mecánica y fiabilidad,RO4003C permite a los ingenieros y diseñadores ampliar los límites de lo posibleAbrace el poder de RO4003C y desbloquee un mundo de posibilidades para sus proyectos electrónicos de próxima generación.
