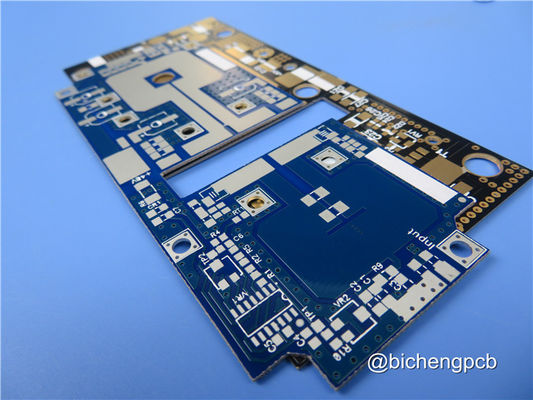

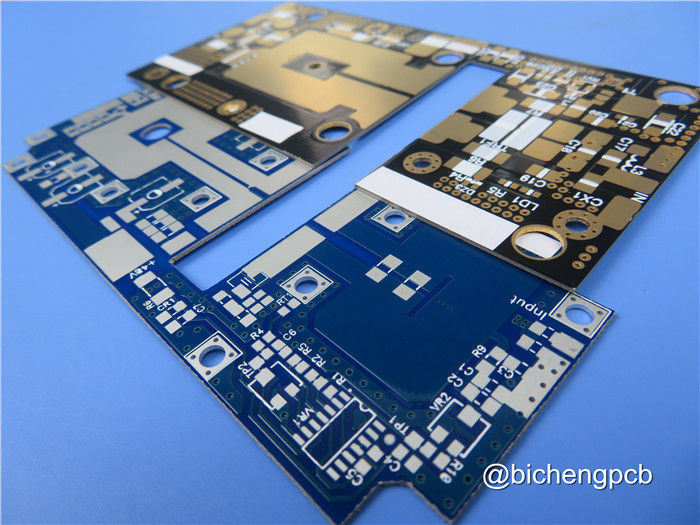

40 mil 1 oz de cobre PCB de alta frecuencia Tacónico TRF-45

Estamos encantados de presentar nuestro último producto, un PCB rígido de 2 capas que acaba de ser enviado.Exploremos las características y especificaciones clave de este producto excepcional.:

1Material de los PCB:

El PCB está construido con compuestos PTFE Taconic TRF-45 llenos de cerámica, conocidos por sus excelentes propiedades eléctricas y durabilidad.
La constante dieléctrica de 4,5 a 10 GHz/23°C garantiza una transmisión fiable de la señal y un control de la impedancia.
Con un factor de disipación de 0,0035 a 10 GHz/23 °C, el PCB minimiza la pérdida de señal y mantiene una alta integridad de la señal.
La tasa de absorción de humedad es sólo del 0,06%, lo que garantiza la estabilidad y fiabilidad del PCB incluso en ambientes húmedos.
El PCB funciona perfectamente en un rango de temperatura de -40°C a +85°C, por lo que es adecuado para una amplia gama de aplicaciones.

2- ¿ Qué pasa?

El PCB consta de un diseño rígido de 2 capas, que ofrece simplicidad y facilidad de uso.
La capa de cobre 1 tiene un grosor de 35 μm.
El sustrato, Taconic TRF-45, tiene un grosor de 1.016 mm (40 mils).
La capa de cobre 2 también tiene un grosor de 35 μm.

3Detalles de la construcción:

Las dimensiones del tablero están ajustadas con precisión a 31,5 mm x 26,56 mm, asegurando un ajuste preciso y compatibilidad con sus aplicaciones.
El PCB admite un requisito mínimo de traza y espacio de 5/4 mils, lo que permite diseños intrincados y compactos.
Con un tamaño mínimo de agujero de 0,35 mm, el PCB puede acomodar varios tipos de componentes y permite un montaje eficiente.
No hay vías ciegas presentes en este PCB.
El espesor del tablero terminado es de 1,14 mm, lo que proporciona estabilidad y resistencia.
El peso del cobre terminado es de 1 onza (1,4 mils) en las capas exteriores, lo que garantiza una conductividad óptima.
El espesor del revestimiento vía es de 20 μm, lo que facilita conexiones confiables entre capas.
El acabado de la superficie es Oro de inmersión, que ofrece una excelente resistencia a la corrosión y soldadura.
No se aplica ninguna pantalla de seda superior o inferior o máscara de soldadura a este PCB.
Cada unidad se somete a un ensayo eléctrico del 100% antes del envío, garantizando su funcionalidad y fiabilidad.

4Las estadísticas de PCB:

El PCB tiene 24 componentes, lo que permite diversas aplicaciones y funcionalidades.
Cuenta con un total de 37 almohadillas, de las cuales 22 son almohadillas a través del agujero y 15 almohadillas SMT superiores.
No hay almohadillas SMT en este PCB.
El PCB incluye 51 vías, proporcionando opciones de interconectividad versátiles.
Apoya 2 redes, lo que permite un enrutamiento eficiente de la señal.

Para cualquier consulta o pregunta técnica, no dude en ponerse en contacto con Ivy a sales10@bichengpcb.com. Nuestro equipo dedicado está listo para proporcionar la asistencia y el apoyo necesarios.

TRF-45: Liberar el poder de los compuestos PTFE llenos de cerámica

Potenciando las señales: Explorando la impresionante constante dieléctrica del TRF-45

Cuando se trata de transmitir señales de manera eficiente y mantener la integridad de la señal, la constante dieléctrica juega un papel fundamental.garantizar una transmisión fiable de la señal y un control preciso de la impedanciaEsta propiedad excepcional permite a los ingenieros diseñar PCB con un rendimiento superior y una integridad de señal optimizada.

Desmitificado el factor de disipación: cómo TRF-45 asegura la integridad de la señal

La pérdida de señal puede ser una preocupación significativa en aplicaciones de alta frecuencia. TRF-45 aborda este desafío con su bajo factor de disipación de 0.0035 a 10 GHz. Al minimizar la pérdida de señal, TRF-45 puede ser utilizado para reducir la pérdida de señal.Este innovador material de PCB preserva la calidad e integridad de las señales, lo que permite una comunicación perfecta entre los componentes electrónicos.

Absorción de humedad: contribución del TRF-45 a la estabilidad del PCB

En ambientes húmedos, la absorción de humedad puede comprometer el rendimiento y la fiabilidad de los PCB.proporciona una estabilidad excepcional incluso en condiciones exigentesEsta característica asegura que el PCB permanezca robusto y confiable, por lo que es adecuado para una amplia gama de aplicaciones, incluidos los sectores aeroespacial, automotriz e industrial.

Fuerza de flexión: libera la resistencia superior de TRF-45 a la flexión

Los PCB a menudo experimentan fuerzas de flexión durante su vida útil, lo que puede conducir a fallas mecánicas.con una resistencia a la flexión longitudinal de 17,000 lbs/in (177 N/mm2) y una resistencia a la flexión transversal de 15,000 lbs/in (103 N/mm2), este material exhibe una resistencia excepcional a la flexión, lo que garantiza la longevidad y durabilidad de los diseños de PCB.

Fuerza de peeling: explorando las propiedades de adhesión robustas de TRF-45

En la fabricación de PCB, la fuerte adhesión entre capas es esencial para la fiabilidad general de la placa.según IPC-TM-650 2.4Esta adhesión robusta garantiza que las capas del PCB permanezcan intactas, lo que permite que la placa resista a los factores de estrés ambientales y las vibraciones mecánicas.

Mantener el frío bajo presión: Conductividad térmica del TRF-45

Los dispositivos electrónicos modernos generan calor sustancial, lo que requiere una gestión térmica eficiente dentro de los PCB.Esta propiedad excepcional permite que el calor se disipe eficazmente, evitando el sobrecalentamiento y garantizando el rendimiento óptimo de los componentes electrónicos.

Resistencia de volumen y superficie: contribución del TRF-45 a la estabilidad eléctrica

Las fugas eléctricas no deseadas pueden interrumpir la funcionalidad de los PCB. TRF-45 aborda esta preocupación con su resistividad de volumen de 8,0 x 10^7 Mohm/cm y resistividad superficial de 3,0 x 10^7 Mohm,según IPC-TM-650 2.5.17Estos valores garantizan un alto nivel de estabilidad eléctrica, minimizando el riesgo de degradación de la señal y manteniendo la integridad del circuito.

CTE (coeficiente de expansión térmica): Cómo TRF-45 maneja las variaciones de temperatura

Las variaciones de temperatura pueden causar estrés y tensión dentro de los PCB, lo que puede conducir a problemas de rendimiento.TRF-45 presenta un coeficiente de expansión térmica (CTE) de 9 ppm/°C (eje x y eje y) y 40 ppm/°C (eje z)Este CTE equilibrado permite que el material se adapte a los cambios térmicos, reduciendo el riesgo de fallas mecánicas y garantizando la fiabilidad a largo plazo.

La versatilidad se libera: industrias y aplicaciones que se benefician de TRF-45

Las propiedades excepcionales del TRF-45 lo hacen ideal para una amplia gama de industrias y aplicaciones.Este material avanzado de PCB está impulsando la innovación y mejorando el rendimiento de los dispositivos electrónicosSu fiabilidad, versatilidad y estabilidad lo convierten en una opción preferida para soluciones de alta tecnología donde la calidad sin concesiones es primordial.

Conclusión

TRF-45, un material compuesto PTFE lleno de cerámica, está revolucionando el mundo de los diseños de PCB.TRF-45 permite a los ingenieros ampliar los límites de la innovaciónDesde garantizar una transmisión de señal confiable hasta soportar entornos desafiantes, TRF-45 sobresale en todos los aspectos, lo que lo convierte en una opción confiable y estable para aplicaciones de PCB.Aprovechando el poder del TRF-45, los diseñadores pueden abrir nuevas posibilidades y crear soluciones de alta tecnología que redefinen las capacidades de los dispositivos electrónicos.
