Datos del producto:
|
| Alta luz: | placa de circuito del PWB 1oz,Placa de PCB de inmersión de cobre y plata,Material de PCB de doble cara de 20 milímetros |
||
|---|---|---|---|

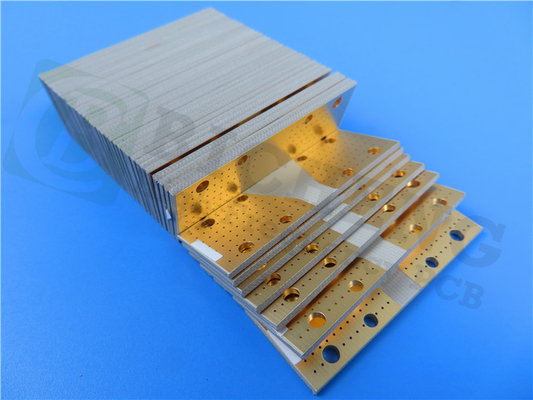

Nuestro recientemente enviado PCB rígido de 2 capas ha sido diseñado para satisfacer sus necesidades electrónicas, ofreciendo un rendimiento y fiabilidad excepcionales.Construido a partir de compuestos PTFE cerámicos de alta calidad Rogers RT/duroide 6035HTCCon un DK de proceso de 3,5 a 10 GHz y un factor de disipación de 0,0013 a la misma frecuencia, se logra una excelente integridad de la señal.Está diseñado para funcionar perfectamente en temperaturas que van desde -40°C hasta +85°C, por lo que es adecuado para una amplia gama de aplicaciones.
El apilamiento de nuestro PCB rígido de 2 capas comprende dos capas de cobre con un grosor de 35 μm, sandwiching un Rogers RT/duroide 6035HTC sustrato que mide 0.508 mm (20 mil).Esta construcción garantiza la durabilidad y la transferencia de señal eficiente para sus diseños de circuitos.
En cuanto a los detalles de construcción, se han conseguido dimensiones precisas de 89,24 mm x 11,8 mm, con una tolerancia de +/- 0,15 mm.Esto garantiza dimensiones precisas adaptadas a sus requisitos específicosUna anchura mínima de traza/espacio de 5/5 milis permite el enrutamiento de circuitos intrincados, mientras que un tamaño mínimo de orificio de 0,35 mm proporciona flexibilidad para el montaje de componentes.Este PCB no incorpora vías ciegas, simplificando el proceso de fabricación.
Con un espesor de cartón acabado de 0,63 mm y una capa externa de cobre de 1 oz (1,4 mil), el peso, la durabilidad y la excelente conductividad están garantizados.garantizar conexiones confiablesLa plata de inmersión sirve como acabado de superficie, ofreciendo una excelente solderabilidad y resistencia a la corrosión.dando al PCB una apariencia limpia y minimalistaLa máscara de soldadura superior es verde, proporcionando una protección efectiva, mientras que la máscara de soldadura inferior está ausente.
Para garantizar la calidad, cada PCB se somete a pruebas eléctricas al 100% antes del envío, lo que garantiza un rendimiento y una fiabilidad óptimos.
Las estadísticas impresionantes acompañan a este PCB, incluyendo soporte para hasta 128 componentes, un total de 112 almohadillas, 81 almohadillas a través de agujeros, 20 almohadillas SMT superior y 11 almohadillas SMT inferior.Muchas opciones de conectividad están disponibles para sus diseños de circuitos.
La ilustración de este PCB se suministra en el formato Gerber RS-274-X, compatible con el software de diseño de PCB estándar.garantizar una fabricación de alta calidad y el cumplimiento de las normas de la industria.
Nuestro PCB rígido de 2 capas está disponible para su compra en todo el mundo, atendiendo a clientes de todo el mundo.Ivy está lista para proporcionar asistencia y proporcionar más información sobre nuestro PCB rígido de 2 capas.
Elija nuestros PCB de alta calidad para sus proyectos electrónicos y experimente un rendimiento y una fiabilidad excepcionales.
| Constante dieléctrica,ε Proceso | 3.50 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.6 | Z. | 8 GHz - 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0013 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | -66 años | Z. | ppm/°C | -50 °C a 150 °C | Mod IPC-TM-650, 2.5.5.5 |
| Resistencia por volumen | 108 | MΩ.cm | A. No | Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 | |
| Resistencia de la superficie | 108 | MΩ | A. No | Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 | |
| Estabilidad dimensional | -0.11 -0. No lo sé.08 | CMD MD | Se aplicará el método siguiente: | 0.030" 1 oz de papel de aluminio EDC espesor después de la grabación "+E4/105 | IPC-TM-650 2.4.39A |
| Modulo de tracción | 329 244 | En el caso de las personas con discapacidad | KPSI | 40 horas @23°C/50RH | Las demás partidas |
| Absorción de agua | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente de expansión térmica (-50 °C a 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% de H.R. | IPC-TM-650 2.4.41 |
| Conductividad térmica | 1.44 | P/m/k | 80 °C | Las demás partidas | |
| Densidad | 2.2 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 7.9 | Plí | 20 segundos @ 288 °C | IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? |
Desvelar las impresionantes propiedades del RT/duroide 6035HTC: potenciando los PCB de alto rendimiento
El material RT/duroide 6035HTC, utilizado en nuestra construcción de PCB, cuenta con propiedades impresionantes que contribuyen a sus capacidades de alto rendimiento.05 a 10 GHz y 23°C, según lo determinado por el IPC-TM-650 2.5.5.5 Método de línea estripada, garantiza una transmisión eficiente de la señal y características eléctricas fiables.6, por lo que es adecuado para frecuencias que van desde 8 GHz a 40 GHz, según el método de longitud de fase diferencial.
Cuando se trata del factor de disipación, el RT/duroide 6035HTC muestra un valor notablemente bajo de 0,0013 a 10 GHz/23°C, según el IPC-TM-650 2.5.5Este bajo factor de disipación garantiza una pérdida mínima de señal y preserva la integridad de la señal.el coeficiente térmico de la constante dieléctrica se mide a -66 ppm/°C dentro del rango de temperatura de -50°C a 150°C, de acuerdo con la IPC-TM-650 2.5.5.5 estándar.
El material RT/duroide 6035HTC muestra excelentes propiedades de aislamiento eléctrico con una resistividad de volumen de 10^8 MΩ·cm y una resistividad de superficie de 10^8 MΩ, según lo determinado por el IPC-TM-650 2.5.17Estas características garantizan un aislamiento eléctrico eficaz y mitigan el riesgo de fugas superficiales.
En términos de estabilidad dimensional, el RT/duroide 6035HTC ofrece un bajo coeficiente de expansión térmica (CTE) de 19 ppm/°C en las direcciones X, Y y Z,medida a 23°C/50% HRC de acuerdo con el IPC-TM-650 2.4Esta propiedad excepcional garantiza que el PCB mantenga su integridad estructural y sus dimensiones incluso bajo fluctuaciones extremas de temperatura.
El módulo de tracción del material se mide a 329 kpsi en la MD (dirección de la máquina) y a 244 kpsi en la CMD (dirección de la máquina) después de un ensayo de 40 horas a 23°C/50% RH, según la norma ASTM D638.Este alto módulo de tracción contribuye a la resistencia del PCB, la estabilidad y el rendimiento estructural general.
Con una tasa de absorción de humedad del 0,06% (D24/23, IPC-TM-650 2.6.2.1, ASTM D570), el RT/duroide 6035HTC demuestra una resistencia superior a la absorción de humedad.incluso en ambientes con altos niveles de humedad.
El material posee una conductividad térmica de 1,44 W/m/k a 80 °C, según lo determinado por ASTM C518.evitar eficazmente el sobrecalentamiento y mantener las temperaturas de funcionamiento óptimas para las aplicaciones electrónicas.
Con una densidad de 2,2 gm/cm3 a 23°C, según lo determinado por ASTM D792, el RT/duroide 6035HTC logra un equilibrio entre el diseño ligero y la integridad estructural,lo que lo convierte en una opción ideal para aplicaciones de PCB.
En cuanto a la fiabilidad, el material presenta una resistencia a la descamación del cobre de 7,9 pli, probada durante 20 segundos a 288 °C según IPC-TM-650 2.4.8Esta notable resistencia garantiza una adhesión robusta entre las capas de cobre, evitando efectivamente la delaminación y mejorando la longevidad del PCB.
El RT/duroide 6035HTC ha alcanzado una clasificación de inflamabilidad de V-0 de acuerdo con la norma UL 94, demostrando sus capacidades excepcionales de resistencia al fuego.
Además, el material es compatible con procesos libres de plomo, se ajusta a las normas ambientales y promueve prácticas de fabricación ecológicas.
Al incorporar el material RT/duroide 6035HTC en nuestros PCB, garantizamos un rendimiento excepcional, fiabilidad y durabilidad.conductividad térmica, y la fiabilidad lo convierten en la opción óptima para aplicaciones de PCB de alto rendimiento.
