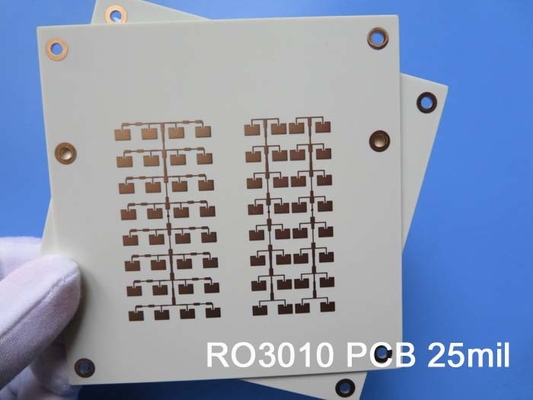

HASL 2 capas Rogers RO3010 PCB cerámico llenado de PTFE 35uM de cobre

Es un placer estar aquí para presentar nuestro recientemente enviado de 2 capas Rogers RO3010 PCB cerámico lleno de PTFE diseñado con precisión y construido para cumplir con los más altos estándares de la industria,Este PCB está destinado a elevar sus proyectos electrónicosProfundicemos en los detalles de este producto de vanguardia.

Propiedades del material sin igual:
El PCB está construido con compuestos PTFE llenos de cerámica Rogers RO3010, conocidos por su rendimiento superior.garantiza una excelente integridad de la señal y una pérdida mínima de señalEl bajo factor de disipación de 0,0022 a 10 GHz y 23°C garantiza una transmisión de energía eficiente.con una temperatura de descomposición (Td) superior a 500°C, lo que le permite resistir temperaturas extremas.

- Es un equipo robusto de dos capas.
Nuestro PCB cuenta con una configuración de apilamiento rígido de 2 capas, que ofrece flexibilidad y facilidad de uso. La capa de cobre 1 tiene un grosor de 35 μm, seguida de un sustrato Rogers RO3010 con un grosor de 0.635 mmLa capa de cobre 2 también tiene un grosor de 35 μm, lo que garantiza una conductividad eléctrica confiable.

Detalles de la construcción:
Las dimensiones de las placas miden 98,38 mm x 70 mm para ambos tipos, con una tolerancia estricta de +/- 0,15 mm, lo que garantiza un ajuste preciso.permitiendo diseños de circuitos complejosEl tamaño mínimo del orificio de 0,4 mm permite una fácil integración de componentes. El espesor del tablero terminado es de 0,7 mm, proporcionando un perfil delgado y ligero.4 mils) de peso de cobre en la capa exterior y 20 μm a través del grosor del revestimientoEl acabado de la superficie es el nivel de soldadura por aire caliente (HASL), lo que garantiza conexiones de soldadura confiables.

Estadísticas completas:
El PCB cuenta con estadísticas impresionantes, incluyendo 51 componentes y un total de 67 pastillas.la placa permite un enrutamiento y una conectividad eficientes de la señalEl PCB incorpora 6 redes, lo que garantiza una integración perfecta con otros elementos del circuito.

Normas de la industria y disponibilidad mundial:
Nuestro PCB se adhiere a los estándares IPC-Clase-2, garantizando una fabricación de alta calidad y el cumplimiento de los estándares de referencia de la industria.garantizar la compatibilidad y la facilidad de usoCon su disponibilidad en todo el mundo, los clientes de todas las regiones pueden beneficiarse de este producto excepcional.

Póngase en contacto con nosotros para obtener soporte técnico:
Para cualquier consulta técnica o información adicional, nuestro equipo dedicado, dirigido por Ivy, está listo para brindar soporte integral.Y estaremos encantados de ayudarle..

En conclusión, nuestro recientemente enviado PCB de PTFE de cerámica de dos capas Rogers RO3010 es la solución perfecta para sus proyectos electrónicos.detalles de construcción precisosConfía en este PCB avanzado para dar vida a tus proyectos electrónicos.

Introducción de RO3010: El material de PCB PTFE llenado de cerámica de vanguardia

Cuando se trata de materiales de PCB de alto rendimiento, los compuestos de PTFE llenos de cerámica RO3010 de Rogers Corporation son un verdadero cambio de juego.RO3010 ofrece propiedades eléctricas y mecánicas excepcionalesVamos a profundizar en la hoja de datos de RO3010 para comprender sus características y ventajas sobresalientes.

Rendimiento dieléctrico incomparable:

RO3010 cuenta con una constante dieléctrica impresionante (ε) de 10.2±0.05 a 10 GHz y 23 °C, según el IPC-TM-650 2.5.5.5 Método de ensayo de línea de rayos sujetados: garantiza una excelente integridad de la señal y una pérdida mínima de señal, lo que permite una transmisión eficiente de la energía y un rendimiento fiable.La constante dieléctrica de diseño (ε) de 11.2 de 8 GHz a 40 GHz, determinado mediante el método de longitud de fase diferencial, muestra además la idoneidad del material para aplicaciones de alta frecuencia.

Pérdida de señal mínima:
El factor de disipación (tanδ) de RO3010 es increíblemente bajo 0,0022 a 10 GHz y 23 ° C, según el IPC-TM-650 2.5.5.5 método de ensayo: este valor bajo indica que el material presenta una pérdida de energía mínima durante la transmisión de la señal, lo que resulta en una mejora de la eficiencia general del sistema.

Estabilidad térmica y exactitud dimensional:
RO3010 presenta una notable estabilidad térmica con un coeficiente térmico de ε de -395 ppm/°C desde -50°C a 150°C a 10 GHz, según lo evaluado por el IPC-TM-650 2.5.5Esta propiedad garantiza que el PCB mantenga su rendimiento eléctrico en un amplio rango de temperaturas, por lo que es adecuado para entornos exigentes.El material también muestra una excelente estabilidad dimensional, con cambios dimensionales de sólo 0,35 ppm/°C y 0,31 ppm/°C en las direcciones X y Y, respectivamente, según el IPC-TM-650 2.2.4 método de ensayo.

Propiedades eléctricas fiables:
RO3010 exhibe una impresionante resistividad de volumen y resistividad de superficie, ambas medidas 10^5 MΩ.cm y 10^5 MΩ, respectivamente, bajo IPC 2.5.17.1 condiciones de ensayo: estos valores indican unas características de aislamiento excelentes, que garantizan un rendimiento eléctrico fiable y evitan fugas de corriente no deseadas.

Resistencia mecánica y durabilidad:
Con un módulo de tracción de 1902 MPa en la dirección X y 1934 MPa en la dirección Y a 23 °C, según ASTM D 638, RO3010 muestra una resistencia mecánica excepcional.Esta propiedad permite que el PCB resista diversas tensiones mecánicas y asegura la longevidad de sus diseños electrónicos.

Rendimiento térmico superior:
RO3010 presenta una conductividad térmica de 0,95 W/M/K a 50 °C, según ASTM D 5470, lo que permite una disipación de calor eficiente.El coeficiente de expansión térmica del material oscila entre 11 y 16 ppm/°C en el, Y y Z, respectivamente, de -55°C a 288°C a 23°C/50% HRC, de acuerdo con el IPC-TM-650 2.4.4.1 método de ensayo. Esta propiedad minimiza el riesgo de tensión térmica y garantiza la estabilidad de sus circuitos incluso en entornos térmicos difíciles.

Confiabilidad excepcional:
RO3010 está diseñado para soportar condiciones exigentes, con una temperatura de descomposición (Td) superior a 500 °C, según ASTM D 3850.Esta extraordinaria propiedad garantiza la estabilidad e integridad del material incluso en aplicaciones de altas temperaturasAdemás, la densidad de RO3010 es de 2,8 gm/cm3 a 23°C, según ASTM D 792, proporcionando una solución ligera pero robusta para sus necesidades de PCB.

Cumplimiento de la industria y compatibilidad libre de plomo:
RO3010 cumple con las estrictas normas de inflamabilidad de V-0, según UL 94, lo que garantiza su seguridad y fiabilidad.hacer que sea respetuoso con el medio ambiente y compatible con los requisitos de fabricación modernos.

En resumen, los compuestos de PTFE llenos de cerámica RO3010 ofrecen una combinación inigualable de propiedades eléctricas y mecánicas.Estabilidad térmica, propiedades eléctricas confiables y resistencia mecánica, RO3010 es la opción ideal para aplicaciones de alta frecuencia donde la fiabilidad es primordial.Experimente las capacidades de vanguardia de RO3010 y lleve sus diseños electrónicos a nuevos niveles de rendimiento y durabilidad.
