Datos del producto:
|
| Alta luz: | 2 capas de PCB sin máscara de soldadura,PWB rígido de 2 capas,Rogers AD250 PCB rígido |
||
|---|---|---|---|
Experimenta un rendimiento y una fiabilidad excepcionales con nuestro recientemente enviado PCB rígido de 2 capas, con el material PTFE Rogers AD250 de vanguardia y material compuesto cerámico.Diseñado para cumplir con los más altos estándares, este PCB ofrece propiedades eléctricas superiores y resistencia a la temperatura, por lo que es una opción ideal para una amplia gama de aplicaciones.
Características clave:
Material de los PCB:
Rogers AD250 PTFE y Compuesto Cerámico Relleno con una constante dieléctrica de 2,5 a 10 GHz/23°C.
Factor de disipación extremadamente bajo de 0,0014 a 10 GHz/23°C.
Estabilidad térmica excepcional con una Td superior a 500 °C.
Funcionamiento fiable en temperaturas que van desde -40°C hasta +85°C.
- ¿ Qué pasa?
Diseño de PCB rígido de 2 capas para una transmisión de señal eficiente.
Capa 1 de cobre con un grosor de 35 μm.
Substrato Rogers AD250 con un grosor de 1.524 mm.
Capa de cobre 2 con un grosor de 35 μm.
Detalles de la construcción:

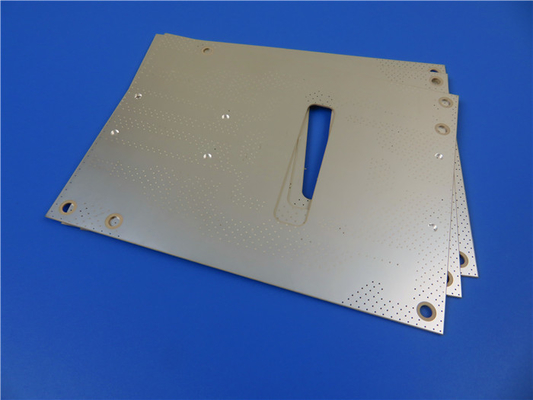

Las dimensiones del tablero: 124,05 mm x 60,61 mm, disponibles en 5 PCS y 3 tipos.
Traza/Espacio mínimo: 4.5/5 mil para circuitos precisos.
Tamaño mínimo del agujero: 0,35 mm para la integración de componentes versátiles.
No hay vías ciegas para el montaje simplificado.
El espesor de la tabla terminada es de 1,6 mm para mayor durabilidad.
Las capas exteriores con un peso de Cu terminado de 1 oz (1,4 ml).
A través de un espesor de revestimiento de 20 μm para conexiones fiables.
Finalización de la superficie de estaño por inmersión para una mayor soldadura.
Máscara de soldadura verde para mayor protección.
No hay máscara de soldadura para flexibilidad.
100% Prueba eléctrica realizada antes del envío para un rendimiento óptimo.
Las estadísticas de PCB:
Componentes: 106 para una funcionalidad completa.
Total de almohadillas: 186 para la colocación de componentes versátiles.
A través de las almohadillas de agujero: 144 para conexiones confiables.
Pads SMT superiores: 32 para los componentes de montaje en superficie.
Pads SMT inferiores: 10 para los componentes montados en superficie.
Vias: 177 para el enrutamiento eficiente de la señal.
Redes: 14 para una conectividad perfecta.
Formato de ilustración: Gerber RS-274-X para compatibilidad y facilidad de uso.
Norma aceptada: conforme con la clase IPC-2 para una calidad líder en la industria.
Disponibilidad: Nuestro PCB está disponible en todo el mundo, lo que garantiza la accesibilidad para los clientes de todo el mundo.
| Material de los PCB: | Compuestos de fibra de vidrio tejida/cerámica a base de PTFE |
| Nombramiento: | AD250C |
| Constante dieléctrica: | 2.50 (10 GHz) |
| Factor de disipación | 0.0013 (10 GHz) |
| Número de capas: | PCB de doble cara, PCB multicapa, PCB híbrido |
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
| espesor dieléctrico | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Oro de inmersión (ENIG), HASL, plata de inmersión, estaño de inmersión, OSP, ENEPIG, cobre desnudo, dorado puro, etc. |
| PIM (30 mil/60 mil) | -159/-163 - ¿Qué quieres decir? | Dbc | Tones barridos reflejados a 43 dBm a 1900 MHz, S1/S1 | Rogers Interno 50 ohm | |
| Constante dieléctrica (proceso) | 2.52 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.)5.5.3) |
| Constante dieléctrica (diseño) | 2.50 | - | C-24/23/50 Las ayudas concedidas por el Estado | 10 GHz | Duración de la fase diferencial de la microrrícula |
| Factor de disipación (proceso) | 0.0013 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2.5.5.5 |
| Coeficiente térmico de la constante dieléctrica | -117 años. | ppm/oC. Las | De 0°C a 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
| Resistencia por volumen | 4.8 x 108 | No más de 100 mm | En el caso de la Comisión: | - | IPC TM-650 2.5.17.1 |
| Resistencia de la superficie | 4.1 x 107 | ¿ Qué es eso? | En el caso de la Comisión: | - | IPC TM-650 2.5.17.1 |
| Resistencia eléctrica (resistencia dieléctrica) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| Descomposición dieléctrica | > 40 años | el kV | D-48/50 y de la Comisión | Dirección X/Y | IPC TM-650 2.5.6 |
| Propiedades térmicas | |||||
| Temperatura de descomposición (T)d) | > 500 | ̊C | 2 horas @ 105 ̊C | 5% de pérdida de peso | IPC TM-650 2.3.40 |
| Coeficiente de expansión térmica - x | 47 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
| Coeficiente de expansión térmica - y | 29 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
| Coeficiente de expansión térmica - z | 196 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
| Conductividad térmica | 0.33 | El valor de las emisiones de CO | - | Dirección z | Las demás partidas |
| Tiempo para la delaminación | > 60 años | minutos | como recibido | 288 ̊C | IPC TM-650 2.4.24.1 |
| Propiedades mecánicas | |||||
| Resistencia de la cáscara del cobre después del estrés térmico | 2.6 El número de personas afectadas |
N/mm (lbs/in) | 10s @ 288 ̊C | Fuel de 35 μm | IPC TM-650 2.4.8 |
| Resistencia a la flexión (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | Se aplicarán las siguientes medidas: | - | Las demás partidas |
| Resistencia a la tracción (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% de HRC | - | Se aplicarán los siguientes requisitos: |
| Modulo flexible (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | Se aplicarán las siguientes medidas: | - | Método de ensayo IPC-TM-650 2.4.4 |
| Estabilidad dimensional (MD/CMD) | 0.02/0. ¿Qué quieres decir?06 | mils/pulgada | después de grabar + hornear | - | IPC-TM-650 2.4.39a |
| Propiedades físicas | |||||
| Flamabilidad | V-0 | - | - | - | El número de certificado es: |
| Absorción de humedad | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| Densidad | 2.28 | G/cm3 | C-24/23/50 Las ayudas concedidas por el Estado | - | Las demás partidas |
| Capacidad térmica específica | 0.813 | J/g°K | 2 horas a 105 °C | - | Las demás partidas |
Introducción del PTFE AD250 y del PCB compuesto llenado de cerámica
Nuestro AD250 PTFE y PCB compuesto de cerámica establece un nuevo estándar en rendimiento y confiabilidad, revolucionando el mundo de la tecnología de placas de circuito.Con sus características avanzadas y diseño de vanguardia, este PCB está diseñado para cumplir con los requisitos más exigentes de varias aplicaciones.
Un rendimiento eléctrico sin precedentes:
Con una constante dieléctrica de 2,52 a 10 GHz y 23 °C, el circuito de circuito impreso AD250 presenta un conjunto impresionante de propiedades eléctricas, lo que garantiza una integridad y transmisión óptima de la señal.mantiene un rendimiento estable incluso en aplicaciones de alta frecuenciaLos tonos reflejados a 1900 MHz muestran una notable clasificación PIM de -159 dBc (30 mil/60 mil), lo que indica una excelente claridad de la señal y una interferencia mínima.El tablero muestra una resistencia eléctrica superior, con un voltaje de ruptura dieléctrica superior a 40 kV.
Estabilidad térmica y fiabilidad:
Diseñado para soportar temperaturas extremas, el PCB AD250 cuenta con propiedades térmicas excepcionales.garantizar una durabilidad excepcional incluso en entornos exigentesEl coeficiente de expansión térmica se mantiene dentro de límites aceptables, con valores de 47 ppm/°C (eje x), 29 ppm/°C (eje y) y 196 ppm/°C (eje z) en un rango de temperatura de -55°C a 288°C.Además, el PCB presenta una conductividad térmica de 0,33 W/mK en la dirección del eje z, lo que facilita una disipación de calor eficiente.
Resistencia mecánica fiable:
El PCB AD250 sobresale en rendimiento mecánico, proporcionando robustez y estabilidad.Resiste las fuerzas de flexión y mantiene la integridad estructuralEl PCB presenta una resistencia a la tracción impresionante, con valores de 6,0 MPa (MD) y 5,6 MPa (CMD), lo que garantiza la resistencia a las fuerzas de tracción.el módulo de flexibilidad de 885 MPa (MD) y 778 MPa (CMD) mejora aún más la estabilidad mecánica de la placa.
Estabilidad dimensional excepcional:
El mantenimiento de dimensiones precisas es crucial para un rendimiento óptimo de la placa de circuito.Después de los procesos de grabado y horneado, mantiene la estabilidad dimensional con solo 0.02 mils/pulgada (MD) y 0.06 mils/pulgada (CMD) de cambio, asegurando un circuito consistente y preciso.
Retardante de llama y resistente a la humedad:
El PCB AD250 se ajusta a la clasificación de inflamabilidad V-0, lo que lo hace altamente resistente a la combustión y contribuye a la seguridad general.el tablero demuestra una excelente resistencia a los problemas relacionados con la humedad, garantizando un funcionamiento fiable incluso en entornos húmedos.
Calidad y compatibilidad:
Cumpliendo con las normas IPC-Clase-2, el PCB AD250 garantiza una fabricación de alta calidad y la adhesión a los estándares de referencia de la industria.Proporcionar compatibilidad y facilidad de usoAntes de su envío, cada tabla se somete a una rigurosa prueba eléctrica del 100%, garantizando una funcionalidad y fiabilidad óptimas.
Disponibilidad y apoyo a nivel mundial:
Nuestro AD250 PCB está disponible en todo el mundo, permitiendo a los clientes de varias regiones beneficiarse de sus características sobresalientes.dirigido por Ivy en sales10@bichengpcb.com, está listo para proporcionar apoyo integral y atender sus necesidades específicas.
En conclusión, el PTFE AD250 y el PCB compuesto de cerámica establecen un nuevo punto de referencia en cuanto a rendimiento, fiabilidad y estabilidad térmica.,Confiar en el PCB AD250 para ofrecer un rendimiento sin igual y garantizar el éxito de su próximo proyecto electrónico.
