Datos del producto:
|
| Alta luz: | Panel de PCB RF laminados cerámicos de hidrocarburos,32 milímetros de PCB rígido,ENEPIG PCB rígidos |
||
|---|---|---|---|

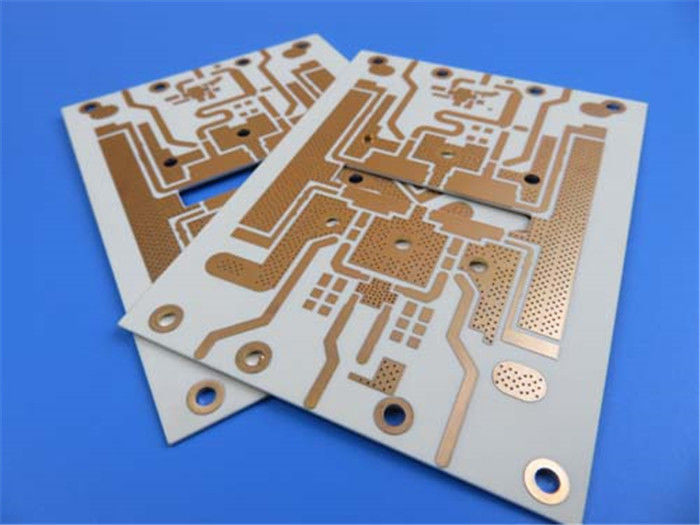

Hoy, discutiremos la construcción de un PCB rígido de 2 capas utilizando laminados cerámicos de hidrocarburos RO4003C.
El material de PCB utilizado en este proyecto es el laminado cerámico de hidrocarburos RO4003C. Este material es conocido por su rendimiento de alta frecuencia y baja pérdida dieléctrica.El uso de este material en el PCB garantiza una calidad óptima de la señal y reduce el ruido y el ruido cruzado entre los componentesAdemás, el proceso libre de plomo utilizado en la fabricación lo hace respetuoso con el medio ambiente y puede funcionar en un amplio rango de temperatura de -40°C a +85°C.
La configuración del PCB es una placa rígida de 2 capas con un peso de cobre acabado de 35um en ambos lados.y la pila ha sido optimizada para el rendimiento de alta frecuenciaEl uso de laminados cerámicos de hidrocarburos RO4003C como material dieléctrico garantiza que el PCB tenga una baja pérdida dieléctrica, por lo que es adecuado para aplicaciones de alta frecuencia.
Los detalles de construcción del PCB han sido cuidadosamente seleccionados para garantizar un rendimiento y una fiabilidad óptimos.El espacio mínimo es de 5/6 milisNo hay vías ciegas o enterradas. El espesor del tablero terminado es de 0.9 mm, y el peso de Cu terminado es de 1 oz (1.4 mil) para todas las capas.El espesor de la chapa es de 1 milímetroLa superficie es de níquel electroless, paladio electroless y oro de inmersión (ENEPIG).No hay tela de seda en las almohadillas de soldadura, y se han realizado pruebas eléctricas al 100%.
El PCB tiene un total de 95 componentes y 112 almohadillas, con 37 almohadillas de agujero y 75 almohadillas SMT superiores.El tipo de ilustración suministrada para este PCB es PCBDOC.
En conclusión, la construcción de un PCB rígido de 2 capas con laminados cerámicos de hidrocarburos RO4003C es una solución fiable y eficiente para la electrónica moderna.Su uso de laminados cerámicos de hidrocarburos RO4003C garantiza una calidad óptima de la señal y reduce el ruido y el cruce de voz entre componentesSu configuración y detalles de construcción se seleccionan cuidadosamente para garantizar un rendimiento y una fiabilidad óptimos.El PCB ha sido sometido a pruebas eléctricas al 100% para garantizar su calidad y fiabilidadEl PCB es ideal para aplicaciones de alta frecuencia y puede funcionar en un amplio rango de temperatura de -40°C a +85°C. Si tiene alguna pregunta técnica, puede ponerse en contacto con nosotros en sales10@bichengpcb.com.
| Propiedad | Se aplican las siguientes condiciones: | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.38 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.55 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0027 0.0021 |
Z. | 10 GHz y 23°C 2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 40 | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 1.7 por 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 4.2 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo de tracción | 19,650(2,850) 19,450 ((2,821) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | En el caso de las empresas 100 ((14.5) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 276 El precio de venta |
MPa - ¿ Qué pasa? |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones3 | X, Y | En el caso de los vehículos de motor (mil/pulgada) |
después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 11 14 46 |
X. Y Z. |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el tiempo | 425 | °C TGA | Las demás partidas | ||
| Conductividad térmica | 0.71 | El número de unidades de producción | 80 °C | Las demás partidas | |
| Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
| Densidad | 1.79 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 1.05 (6.0) |
N/mm - ¿ Qué pasa? |
después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
| Flamabilidad | No incluido | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? |
RO4003C Laminados cerámicos de hidrocarburos para PCB de alto rendimiento
RO4003C es un laminado cerámico de hidrocarburos de alta calidad comúnmente utilizado en la fabricación de placas de circuitos impresos de alta frecuencia (PCB).que lo hace adecuado para aplicaciones que requieren un rendimiento estable y fiable en entornos exigentesEste artículo profundizará en las características y ventajas clave de RO4003C, así como en sus propiedades típicas.
Constante dieléctrica y factor de disipación:
RO4003C presenta una constante dieléctrica baja y estable de 3,38±0,05 (dirección de proceso) a 10 GHz y 23 °C. Esta propiedad garantiza una integridad de la señal y un control de la impedancia consistentes,lo que lo hace ideal para aplicaciones de alta frecuenciaEl factor de disipación (tan δ) de RO4003C es también impresionantemente bajo, midiendo 0,0027 a 10 GHz y 23 °C, lo que contribuye a una baja pérdida de señal y una dispersión mínima.
Estabilidad térmica y resistencia mecánica:
con un coeficiente térmico de ε de +40 ppm/°C y una Tg (temperatura de transición de vidrio) superior a 280°C,RO4003C ofrece una excelente estabilidad dimensional y puede soportar procesos de fabricación a altas temperaturas• mantiene su resistencia mecánica y sus propiedades eléctricas en un amplio rango de temperaturas, de -40°C a +85°C, garantizando un funcionamiento fiable en diversos entornos.El módulo de tracción y la resistencia del laminado proporcionan integridad estructural al PCB, con valores de aproximadamente 19.650 MPa y 139 MPa, respectivamente.
Propiedades eléctricas y de superficie:
RO4003C posee una alta resistencia eléctrica, que mide 31,2 kV/mm (780 V/mil) a un grosor de 0,51 mm (0,020").La resistividad por volumen de 1.7 x 10^10 xn--M-jlb.cm y resistividad superficial de 4.2 x 10^9 MΩ hacen que RO4003C sea muy adecuado para aplicaciones digitales de alta frecuencia y alta velocidad.
Gestión térmica:
Para disipar el calor eficazmente, RO4003C ofrece una conductividad térmica de 0,71 W/M/oK a 80°C. Esta propiedad ayuda a mantener temperaturas de funcionamiento más bajas en PCB,reducción del riesgo de tensión térmica y mejora de la fiabilidad general del sistema.
Compatibilidad del proceso libre de plomo:
RO4003C es totalmente compatible con los procesos de ensamblaje de PCB sin plomo, lo que lo hace compatible con las regulaciones ambientales y los estándares de la industria.Esta compatibilidad garantiza que los productos electrónicos fabricados con RO4003C cumplan con los últimos requisitos y restricciones relacionados con sustancias peligrosas.
Detalles de la construcción:
El apilamiento especificado para el PCB rígido de 2 capas que utiliza RO4003C incluye cobre acabado de 35 μm en ambos lados con una capa dieléctrica de 32 mil RO4003C. El espesor de la placa terminada es de 0,9 mm,y el peso del cobre acabado es de 1 oz (1Las dimensiones de los PCB son de 40 mm x 26 mm, con una tolerancia de +/- 0,15 mm. La anchura mínima de las huellas y el espaciamiento son de 5/6 mil, y el tamaño mínimo del orificio es de 0,3 mm.El tablero no tiene vías ciegas o enterradas.
Aplicación de las medidas siguientes:
El acabado de la superficie elegido para este PCB es el Electroless Nickel Electroless Palladium and Immersion Gold (ENEPIG).garantizar las juntas de soldadura confiablesEl PCB no tiene silkscreen superior o inferior o máscara de soldadura, y no hay silkscreen en las almohadillas de soldadura.
Aseguramiento de la calidad
Para garantizar la fiabilidad y la funcionalidad del PCB, se realiza un ensayo eléctrico al 100%, verificando la conectividad y el correcto funcionamiento del circuito.Este procedimiento de ensayo completo ayuda a identificar posibles defectos de fabricación y garantiza que el producto final cumple con las especificaciones deseadas.
Conclusión:
Los laminados cerámicos de hidrocarburos RO4003C, con sus excepcionales propiedades eléctricas, térmicas y mecánicas, son una excelente opción para aplicaciones de PCB de alta frecuencia y alto rendimiento.Su constante dieléctrica bajaEl uso de la tecnología de las telecomunicaciones, la integridad estable de la señal y la compatibilidad con los procesos libres de plomo los hacen adecuados para una amplia gama de industrias.RO4003C permite el desarrollo de productos electrónicos fiables y eficientes.
Para más preguntas técnicas o para explorar el uso de RO4003C en su proyecto de PCB específico, póngase en contacto con Ivy en sales10@bichengpcb.com.
