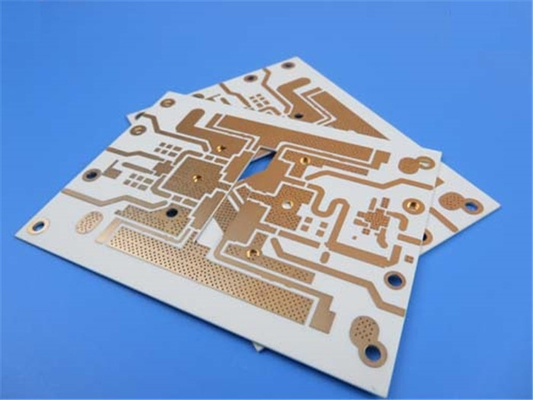

PWB de Rogers 32mil RO4003C ENIG vía llenado por la resina y capsulado

Estamos entusiasmados de presentar nuestro último envío, una placa de circuito impreso (PCB) excepcional suministrada meticulosamente para satisfacer las necesidades de las aplicaciones electrónicas modernas.Hecho con precisión y confiabilidad en mente, este PCB ofrece un rendimiento excepcional y una calidad de primer nivel. Vamos a profundizar en los detalles clave de este PCB notable.

Material de PCB y acumulación:
Este PCB está construido con laminados cerámicos de hidrocarburos RO4003C, conocidos por sus propiedades eléctricas y estabilidad superiores.Alineación con las normas y reglamentos ambientalesEl PCB está diseñado para funcionar perfectamente en un rango de temperatura de -40°C a +85°C, por lo que es adecuado para una amplia gama de condiciones ambientales.

Detalles de la construcción:
El PCB presenta un diseño rígido de 2 capas con un grosor de cobre acabado de 35um, lo que garantiza una excelente conductividad eléctrica.garantizar un aislamiento fiable y una integridad excepcional de la señalLa segunda capa también cuenta con un grosor de cobre acabado de 35um para mantener un rendimiento constante.

Las dimensiones del PCB miden 139 mm x 100 mm (6PCS), y garantizamos una alta precisión con un nivel de precisión de +/- 0,15 mm.Se puede lograr circuitos complejos y precisos con un mínimo de traza / espacio de 4/4 milisEl tamaño mínimo del orificio de 0,5 mm permite la compatibilidad con una amplia gama de componentes.

Para garantizar la durabilidad y estabilidad, su espesor de placa terminada es de 0.9 mm. El PCB cuenta con un peso de cobre de 1 onza (1.4 mils) a través de todas las capas para optimizar la conductividad.Para conexiones eléctricas fiablesEl acabado de la superficie es de oro inmersivo de níquel sin electro (ENIG), que ofrece una excepcional solderabilidad y resistencia a la corrosión.

El PCB no requiere serigrafía superior y inferior y máscara de soldadura, lo que resulta en una apariencia limpia y minimalista.Garantizar la funcionalidad y la fiabilidadAdemás, las vías de 0,5 mm están llenas de resina y cubiertas de acuerdo con las normas IPC-4761 Tipo VII para mejorar la integridad estructural.

Las estadísticas de PCB:
El PCB tiene capacidad para 97 componentes y proporciona un total de 130 almohadillas para la fijación segura de componentes.La configuración no incluye las almohadillas SMT inferioresCon 151 vías, se logran conexiones eléctricas sin fisuras, apoyando 17 redes únicas para un enrutamiento eficiente de la señal.

Formato de la obra y norma aceptada:
Aceptamos el formato Gerber RS-274-X, lo que garantiza la compatibilidad con el software de diseño de PCB estándar de la industria.garantizar una producción de alta calidad y fiabilidad.

Área de servicio:
Nuestros servicios están disponibles en todo el mundo, permitiendo a los clientes de cualquier rincón del mundo acceder a nuestros productos y soporte excepcionales.

Información de contacto:
Para consultas técnicas o más detalles, por favor comuníquese con Ivy en sales10@bichengpcb.com.Nos dedicamos a proporcionar un servicio al cliente excepcional y soporte técnico adaptado a sus requisitos específicos.

Revolucionando los PCB de alto rendimiento con laminados cerámicos de hidrocarburos RO4003C

Introducción:
En el panorama de las aplicaciones electrónicas que evoluciona rápidamente, la demanda de placas de circuitos impresos (PCB) de alto rendimiento continúa aumentando.Los laminados cerámicos de hidrocarburos RO4003C han surgido como un material de PCB revolucionarioEn este artículo profundizaremos en las características, beneficios y aplicaciones de RO4003C,que arroja luz sobre su potencial para revolucionar el mundo de los PCB.

Ventajas y características de RO4003C para PCB de alto rendimiento:
Los laminados cerámicos de hidrocarburos RO4003C ofrecen una serie de ventajas que los convierten en una opción ideal para PCB de alto rendimiento.05El RO4003C garantiza propiedades eléctricas fiables e integridad de la señal.5 GHz/23°C mejora aún más su rendimiento en aplicaciones de alta frecuencia.

Consideraciones térmicas: coeficiente de expansión térmica y estabilidad dimensional:
RO4003C presenta una excelente estabilidad térmica con un coeficiente térmico ε de +40 ppm/°C en el rango de -50°C a 150°C.Esto garantiza que el PCB mantenga su integridad estructural y sus propiedades eléctricas en un amplio rango de temperaturasAdemás, su estabilidad dimensional de menos de 0,3 mm/m (mil/pulgada) después del grabado + E2/150°C garantiza un rendimiento fiable incluso en ambientes térmicos exigentes.

Propiedades eléctricas de RO4003C: constante dieléctrica y factor de disipación:
La constante dieléctrica (ε) de RO4003C, medida con el IPC-TM-650 2.5.5.5 Proceso de línea de banda sujetada, es 3.38±0.05Esta baja constante dieléctrica garantiza una pérdida mínima de señal y un excelente control de la impedancia, lo que hace que RO4003C sea adecuado para aplicaciones digitales y RF de alta velocidad.δ) de RO4003C, medido a 10 GHz/23°C y 2,5 GHz/23°C, es 0,0027 y 0,0021Estos valores bajos indican una baja atenuación de la señal y una transmisión de potencia eficiente.

Garantizar la integridad de la señal: resistencia eléctrica y resistencia superficial del RO4003C:
RO4003C cuenta con una resistencia eléctrica impresionante, con un valor de 31,2 (780) Kv/mm (v/mil) en un grosor de 0,51 mm (0,020").Esta alta resistencia eléctrica permite a RO4003C resistir altos voltajes y evitar averías eléctricasAdemás, la resistividad superficial de RO4003C es de 4,2 x 10^9 MΩ, lo que garantiza un aislamiento eficaz y minimiza las corrientes de fuga.

Resistencia mecánica: módulo de tracción y análisis de resistencia del RO4003C:

RO4003C presenta una notable resistencia mecánica, con un módulo de tracción de 19.650 MPa (2.850 ksi) en la dirección X y 19.450 MPa (2.821 ksi) en la dirección Y. Su resistencia a la tracción es de 139 MPa (20.2 ksi) en dirección X y 100 MPa (14,5 ksi) en dirección Y.Estas propiedades hacen que RO4003C sea altamente resistente a la deformación y aseguran la integridad estructural de los PCB incluso en condiciones exigentes.

Aplicaciones de RO4003C en diversas industrias:
La versatilidad de RO4003C abre una amplia gama de aplicaciones en varias industrias.hacerla una excelente opción para las telecomunicacionesRO4003C puede ser utilizado en PCB de alta frecuencia, circuitos de microondas, amplificadores de potencia, antenas y sistemas de radar, entre otros.

Sostenibilidad y compatibilidad libre de plomo del RO4003C:
A medida que la industria avanza hacia prácticas más sostenibles, RO4003C se destaca como una opción respetuosa con el medio ambiente.garantizar el cumplimiento de las normas y reducir el impacto ambiental de la fabricación de PCBAl elegir RO4003C, las empresas pueden contribuir a un futuro más ecológico y satisfacer las demandas de los clientes ecoconscientes.

El sistema de control de velocidad de los motores de alta frecuencia es el siguiente:
Las propiedades eléctricas excepcionales de RO4003C y su baja tangente de pérdida lo hacen particularmente adecuado para aplicaciones de alta frecuencia en el rango de GHz.55 (medido mediante el método de longitud diferencial de fase), RO4003C proporciona un control preciso de la impedancia y minimiza las distorsiones de la señal.Permite el diseño y la fabricación de circuitos de RF y microondas de alto rendimiento que operan en el rango de frecuencia de GHz.

Gestión térmica con RO4003C: Conductividad térmica y eficiencia de enfriamiento:
La gestión térmica eficiente es crucial para los dispositivos electrónicos, especialmente aquellos que funcionan a altos niveles de potencia.RO4003C sobresale en este aspecto con su conductividad térmica de 0,71 W/M/oK a 80°C.Esta alta conductividad térmica facilita una disipación de calor eficazLa eficiencia de refrigeración superior de RO4003C lo convierte en una excelente opción para amplificadores de potencia, módulos de RF de alta potencia,y otras aplicaciones sensibles al calor.

Conclusión:
Los laminados cerámicos de hidrocarburos RO4003C ofrecen una gran variedad de características y beneficios que los convierten en una opción ideal para PCB de alto rendimiento.excepcional estabilidad térmica, y su impresionante resistencia mecánica, RO4003C permite el diseño y fabricación de sistemas electrónicos confiables y eficientes.Su compatibilidad con los procesos libres de plomo y los aspectos de sostenibilidad aumentan aún más su atractivoYa sea en telecomunicaciones, aeroespacial, automotriz u otras industrias,RO4003C permite a los ingenieros y diseñadores ampliar los límites de la innovación y lograr un rendimiento sin precedentes en sus aplicaciones de PCB.
