Datos del producto:
|
| Resaltar: | 2 capas de placa de PCB RF rígida,PCB rígido de 2 capas de alta frecuencia,Laminados cerámicos de hidrocarburos PCB rígidos |
||
|---|---|---|---|

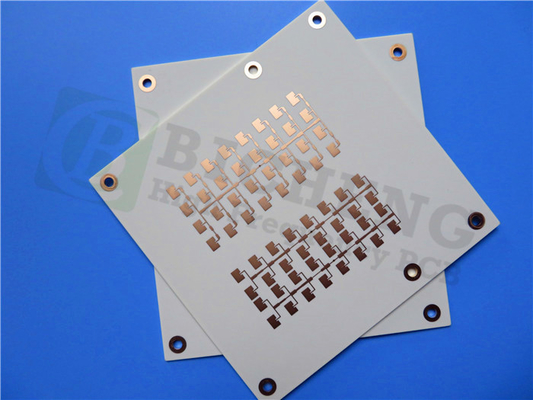

Hoy estamos hablando de nuestro PCB recién enviado. El material utilizado en el PCB es laminados cerámicos de hidrocarburos RO4003C.Este material es conocido por su rendimiento de alta frecuencia y baja pérdida dieléctricaEl uso de este material en el PCB garantiza una calidad óptima de la señal y reduce el ruido y el cruce de sonido entre los componentes.el proceso libre de plomo utilizado en la fabricación lo hace ecológico, y puede funcionar en un amplio rango de temperatura de -40°C a +85°C.
La configuración del PCB es una placa rígida de 2 capas con un peso de cobre acabado de 35um en ambos lados.y la pila ha sido optimizada para el rendimiento de alta frecuenciaEl uso de laminados cerámicos de hidrocarburos RO4003C como material dieléctrico garantiza que el PCB tenga una baja pérdida dieléctrica, por lo que es adecuado para aplicaciones de alta frecuencia.
Los detalles de construcción del PCB han sido cuidadosamente seleccionados para garantizar un rendimiento y una fiabilidad óptimos.El espacio mínimo es de 7/6 milisNo hay vías ciegas o enterradas. El espesor del tablero terminado es de 1.6 mm, y el peso de Cu terminado es de 1 oz (1.4 mil) para todas las capas.El espesor de la chapa es de 1 milímetro, y el acabado de la superficie es el nivel de soldadura por aire caliente (HASL). La pantalla de soldadura superior es blanca, y la pantalla de soldadura inferior no está incluida.y la máscara de soldadura inferior no está incluidaNo hay tela de seda en las almohadillas de soldadura, y se ha realizado un 100% de pruebas eléctricas.
| Tamaño del PCB | 233 x 229 mm = 1 PCS |
| Tipo de tablero | PCB de RF y microondas |
| Número de capas | PCB de doble cara |
| Componentes montados en la superficie | - Sí, es cierto. |
| A través de componentes perforados | - Sí, es cierto. |
| El nivel de la carga | el cobre ------- 35um ((1 oz) + PLATO |
| No incluidos en el anexo II | |
| el cobre ------- 35um ((1 oz) + PLATO |
No se requiere la compatibilidad de impedancia para este PCB, con una tolerancia de +/- 10%. El PCB tiene un total de 95 componentes y 112 almohadillas, con 37 almohadillas de agujero y 75 almohadillas SMT superiores.No hay almohadillas SMT en el fondoHay 68 vías y 15 redes. El tipo de ilustración suministrado para este PCB es PCBDOC.
| TEST | Prueba eléctrica al 100% antes del envío |
| Tipo de obra de arte a suministrar | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
| Área de servicio | En todo el mundo. |
En conclusión, el PCB recién enviado analizado en este artículo ofrece una solución de alta frecuencia para la electrónica moderna.Su uso de laminados cerámicos de hidrocarburos RO4003C garantiza una calidad óptima de la señal y reduce el ruido y el cruce de voz entre componentesSu configuración y detalles de construcción se seleccionan cuidadosamente para garantizar un rendimiento y una fiabilidad óptimos.El PCB ha sido sometido a pruebas eléctricas al 100% para garantizar su calidad y fiabilidadEl PCB es ideal para aplicaciones de alta frecuencia y puede funcionar en un amplio rango de temperatura de -40°C a +85°C. Para preguntas técnicas, el proveedor puede ser contactado en sales10@bichengpcb.com.
