Datos del producto:
|
| Resaltar: | Placa PCB RF de hidrocarburo,placa PCB RF de 20 mil,placa PCB rígida de 2 capas |
||
|---|---|---|---|

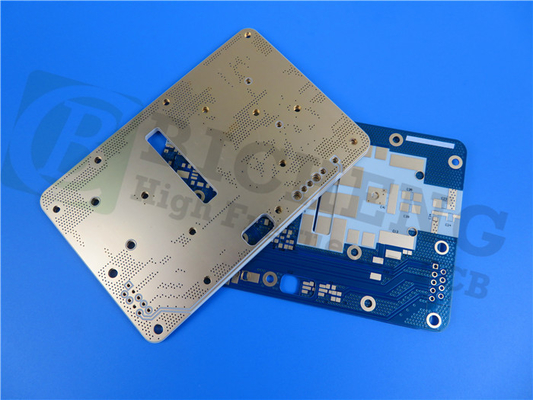

Ahora estamos introduciendo nuestra PCB rígida de 2 capas recién enviada, que brinda un funcionamiento confiable y eficiente para una amplia gama de aplicaciones.El material de la placa de circuito impreso está fabricado con hidrocarburo/cerámica/vidrio tejido RO4360G2 y un proceso sin plomo para una fabricación respetuosa con el medio ambiente.La PCB es capaz de funcionar dentro de un rango de temperatura de -40 ℃ a +85 ℃.
Las dimensiones de la placa miden 43 mm x 86 mm con una tolerancia de +/- 0,15 mm, y se utilizan un espacio/traza mínimo de 7/9 mils y un tamaño de orificio mínimo de 0,3 mm.No se utilizan vías ciegas o enterradas en la construcción de esta placa de circuito impreso, con un espesor de placa terminada de 0,6 mm y un peso de Cu terminado de 1 oz (1,4 mils) en todas las capas.El espesor del revestimiento de la vía es de 1 mil y el acabado de la superficie es Immersion Silver.No hay serigrafía en las almohadillas de soldadura y se utiliza una prueba 100 % eléctrica para garantizar la confiabilidad.
Las estadísticas de PCB indican 35 componentes con un total de 90 pads, 26 pads de orificio pasante y 64 pads SMT superiores, sin pads SMT inferiores.Hay 46 vías y 12 redes.El tipo de material gráfico suministrado es Gerber RS-274-X.
RO4360G2: el material de PCB definitivo para aplicaciones de alta frecuencia
Seleccionar el material de PCB correcto es un aspecto crítico del diseño de aplicaciones de alta frecuencia, donde el rendimiento es primordial.Un material que ha ganado cada vez más popularidad en PCB de alta frecuencia es RO4360G2.Este material a base de hidrocarburo/cerámica/vidrio tejido cuenta con excelentes propiedades dieléctricas y un rendimiento superior, lo que lo convierte en una opción ideal para aplicaciones de alta frecuencia.
| Material de placa de circuito impreso: | Materiales termoestables rellenos de cerámica de hidrocarburo |
| Designación: | RO4360G2 |
| Constante dieléctrica: | 6,15 ±0,15 |
| Número de capas: | Doble capa, multicapa, PCB híbrido |
| Peso de cobre: | 17 µm (0,5 oz), 35 µm (1 oz), 70 µm (2 oz) |
| Grosor de placa de circuito impreso: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524 mm) |
| Tamaño de placa de circuito impreso: | ≤400 mm X 500 mm |
| Máscara para soldar: | Verde, negro, azul, amarillo, rojo, etc. |
| Acabado de la superficie: | Cobre desnudo, HASL, ENIG, OSP, etc. |
Propiedades y Características del Material RO4360G2:
El material RO4360G2 presenta una constante dieléctrica de 6,15±0,15 y un bajo factor de disipación de 0,0038, lo que lo convierte en una opción óptima para aplicaciones de alta frecuencia.Este material también exhibe buena conductividad térmica, resistencia eléctrica y propiedades mecánicas, lo que le permite soportar altas temperaturas y entornos hostiles.
Ventajas del material RO4360G2 en aplicaciones de alta frecuencia:
El material RO4360G2 ofrece varias ventajas para los diseños de PCB de alta frecuencia, incluida una integridad de señal mejorada, pérdida reducida y rendimiento mejorado.Este material también proporciona una mayor flexibilidad de diseño y se puede utilizar para una amplia gama de aplicaciones, como aeroespacial,telecomunicaciones y dispositivos médicos.
Aplicaciones del material de PCB RO4360G2:
El material RO4360G2 es adecuado para diversas aplicaciones de alta frecuencia, incluidos componentes, antenas y filtros de RF/microondas.Este material también se usa ampliamente en la industria aeroespacial para sistemas de radar y equipos de comunicación.
Conclusión:
El material de PCB RO4360G2 es la elección definitiva para aplicaciones de alta frecuencia, ya que ofrece un rendimiento y una fiabilidad superiores.Al seleccionar el material RO4360G2, los diseñadores pueden lograr una integridad de señal óptima, una pérdida reducida y un rendimiento mejorado en su PCB de alta frecuencia.
