Datos del producto:
|
| Resaltar: | Placa PCB RF de circuito de alta frecuencia,placas de circuito de alta frecuencia RO3010,placas de circuito de alta frecuencia 50mil |
||
|---|---|---|---|

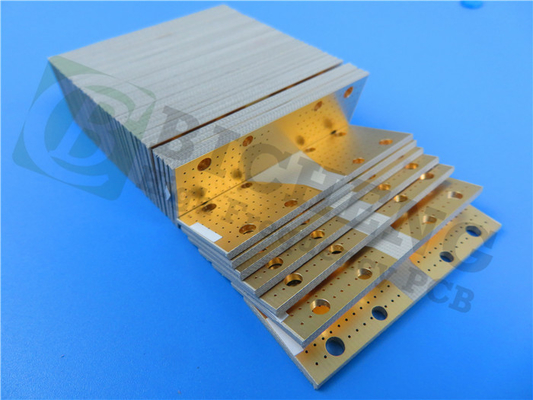

Nuestra placa de circuito impreso (PCB) de alto rendimiento ha sido suministrada para aplicaciones de alta frecuencia, lo que la convierte en una excelente opción para proyectos que requieren alta precisión y confiabilidad.Los materiales de PCB utilizados incluyen compuestos de PTFE con relleno cerámico Rogers RO3010, conocidos por su baja pérdida y alto rendimiento, con una constante dieléctrica de 10,2 y un factor de disipación de 0,0024 a 10 GHz.El rango de temperatura de funcionamiento de este material es de -40 ℃ a +85 ℃ y no contiene plomo, lo que lo convierte en una opción ecológica.
La configuración de apilamiento de PCB consta de dos capas de cobre base con un espesor de 17 um y un material dieléctrico de RO3010 con un espesor de 50 mil.Las capas base de cobre están intercaladas entre las capas dieléctricas, lo que da como resultado un espesor de tablero terminado de 1,35 mm y un peso de cobre terminado de 1 oz (1,4 mils) para todas las capas.El espesor del revestimiento de la vía es de 1 mil y el acabado superficial es ENIG.No hay serigrafía superior o inferior, ni serigrafía en las almohadillas de soldadura.
Los detalles de construcción del PCB incluyen dimensiones de 100 mm x 100 mm, con una tolerancia de +/- 0,15 mm.El trazo/espacio mínimo es de 7/8 mils y el tamaño mínimo del orificio es de 0,25 mm.No se incluyen vías ciegas o enterradas en este diseño.La PCB tiene un total de 93 pads, con 37 pads de orificio pasante, 56 pads SMT superiores y 0 pads SMT inferiores.Hay 48 vías y 10 redes.La PCB se ha sometido a pruebas eléctricas al 100 % para garantizar su calidad.
| Valor típico RO3010 | |||||
| Propiedad | RO3010 | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica,εProceso | 10,2±0,05 | Z | 10 GHz/23 ℃ | IPC-TM-650 2.5.5.5 Línea de banda sujeta | |
| Constante dieléctrica,εDiseño | 11.2 | Z | 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0022 | Z | 10 GHz/23 ℃ | IPC-TM-650 2.5.5.5 | |
| Coeficiente Térmico de ε | -395 | Z | ppm/℃ | 10 GHz -50 ℃ a 150 ℃ | IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional | 0.35 0.31 |
X Y |
mmm | COND A | IPC-TM-650 2.2.4 |
| Resistividad de volumen | 105 | MΩ.cm | COND A | CIP 2.5.17.1 | |
| Resistividad de superficie | 105 | MΩ | COND A | CIP 2.5.17.1 | |
| Módulo de tracción | 1902 1934 |
X Y |
MPa | 23℃ | ASTM D 638 |
| Absorción de humedad | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor especifico | 0.8 | j/g/k | Calculado | ||
| Conductividad térmica | 0,95 | W/M/K | 50℃ | ASTM D 5470 | |
| Coeficiente de expansión termal (-55 a 288 ℃) |
13 11 dieciséis |
X Y Z |
ppm/℃ | 23 ℃/50 % de humedad relativa | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| Densidad | 2.8 | gramos/cm3 | 23℃ | ASTM D 792 | |
| Fuerza de pelado de cobre | 9.4 | Ib/pulg. | 1 oz, EDC después del flotador de soldadura | IPC-TM 2.4.8 | |
| inflamabilidad | V-0 | UL 94 | |||
| Compatible con procesos sin plomo | Sí | ||||
¿Por qué elegir los compuestos de PTFE con relleno cerámico RO3010 de Rogers?
La elección de los materiales juega un papel crucial en el rendimiento y la funcionalidad de una placa de circuito impreso (PCB).Los compuestos de PTFE con relleno cerámico Rogers RO3010 se utilizaron en un diseño de PCB específico para lograr una alta precisión y confiabilidad en aplicaciones de alta frecuencia.
R
Los compuestos de PTFE rellenos de cerámica ogers RO3010 son conocidos por su baja pérdida y alto rendimiento, lo que los convierte en una excelente opción para aplicaciones de alta frecuencia.La constante dieléctrica de este material es 10,2 y el factor de disipación es 0,0024 a 10 GHz.Además, no contiene plomo, por lo que es una opción ecológica.Este material puede funcionar en un rango de temperatura de -40 ℃ a +85 ℃.
Otros beneficios de usar compuestos de PTFE con relleno cerámico Rogers RO3010 en el diseño de PCB incluyen una excelente estabilidad térmica, baja absorción de humedad y alta estabilidad dimensional.Estas propiedades lo convierten en una opción confiable para aplicaciones que requieren un rendimiento constante en una variedad de condiciones de funcionamiento.
Al seleccionar materiales para PCB, es fundamental tener en cuenta sus propiedades eléctricas, mecánicas y térmicas.Los compuestos de PTFE con relleno cerámico Rogers RO3010 se destacan en todas estas áreas, lo que los convierte en una opción popular para aplicaciones de alta frecuencia.Las bajas pérdidas y el alto rendimiento de este material lo hacen ideal para aplicaciones que requieren alta precisión y confiabilidad.
Las propiedades físicas de este material también lo convierten en una excelente opción para PCB.Tiene un bajo coeficiente de expansión térmica, lo que significa que puede mantener su forma y tamaño en un rango de temperaturas.Además, su baja absorción de humedad lo convierte en una opción adecuada para aplicaciones que pueden estar expuestas a la humedad o humedad.
En general, la elección de materiales para PCB es fundamental para determinar el rendimiento y la funcionalidad del producto final.Los compuestos de PTFE con relleno cerámico RO3010 de Rogers son una opción excelente para aplicaciones de alta frecuencia que requieren alta precisión y confiabilidad.Su baja pérdida y alto rendimiento, combinados con sus excelentes propiedades térmicas y mecánicas, lo convierten en una opción confiable para una amplia gama de aplicaciones.
