Material de PCB de doble cara de precisión Rogers RO4003C

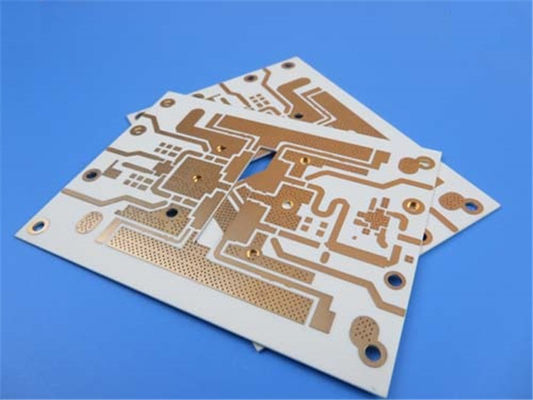

Presentamos nuestra PCB recién enviada.Esta placa de circuito impreso de alta calidad está diseñada con la última tecnología y materiales de primera calidad para garantizar un rendimiento y una durabilidad óptimos.

La PCB está hecha de material Rogers RO4003C, conocido por sus excelentes propiedades eléctricas y mecánicas.Tiene un proceso sin plomo y puede funcionar en un amplio rango de temperatura de -40 ℃ a +85 ℃, lo que lo hace adecuado para una variedad de aplicaciones.

El PCB de doble cara tiene una base de cobre de 35 um y cuenta con un dieléctrico RO4003C con un grosor de 32 mil (0,813 mm).El grosor de la placa terminada es de 0,98 mm, con un peso de cobre terminado de 1 oz (1,4 mils) en todas las capas.La placa de circuito impreso tiene un acabado superficial de níquel electrolítico y oro de inmersión (ENIG), que ofrece una excelente resistencia a la corrosión y soldabilidad.

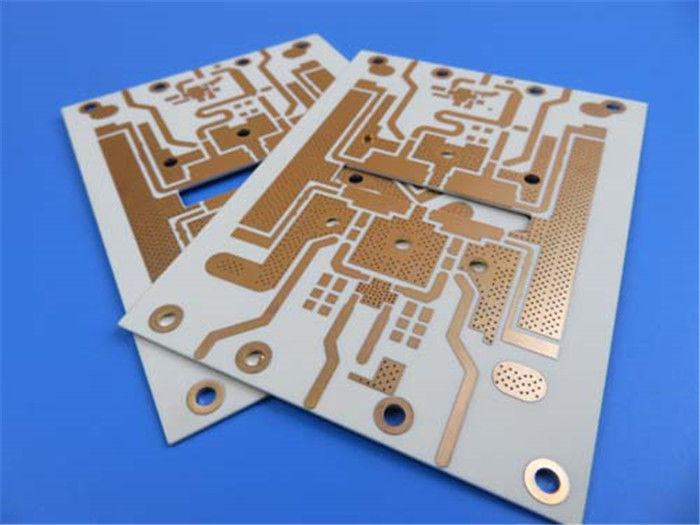

La placa de circuito impreso tiene una dimensión de placa de 42 mm x 65 mm y un espacio/traza mínimo de 12/14 mils.Tiene un tamaño de orificio mínimo de 16 mils, sin vías ciegas o enterradas.El grosor del revestimiento de la vía es de 1 mil, y la vía de 0,5 mm se llena con resina y se tapa.La máscara de soldadura superior es verde, mientras que la máscara de soldadura inferior también es verde.El PCB no tiene serigrafía superior o inferior.

La PCB tiene 18 componentes, 27 pads en total y 59 vías.Tiene 19 pads de orificio pasante, 8 pads SMT superiores y 0 pads SMT inferiores.Tiene 8 redes, y se utilizó una prueba 100% eléctrica para garantizar la calidad y confiabilidad.

Si tiene alguna pregunta técnica sobre la PCB, comuníquese con Ivy en sales10@bichengpcb.com.Confíe en la calidad y confiabilidad de este PCB recién enviado para sus necesidades de proyectos electrónicos.

Material de PCB RO4003C: una guía completa para aplicaciones de alta frecuencia

Si está trabajando en un proyecto electrónico de alta frecuencia, la elección del material de PCB puede hacer o deshacer su rendimiento y confiabilidad.Entre los materiales más populares para tales aplicaciones se encuentra el material PCB RO4003C.En esta completa guía, profundizaremos en este material, explorando sus propiedades, beneficios y aplicaciones.

Presentamos el material de PCB RO4003C

El material de PCB RO4003C es un material laminado de alto rendimiento que se usa ampliamente en aplicaciones de alta frecuencia.Está fabricado en tejido de fibra de vidrio impregnado con un sistema de resinas termoestables y reforzado con carga cerámica.Esta combinación única de materiales le da al material de PCB RO4003C sus excepcionales propiedades eléctricas y mecánicas.

Propiedades del material de PCB RO4003C

El material de PCB RO4003C cuenta con una constante dieléctrica de 3,38±0,05 (proceso) y 3,55 (diseño), lo que lo hace ideal para aplicaciones de alta frecuencia que requieren baja pérdida de señal y distorsión.También tiene un factor de disipación bajo (tan,δ) de 0,0027 (10 GHz/23 ℃) y 0,0021 (2,5 GHz/23 ℃), lo que garantiza una atenuación de señal mínima y una pérdida de inserción baja.

El material de PCB RO4003C tiene una estabilidad térmica impresionante, con un coeficiente térmico de ε de +40 ppm/℃ (-50 ℃ a 150 ℃).También tiene alta resistividad de volumen (1,7 x 1010 MΩ.cm) y resistividad de superficie (4,2 x 109 MΩ), lo que garantiza un rendimiento fiable incluso en entornos hostiles.

Beneficios del material de PCB RO4003C

El material de PCB RO4003C ofrece numerosas ventajas sobre otros materiales de PCB para aplicaciones de alta frecuencia.Su baja constante dieléctrica y su bajo factor de disipación aseguran una mínima pérdida y distorsión de la señal, mientras que su excelente estabilidad térmica asegura un rendimiento confiable incluso en entornos de alta temperatura.Además, el material de PCB RO4003C es fácil de mecanizar, taladrar y platear, lo que lo convierte en un material versátil para una amplia gama de aplicaciones.

Aplicaciones del material de PCB RO4003C

El material de PCB RO4003C se usa ampliamente en aplicaciones de alta frecuencia, como comunicaciones inalámbricas, radares automotrices, comunicaciones satelitales y electrónica militar.Sus excelentes propiedades eléctricas y mecánicas lo hacen perfecto para aplicaciones en las que la integridad y la confiabilidad de la señal son fundamentales.

Consideraciones de diseño para material de PCB RO4003C

Al diseñar un circuito con material de PCB RO4003C, es crucial considerar las propiedades y limitaciones del material.Por ejemplo, su constante dieléctrica baja puede requerir anchos de traza más amplios y tamaños de vía más grandes en comparación con otros materiales de PCB.También es esencial garantizar una conexión a tierra y un blindaje adecuados para minimizar las interferencias electromagnéticas.

Fabricación de material de PCB RO4003C

El material de PCB RO4003C se puede fabricar utilizando procesos de fabricación de PCB estándar, como perforación, enrutamiento y enchapado.Sin embargo, su alto contenido cerámico requiere un cuidado especial durante el procesamiento para evitar la delaminación o el agrietamiento.

Prueba y control de calidad del material de PCB RO4003C

Para garantizar la calidad y confiabilidad del material de PCB RO4003C, se necesitan procedimientos rigurosos de prueba y control de calidad.Estos pueden incluir pruebas eléctricas, pruebas térmicas y pruebas mecánicas para garantizar que el material cumpla con sus especificaciones y funcione como se espera.

Comparación con otros materiales de PCB

En comparación con otros materiales de PCB como FR-4 o poliimida, el material de PCB RO4003C ofrece un rendimiento eléctrico superior a altas frecuencias.Sin embargo, puede tener un costo más alto y una disponibilidad más limitada en comparación con otros materiales.

Desarrollos futuros en material de PCB RO4003C

A medida que las aplicaciones de alta frecuencia continúan evolucionando y se vuelven más exigentes, el desarrollo de materiales de PCB nuevos y mejorados continúa.Un área de enfoque para el material de PCB RO4003C es el desarrollo de versiones más delgadas y flexibles que puedan satisfacer las demandas de los dispositivos electrónicos de próxima generación.

En conclusión, el material de PCB RO4003C es un material de alto rendimiento que ofrece propiedades eléctricas y mecánicas excepcionales para aplicaciones de alta frecuencia.Su baja constante dieléctrica, su bajo factor de disipación y su excelente estabilidad térmica lo convierten en la mejor opción para aplicaciones en las que la integridad y la confiabilidad de la señal son críticas.Al diseñar circuitos con material de PCB RO4003C, es crucial considerar sus propiedades y limitaciones únicas y garantizar pruebas y controles de calidad rigurosos para garantizar su rendimiento y confiabilidad.
