Datos del producto:
|
| Alta luz: | Placa PCB RF de alta temperatura,Material PCB RF 30mil,Material PCB RF sin plomo |
||
|---|---|---|---|

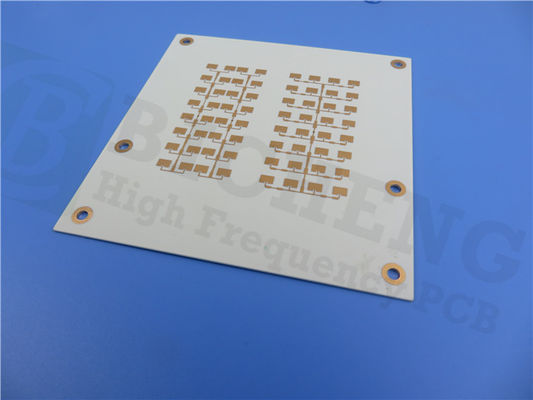

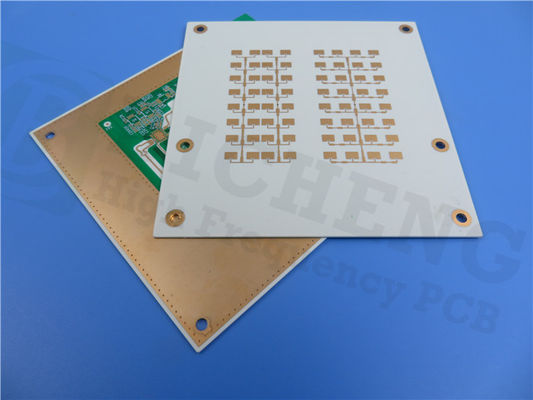

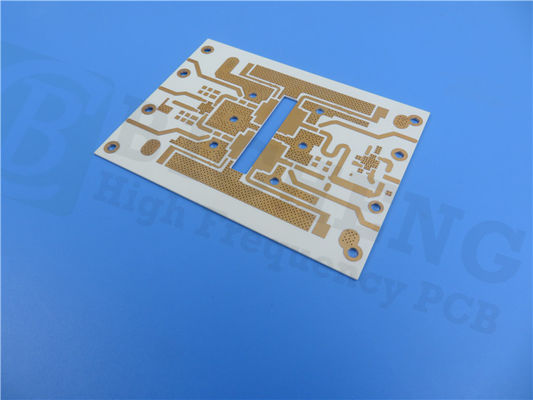

Se presenta nuestro último envío de PCB, construido con el excepcional material Rogers RO4350B que ofrece un rendimiento excepcional para diversas aplicaciones.Con un proceso sin plomo y un rango operativo de -40 ℃ a +85 ℃, la PCB está diseñada para satisfacer sus necesidades en los años venideros.
Construida como una placa de circuito impreso de doble cara, la capa dieléctrica RO4350B mide 30 mil (0,762 mm) con una base de cobre de 17 um en ambas caras.Tiene un grosor de tablero terminado de 0,84 mm y un peso de Cu terminado de 1 oz (1,4 mils) en todas las capas.El trazo/espacio mínimo y el tamaño mínimo del orificio son 10/10 mils y 15 mils, respectivamente, lo que lo hace perfecto para aplicaciones de alta densidad con tolerancias estrechas.
La PCB tiene 29 componentes con 50 pads en total, incluidos 25 pads de orificio pasante y 25 pads SMT superiores.También tiene 91 vías y 11 redes.Cada PCB se prueba exhaustivamente con una prueba 100% eléctrica para garantizar su calidad y confiabilidad.
El acabado superficial sin plomo HASL, la serigrafía superior en blanco y las máscaras de soldadura superior e inferior verdes son características estándar de nuestras PCB.El material RO4350B ofrece una excelente resistencia a la humedad, lo que lo hace ideal para entornos hostiles.También cuenta con un espesor de revestimiento de vía de 1 mil, lo que garantiza una durabilidad duradera.
| Valor típico de RO4350B | |||||
| Propiedad | RO4350B | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica,εProceso | 3,48±0,05 | Z | 10 GHz/23 ℃ | IPC-TM-650 2.5.5.5 Línea de banda sujeta | |
| Constante dieléctrica,εDiseño | 3.66 | Z | 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipacióntan,δ | 0.0037 0.0031 |
Z | 10 GHz/23 ℃ 2,5 GHz/23 ℃ |
IPC-TM-650 2.5.5.5 | |
| Coeficiente Térmico de ε | +50 | Z | ppm/℃ | -50 ℃ a 150 ℃ | IPC-TM-650 2.5.5.5 |
| Resistividad de volumen | 1,2x1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividad de superficie | 5,7x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Módulo de tracción | 16.767(2.432) 14.153(2.053) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Resistencia a la tracción | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Fuerza flexible | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | <0.5 | X,Y | mmm (mil/pulgada) |
después de grabado+E2/150℃ | IPC-TM-650 2.4.39A |
| Coeficiente de expansión termal | 10 12 32 |
X Y Z |
ppm/℃ | -55 ℃ a 288 ℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| Conductividad térmica | 0,69 | W/M/bien | 80℃ | ASTM C518 | |
| Absorción de humedad | 0.06 | % | 48hrs inmersión 0.060" temperatura de la muestra 50 ℃ |
ASTM D 570 | |
| Densidad | 1.86 | gramos/cm3 | 23℃ | ASTM D 792 | |
| Fuerza de pelado de cobre | 0.88 (5.0) |
N/mm (pli) |
después de la soldadura flotar 1 oz. Lámina EDC |
IPC-TM-650 2.4.8 | |
| inflamabilidad | (3)V-0 | UL 94 | |||
| Compatible con procesos sin plomo | Sí | ||||
RO4350B: el material de PCB definitivo para aplicaciones de alto rendimiento
Cuando se trata de diseño de PCB, elegir el material adecuado es crucial para lograr un rendimiento y una fiabilidad óptimos.Si está buscando un material de PCB de primer nivel que pueda manejar las demandas de aplicaciones de alta frecuencia y alta temperatura, RO4350B es el camino a seguir.
RO4350B es un material de PCB de doble cara que cuenta con una capa dieléctrica RO4350B de 30 mil y una base de cobre de 17 um en ambas caras.Con un espesor de tablero terminado de 0,84 mm y un peso de Cu terminado de 1 oz (1,4 mils) en todas las capas, este material está diseñado para cumplir con los requisitos más exigentes.También es compatible con procesos sin plomo, lo que lo convierte en una opción ecológica para el diseño de PCB.
Pero lo que realmente distingue a la RO4350B son sus características de rendimiento.Con una constante dieléctrica de 3,48±0,05 y una constante dieléctrica de diseño de 3,66, RO4350B ofrece una integridad de señal excepcional para aplicaciones de alta frecuencia.También cuenta con un bajo factor de disipación de tan,δ 0,0037 a 10 GHz/23 ℃, lo que garantiza una pérdida de señal mínima.
RO4350B también es adecuado para aplicaciones de alta temperatura, con un coeficiente térmico de ε de +50 ppm/℃ y una conductividad térmica de 0,69 W/M/K a 80 ℃.También tiene una Tg impresionantemente alta de >280 ℃, lo que lo hace ideal para su uso en entornos de alta temperatura.
Cuando se trata de durabilidad y confiabilidad, RO4350B cumple.Ofrece una excelente resistencia a la humedad, lo que garantiza que pueda soportar entornos hostiles.Además, tiene un grosor de revestimiento de 1 mil, lo que contribuye a su durabilidad duradera.
Si está buscando un material de PCB que pueda manejar las demandas de las aplicaciones de alto rendimiento, RO4350B es la elección clara.Con sus excepcionales características de rendimiento, seguramente mejorará el rendimiento de su circuito y satisfará sus necesidades de diseño tanto ahora como en el futuro.
La asistencia con cualquier pregunta técnica está disponible a través de nuestro equipo de expertos.Póngase en contacto con nuestro equipo de ventas en sales10@bichengpcb.com para obtener ayuda.
